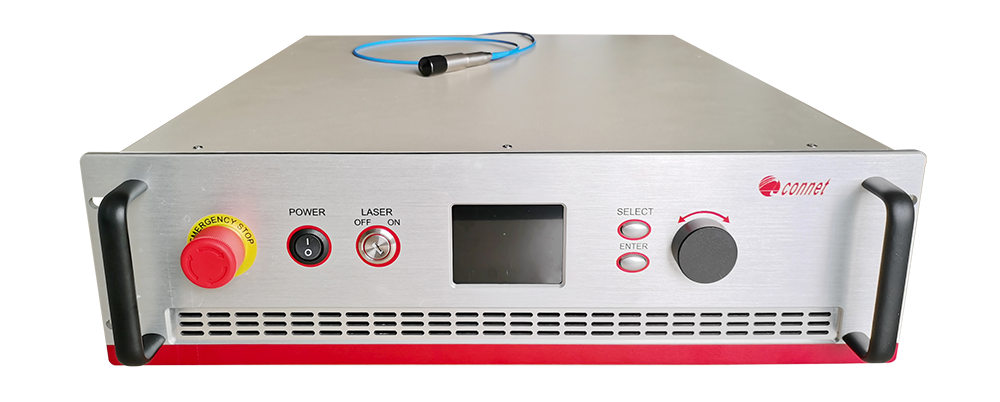

CoSF-D-ER-B-HP窄線寬單頻光纖激光器
上海瀚宇CoSF-D 是一種基于分布式反饋布拉格光柵（DFB）技術的低噪聲單頻光纖激光器。具有自主知識產權，實現了單縱模、線偏振、窄線寬的穩定單頻激光輸出。
CoSF-D具有極低的相位和頻率噪聲以及較低的相對強度噪聲（RIN）。上海瀚宇采用獨特的封裝技術，確保低噪聲DFB單頻光纖激光器具有優異的波長穩定性。
上海瀚宇采用附加腔技術顯著抑制DFB單頻光纖激光器的相對強度噪聲(RIN)，保證了單頻光纖激光器的諧振腔不受干擾。請參閱CoSF-D-RS系列產品。
CoSF-D-ER-B-HP工作在1.5um波段，臺式低噪聲窄線寬單頻光纖激光器的輸出功率為20W～50W，可根據需要提供更高的輸出功率產品。標準波長為1550.12nm，可選波長范圍為1535-1605nm，如ITU框架下的標準波長。
技術指標：
|
技術參數 |
單位 |
技術指標 |
||
|
最小值 |
典型值 |
最大值 |
||
|
產品型號 |
|
CoSF-D-ER-B-HP |
||
|
中心波長 |
nm |
1530-1572nm (請指定） |
||
|
輸出功率 |
W |
20 |
- |
50 |
|
出射激光類型 |
|
CW，單頻單縱模 |
||
|
輸出光束質量 |
M2 |
- |
1.2 |
1.5 |
|
線寬 |
kHz |
- |
- |
1 |
|
RIN峰值頻率 |
kHz |
300 |
400 |
500 |
|
相對強度噪聲峰值 (RIN Peak) |
dBc/Hz |
- |
-95 |
- |
| 相對強度噪聲峰值 (RIN Peak)帶RIN抑制 |
dBc/Hz |
-130 | -120 | -110 |
|
相對強度噪聲(RIN)@10MHz |
dBc/Hz |
- |
-135 |
- |
|
相位噪聲 (1m OPD) |
urad/√Hz |
70@100Hz |
||
|
urad/√Hz |
7@10kHz |
|||
|
urad/√Hz |
0.7@100kHz |
|||
|
光信噪比（50pm分辨率） |
dB |
50 |
60 |
- |
|
輸出偏振類型 |
|
線偏振 |
||
|
輸出偏振消光比 |
dB |
18 |
20 |
- |
|
輸出功率穩定度 |
% |
- |
0.5 |
1 |
|
輸出光隔離度 |
dB |
50 |
- |
- |
|
波長熱調諧（光信噪比40-50dB） |
nm |
- |
0.8 0.3 |
- |
|
PZT快速頻率調諧 |
|
可選 |
||
|
PZT調制頻率 |
kHz |
DC |
10 |
20 |
|
調制波長范圍 |
GHz |
- |
>8 |
>10 |
|
工作溫度 |
℃ |
15 |
- |
40 |
|
存儲溫度 |
℃ |
-20 |
- |
60 |
|
工作電壓 |
VDC |
100-240V 50/60Hz |
||
|
通信控制接口 |
|
RS232 |
||
|
輸出光纖類型 |
|
Panda PM LMA |
||
|
輸出光纖長度 |
m |
> 0.5 |
||
|
輸出光纖連接器 |
|
FC/APC |
||
|
規格尺寸 |
mm |
510x480x150 |
||
|
重量 |
kg |
<10 |
||
訂貨信息：
· CoSF-D-ER-B-LP-<15xx>-<PW>-PMF/SMF-PZT-FA
· PW：輸出功率
可選項：
1.SMF輸出 2.監控輸出 3.PZT快速調制
產品特點? 超窄線寬<1kHz
? 穩定的單頻、單偏振工作
? 無跳模，無突發噪聲
? 低相位噪聲和頻率噪聲
? 低相對強度噪聲（RIN）
? 高可靠性
? 臺式一體化封裝
應用領域? 分布式光纖傳感
? 相干激光雷達
? 光纖水聽器
? 激光光譜學
? 相干通信
? 冷原子物理學
? 氣體吸收測量
? 其他科學研究
