燈絲熔接機, 包層小于等于1.25 mm

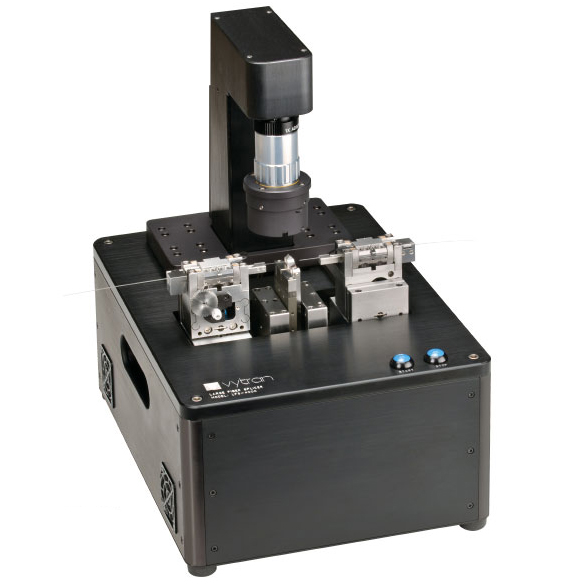

Thorlabs的LFS4100 Vytran光纖熔接機用于標準光纖、大直徑光纖和特制光纖的熔接，它結合了加熱絲熔融技術，具有很高的用戶程序控制自由度，且操作簡單。這些性質使得該系統是在需要精密、一致性能的制造環境中批量生產的理想選擇。該熔接機設計用于對包層直徑?125 μm - ?1.25 mm的光纖進行高質量的熔接。
LFS4100系統由基于加熱絲的加熱器、一個高分辨率顯微功能的CCD成像系統、帶多軸控制的精密位移臺和一臺臺式電腦組成。加熱絲加熱器具有高達3000 °C的很寬的溫度調節范圍，這使得它可以對各種類型和尺寸的光纖進行熔接和處理。出于對準的目的，成像系統以亞微米級分辨率顯示放大的光纖圖像；相機可顯示光纖的側面和端面視圖。利用這些圖像，XY和旋轉臺可自動操縱光纖以實現最佳定位，并確保高質量、低損耗的熔接。LFS4100還能夠旋轉光纖，使其可以對準保偏光纖、偏芯光纖和非圓形光纖。
|
LFS4100 Filament Fusion Splicer |
|
|
Fiber Type (Non PM) |
MM, SM, PCF, LMA, Circular, Non-Circular, Silica, Soft Glass |
|
Fiber Type (PM) |
Panda, Elliptical-Core, Bow-Tie, and Many Others |
|
Fiber Cladding Diameter |
125 μm - 1.25 mm |
|
Fusion Method |
Filament Fusion |
|
Filament Temperature Range |
Room Temperature to >3000 °C |
|
Typical Splice Loss |
0.02 dB for SMF (ITU-T G.652) |
|
Loss Estimation |
Included (Proprietary Method Based on Coupled Mode Theory) |
|
Typical Splice Strength |
250 kpsi for SMF (ITU-T G.652) Using LDC400 Series Cleaver or Appropriate Fiber Preparation Equipment |
|
Strength Enhancement |
Fire Polish |
|
Polarization Cross-Talk |
Panda > 35 dB, Others > 30 dB |
|
Fiber Inspection and Measurement |
|
|
Fiber Side Viewing |
True Core Imaging? |
|
Fiber End Viewing |
Included for PM Alignment and Fiber Facet Inspection |
|
Fiber Alignment Method |
Manual or Fully Automated |
|
End Face Inspection |
Inspection via Display |
|
Cleave Angle |
Automatic Measurement |
|
Splice Loss Estimation |
Automatic Measurement |
|
Active Power Alignment |
Included |
|
Motion Control |
|
|
Furnace "Z" Movement |
15 mm from Home Position |
|
Fiber "Z" Movement |
12 mm (Max) |
|
"Z" Movement Resolution |
0.2 μm |
|
X-Y Fiber Positioning Resolution |
0.02 μm |
|
Rotational Alignment |
Fully Automated and Manual |
|
Rotation Drive Resolution |
0.02° |
|
Rotation Travel |
200° |
|
PC Control and Proprietary Software |
|
|
Monitor |
Included |
|
Keyboard |
Included |
|
Mouse |
Included |
|
GUI |
Included |
|
Splice Files |
Built-In Library of Most Common Fibers - Very Large Library Available (Contact Tech Support) |
|
Monitor Features |
High Resolution Full Color (1024 x 768) |
|
Technology and Engineering |
|
|
Core Applications |
Low and High Temperature Glass Splicing; PCF Splicing; Creating End Caps, Fiber Lenses, Many Others - Please Contact Tech Support for More Information |
|
Engineering Services |
For more than 25 years, Vytran? has developed a library of glass processing applications. Please contact Tech Support for information about our engineering services and guidance on your specific application. |
|
Installation and Training |
Recommended - Please Contact Tech Support |
|
Physical |
|
|
Laser Safety Considerations |
None |
|
Size (L x W x H) |
9.0" x 12.5" x 5" (230 mm x 320 mm x 130 mm) |
|
Weight |
29 lbs (13 kg) |
|
Power |
External Power Supply Unit, Universal Input: 90-240 VAC, 47-63 Hz, Single Phase |
|
LFS4100 Input: 12 V and 48 V DC, 10 A |
|
|
PC Input: 115 or 230 VAC, 47-63 Hz, Single Phase |
|
|
Gas Supply |
Argon, >99.999% Purity at 12 psig |
|
Environmental |
|
|
Operating Temperature Range |
15 to 40 °C |
|
Operating Pressure Range |
From Sea Level to 2000 m |
|
Operating Humidity Range |
0 to 75% Non Condensing |
|
Storage Temperature Range |
-20 to 60 °C |
|
Storage Humidity Range |
0 to 90% Non Condensing |
加熱絲熔接和火焰拋光
Thorlabs的Vytran加熱絲熔融技術提供一種一致、可靠的方法來進行高強度、低損耗的熔接。熔融過程的精密控制是用惰性氣體清潔熔接區域，并用一個電阻性石墨加熱絲或銥加熱絲提供熱量來進行光纖融合。由于熔融熱源與環境隔絕，因此加熱絲熔接不依賴于環境條件。系統內受控的環境條件與恒定功率控制相結合，為每次熔接確保了一致的性能。
在熔接之后，火焰拋光程序通過對熔接區域進行快速熱處理，顯著增加了熔接強度。此外，火焰拋光程序提供了纖芯擴散能力，可用于對光纖的模場直徑進行絕熱膨脹，在顯著不同的光纖之間制造低損耗熔接。
光纖成像和對準
LFS4100光纖熔接機包含一個成像系統和一系列的步進電機，用于對光纖和相機組件進行自動定位。成像系統由帶有可移動物鏡和環形照明器的相機塔組成，環形照明器為光纖提供背光照明。反射鏡塔包含兩組反射鏡，以及一個位于光纖附近的LED，并提供光纖側面和端面的視圖。下圖中可看到位于兩個光纖端部之間的這個反射鏡塔。

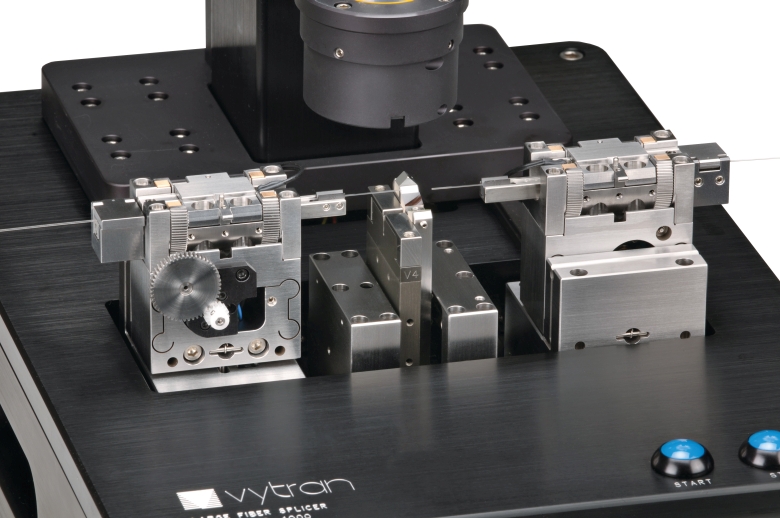

LFS4100的反射鏡塔和兩根光纖準備進行熔接

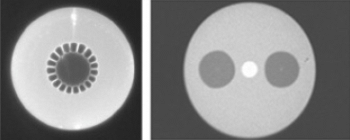

用于保偏光纖和特制光纖的旋轉對準的端面成像
可對所有直徑的光纖獲取光纖側面圖像，并且可用運動控制系統進行自動或手動XY對準。此外，端面成像可實現保偏光纖和其它特制光纖的旋轉對準。然而，這種端面對準特性僅對于可夾住光纖包層，且具有直徑≤1269微米的緩沖層的光纖可用。大直徑的緩沖層無法裝入VHB00或VHB05當中，光纖夾持座上插條的凹槽用于LED端面照明。對于更難對準的任務，也可以通過最大限度地提高從一根光纖到另一根光纖的功率(用光功率計測量)來實現精確定位。
光纖夾持插條和加熱絲
LFS4100可安裝光纖夾持插條，它們用來夾持一系列范圍的光纖包層或緩沖層直徑。操作熔接機需要兩個上插條和兩個下插條。光纖夾持插條標簽提供了一個選擇指南，可幫助您基于將要熔接的光纖的包層或緩沖層直徑來選擇所需的插條。請注意，可實現保偏光纖和特制光纖的端面成像的上插條只有VHB00和VHB05。
LFS4100還需要一個加熱絲組件來執行熔接操作。加熱絲是Ω形的電阻式加熱器，能夠?qū)崿F(xiàn)熔接大直徑光纖所需的高溫。要實現最佳熔接性能，正確選擇加熱絲是關鍵。石墨加熱絲能夠加熱到熔接標準光纖和大直徑光纖所需的高溫，因此適合大部分應用。相比之下，銥加熱絲更適合用于熔接中紅外氟化物光纖和其它更軟的玻璃，因為它們的工作溫度較低。我們提供的加熱絲完全安裝在加熱絲裝配中，用兩個螺絲固定到LFS4100熔接機頭部。LFS4100預裝有一個FTAV4石墨加熱絲組件；額外的石墨或銥加熱絲可以在下方購買。
補充的光纖處理系統
Vytran LFS4100熔接機、FPS300光纖制備站、GPX3400、GPX3600、GPX3800、GPX3850和GPX4000LZ纖芯光纖處理系統、LDC系列光纖切割器和PTR系列光纖涂覆機、拉力測試儀和集成拉力測試儀的光纖涂覆機組成了一套用于早期開發和量產的互補產品。FPS300光纖制備站、LDC系列光纖切割器和LFS4100光纖熔接機具有可互換的光纖夾持座轉接式下插條以確保在每個工具內能夠精確定位。這使得用LFS4100熔接更簡單和快速，因為在該熔接機與其它Vytran產品結合使用時，能實現可重復的光纖定位。操作人員可將同一個轉接式插條中的光纖從一個工具轉接到另一工具中，并且每次轉移后光纖的末端都會進入相同位置中。

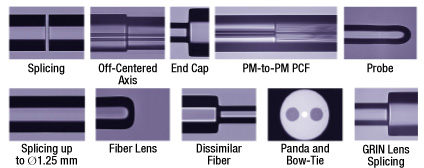

Vytran LFS4100光纖熔接機的應用
產品特性：
? 熔接包層直徑最大1.25 mm的標準光纖和特種光纖
? 加熱絲熔接技術可實現精確一致的接合
? 溫度動態范圍寬，可用于多種光纖尺寸和融合過程
? 火焰拋光，增強接合強度
? 利用真實纖芯成像技術(True Core Imaging?)實現高分辨率的光纖對準
? 對光纖纖芯施加熱擴散技術，以生成模場轉接件
? 實時控制系統和機器級編程
產品型號：
LFS4100：Vytran光纖熔接機，用于標準光纖、大直徑光纖和特種光纖
