光纖熔接工作臺：包層直徑80-200 um
Thorlabs的Vytran獨立光纖制備和熔接站可同時進行光纖制備和熔接操作，從而提高產量，或者在制造車間的不同位置進行光纖制備和熔接。FPC200光纖制備站和FSX2000PM熔接站提供與我們的FFS2000一體式工作站相似的性能，當配備適當組件后，它們可處理包層直徑80 μm - 200 μm的單模、多模或保偏光纖。這包含標準的?80 μm包層/ ?180 μm涂覆層和?125 μm包層/ ?250 μm涂覆層的光纖。為了搭建完整的光纖制備和熔接系統，您必須購買FPC200和FSX2000PM這兩個基本裝置，其它組件取決于光纖的包層和涂覆層直徑。
Thorlabs還提供一系列獨立的光纖涂覆機和拉力測試系統，它們可用于重新將涂覆層涂覆到光纖的熔接區域，并測試光纖熔接的強度。
|
Item # |
FPC200 (Fiber Preparation Station) |
|
Accepted Fiber Cladding Diameters |
80 to 200 μm |
|
Fiber Type |
SM, MM, or PM |
|
Thermo-Mechanical Stripper |
|
|
Accepted Coating Materials |
Single or Dual Acrylate |
|
Maximum Stripping Temperature |
~130 °F (54 °C) |
|
Ultrasonic Cleaner |
|
|
Accepted Cleaning Solvents |
Acetone or Isopropyl Alcohol |
|
Cleaning Time |
1 to 120 s |
|
Cleaver |
|
|
Cleave Method |
Tension and Scribe |
|
Cleave Type |
Flat (0°) |
|
Maximum Tensiona |
2.45 N (0.55 lbs) |
|
General |
|
|
Operating Temperature |
0 to 40 °C (Non-Condensing) |
|
Storage Temperature |
-20 to 70 °C |
|
Power |
90 to 250 VAC (47 - 63 Hz) |
|
Size (L x W x H) |
10.12" x 7" x 6.25" (257 mm x 178 mm x 158 mm) |
|
Weight |
11 lbs (5 kg) |
張力可由用戶針對不同光纖尺寸手動調節。這些光纖切割器用從滑輪掛下的標準砝碼進行校準，因此張力設定以克為單位設置到手持控制器當中。這個最大張力對應于250g。
|
Item # |
FSX2000PM (Fiber Fusion Splicing Station) |
|
Splicing Specifications |
|
|
Fusion Method |
Filament Fusion |
|
Fiber Type |
SM, PM, or MM |
|
Fiber Cladding Diameter |
80 to 200 μm |
|
Filament Power |
40 W (Max) |
|
Alignment Method |
Fully Automated by True Core Imaging? or External Feedback |
|
XY Fiber Positioning Resolution |
Stepper Motor Controlled with 0.01 μm Resolution |
|
Z Fiber Feed Resolution |
Stepper Motor Controlled with 0.125 μm Resolution |
|
Insertion Loss (SMF to SMF) |
0.02 dB (Typical) |
|
Tensile Strength |
>250 kpsi (Typical) |
|
PM Rotation Specifications |
|
|
Rotation Alignment |
Fully Automated by End-View Alignment Technology or External Feedback |
|
Rotation Resolution |
Stepper Motor Controller with 0.01° Resolution |
|
Rotation Travel |
190° |
|
Extinction Ratio |
-35 dB (Typical) |
|
General Specifications |
|
|
Operating Temperature |
0 °C to 40 °C (Non-Condensing) |
|
Storage Temperature |
-20 °C to 70 °C |
|
Size (L x W x H) |
12" x 9" x 10.5" (304 mm x 229 mm x 267 mm) |
|
Weight |
25.5 lbs (11.6 kg) |
|
Power |
90 to 250 VAC (47 - 63 Hz) |
|
Operating System |
Integrated Windows? 7 PC with Software GUI Installed |

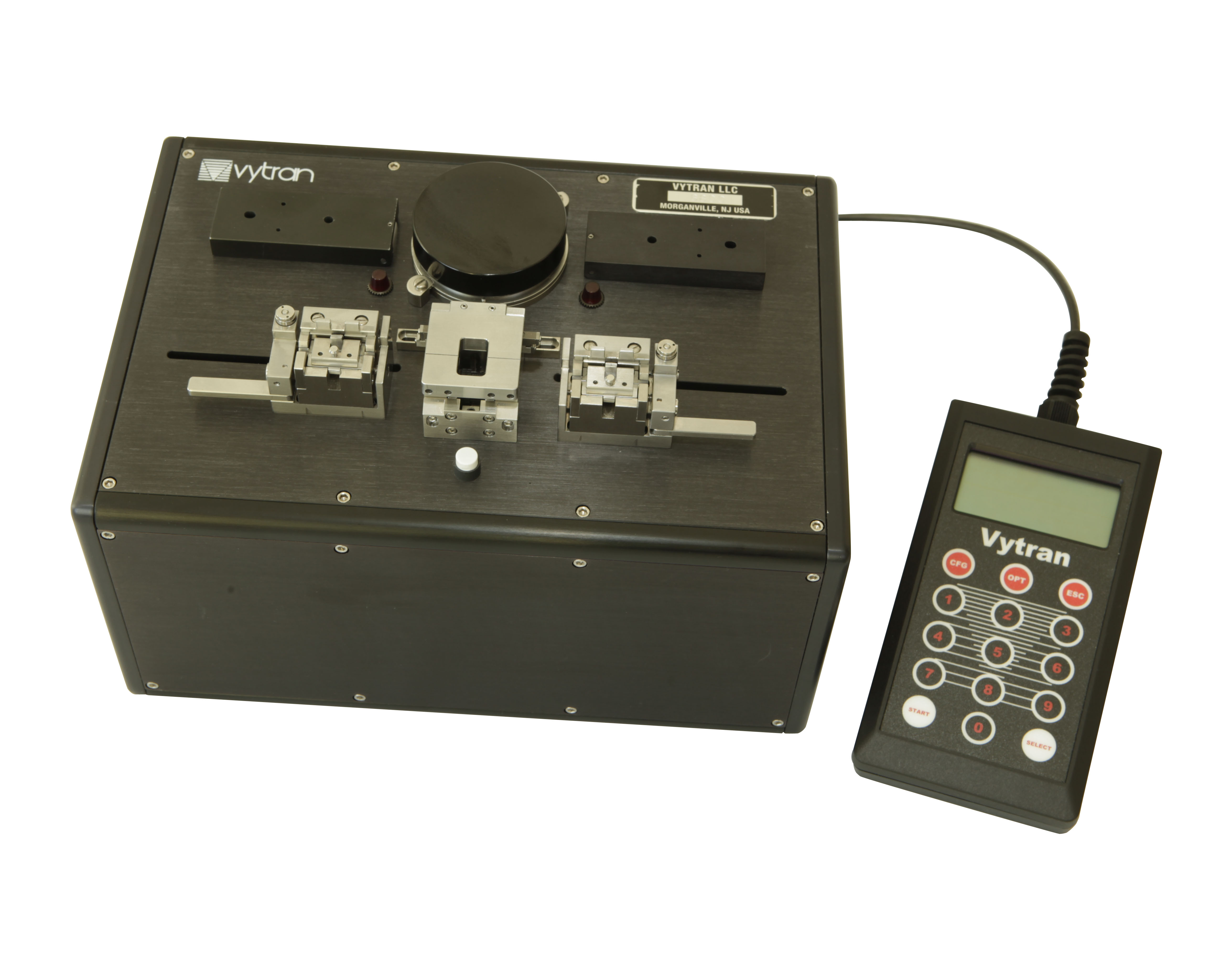

FPC200光纖制備站是一個一體式光纖剝離、清潔和切割器。該裝置設計用于支持FSX2000PM光纖熔接機(，它可進行制備用于熔接的光纖的所有必需步驟。熱機械剝離站使用加熱絲加熱光纖，軟化丙烯酸酯涂覆層以將其剝離，在加熱過程完成時LED燈會有所指示。光纖剝離機利用兩個平刀片在兩個位置刮去光纖的緩沖層。
FPC200基礎裝置不包含光纖夾持座。如果將該裝置用作獨立的清潔、剝離和切割器，那么我們推薦購買FHB1非旋轉式光纖夾持座。如果將FPC200與FSX2000結合使用，成為一個光纖制備和熔接系統，那么我們推薦購買至少一組FHBR1旋轉式光纖夾持座。
FPC200光纖制備站中組件的初始對準對于確保所有程序順利工作是至關重要的。出于此原因，您完整的系統會在出廠時安裝好所有組件。您收到系統后，如有需要，所有插條都可以輕松由用戶更換。
如要清潔光纖，可將整個光纖夾持座從光纖剝離站移到清潔站，不需要每個步驟直接操作光纖。在將光纖夾持座安裝在超聲波清潔機旁邊后，只需將光纖經過剝皮的端部傾斜浸入充滿溶劑的超聲波清潔器中。清潔程序完成后，指示燈會熄滅。內置的超聲波清潔器必須由用戶自己填充丙酮或異丙醇。
切割站利用"拉伸和擦劃"切割法，沿著光纖長度施加拉力，再利用鉆石切割刀進行自動劃線程序。在切割刀對光纖劃線之后，維持拉力，使劃的線可跨越光纖的寬度傳播，從而完成切割。在切割過程中，光纖夾持座可沿著光纖的長度施加最大2.45 N(0.55 lbs)的拉力，從而完成平切。
FPC200包含一個手持控制器，用于設置熱機械剝離器加熱時間和超聲波清潔器的運行時間。
產品特性：
? 對包層直徑?60 μm - ?600 μm的光纖進行平切(0°)或斜切(最大15°)
? 兩個模塊化單元，用來制備和熔接光纖
? FPC200光纖制備站：
? 剝離
? 清潔
? 平切
? FSX2000PM熔接站：
? 熔接
? 可處理包層直徑80 μm - 200 μm的單模，多模或保偏光纖
產品型號：
FPC200：獨立式光纖剝離、清潔和精密切割器-基礎裝置
