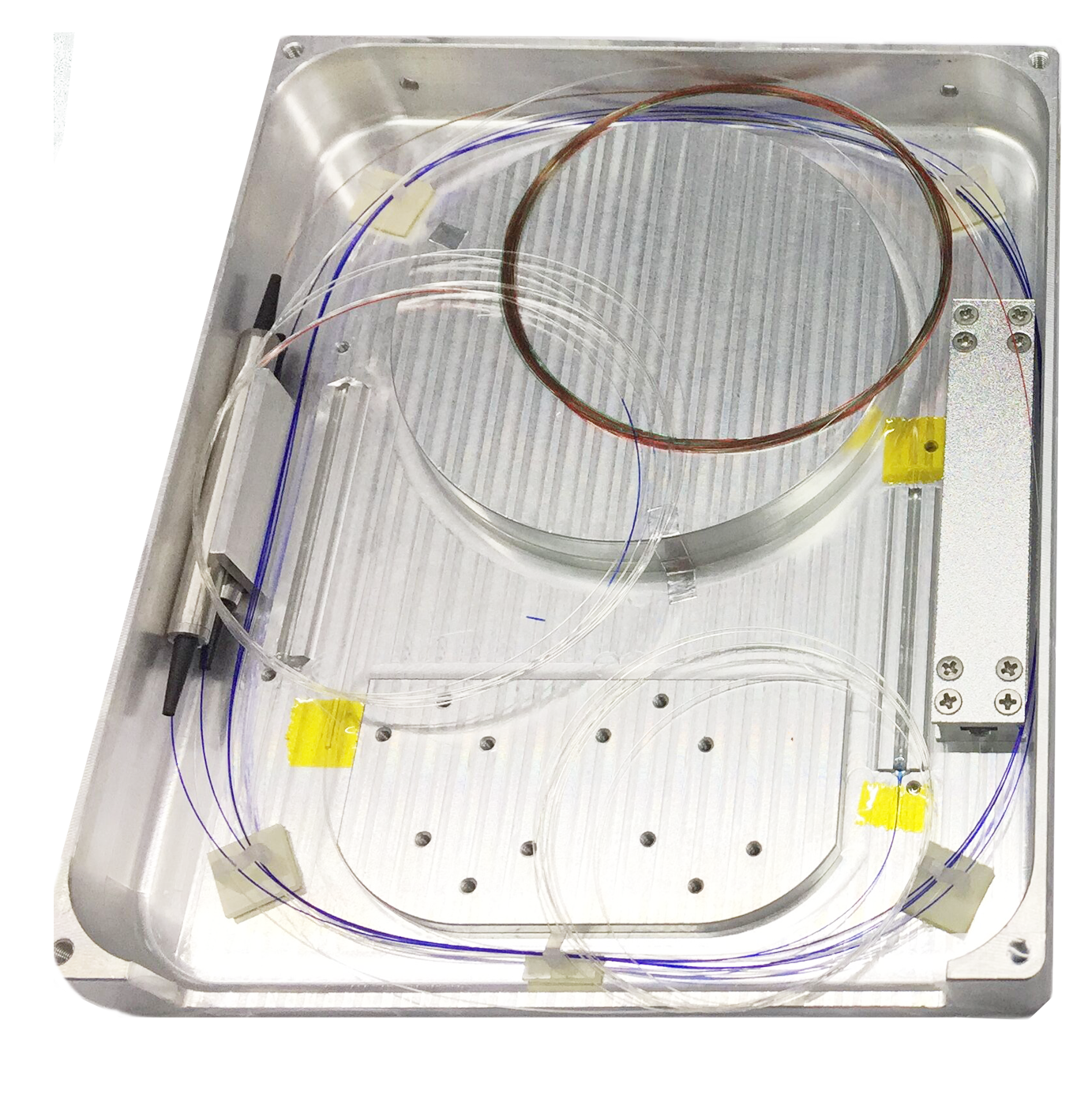

C-Band高功率鉺鐿共摻光纖放大器光路模塊
上海瀚宇的C波段高功率光纖放大器增益模塊是一款為高速光纖通信系統、CATV等應用開發設計的高功率光纖放大器光路模塊產品；采用鉺鐿共摻雙包層光纖放大技術，全光纖結構的一體化設計，輸出功率可達0.5~10W。
|
技術參數 |
單位 |
技術指標 |
||
|
最小值 |
典型值 |
最大值 |
||
|
產品型號 |
|
AGS-EY211-M-9XX：單模 AGP-EY211-M-9XX：保偏 |
||
|
工作波長范圍 |
nm |
1528 |
1550 |
1560 |
|
泵浦波長 |
nm |
910 |
- |
980 |
|
泵浦?jǐn)?shù)量 |
|
2 |
- |
6 |
|
單臂承載功率 |
W |
7 |
- |
50 |
|
輸入信號功率 |
dBm |
- |
20 |
- |
|
飽和輸出功率@20dBm信號輸入 |
dBm |
27 |
- |
40 |
|
噪聲指數@0dBm信號輸入 |
dB |
- |
- |
5.5 |
|
輸入/輸出光隔離度 |
dB |
30 |
- |
- |
|
輸出功率穩定性（8小時） |
% |
- |
±1 |
±2 |
|
SMSR |
dB |
30 |
- |
- |
|
輸入隔離 |
|
30 |
- |
|
|
輸出隔離 |
|
30 |
- |
- |
|
信號輸入功率監控 |
|
可選 |
||
|
信號輸出功率監控 |
|
可選 |
||
|
光纖類型（單模） |
|
SMF-28單模光纖 |
||
|
光纖類型（保偏） |
|
PM1550 |
||
|
光纖長度 |
m |
>1 |
||
|
連接器型號 |
|
無 |
||
|
規格尺寸 |
mm |
150(L)X125(W)X20(H) |
||
