EDFL-980-HP摻鉺光纖
Coherent/Nufern公司高性能L-Band摻鉺光纖EDFL-980-HP是針對L-band(1570-1610nm)光放大器和小型化ASE光源設計的優(yōu)秀光纖。其中80um包層的摻鉺光纖尤其適合于小尺寸光纖放大器等。兩種類型的L-Band摻鉺光纖都可以采用980nm或者1480nm泵浦。 Coherent/Nufern公司摻鉺光纖采用特有的摻雜技術制作，光纖具有高度良好的一致性和光譜重復性，光纖單批次性能和批次與批次性能具有出色的一致性，可以和通信光纖低損耗連接。|
參數 |
單位 |
指標 |
||
|
型號 |
|
EDFL-980-HP |
EDFL-980-HP-80 |
EDFL-1480-HP |
|
工作波長（一般情況下） |
nm |
L-band |
L-band |
L-band |
|
MFD @ 1550nm |
um |
5.5±0.5 |
5.5±0.5 |
5.3±0.5 |
|
二階模式截止波長 |
nm |
920±50 |
920±50 |
1420±50 |
|

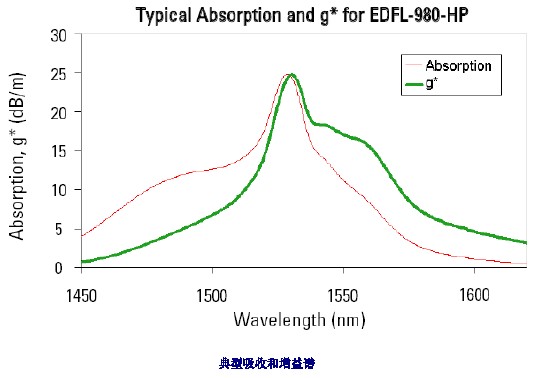

峰值吸收近1530nm |
dB/m |
25±2.0 |
25±2.0 |
30±3.0 |
|

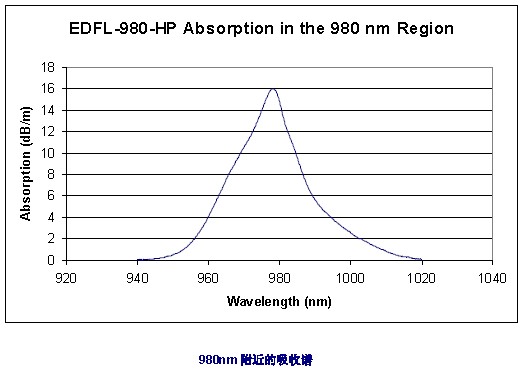

峰值吸收近980nm |
dB/m |
≥7.0 |
≥7.0 |
≥12.0 |
|
鉺離子摻雜濃度 |
ppm |
~4000 |
~4000 |
|
|
損耗 @1200nm |
dB/km |
≤15 |
≤15 |
≤15 |
|
數值孔徑 |
NA |
0.25 |
0.25 |
0.25 |
|
包層直徑 |
um |
125±1.0 |
80±1.0 |
125±1.0 |
|
涂覆層直徑 |
um |
245±10 |
165±10 |
245±10 |
|
纖芯/包層同心度偏差 |
um |
≤0.3 |
≤0.3 |
≤0.3 |
|
包層/涂覆層偏差 |
um |
≤5 |
≤5 |
≤5 |
|
強度測試水平 |
kpsi |
≥200 (1.4GN/m2) |
≥200 (1.4GN/m2) |
≥200 (1.4GN/m2) |
|
涂覆層材料 |
|
UV Cured Dual Acrylate |
UV Cured Dual Acrylate |
UV Cured Dual Acrylate |
|
工作溫度 |
℃ |
-40 ~ +85 |
-40 ~ +85 |
-40 ~ +85 |
