SM-ESF-7/125摻鉺光纖
Coherent/Nufern公司ESF-7/125是高鉺離子摻雜的光纖，1530nm處的峰值吸收可達55dB/m，具有高的轉換效率, Coherent/Nufern公司采用特有的技術設計的高摻鉺光纖在關鍵的光譜特性指標方面具有業界領先水平。 其中PM-ESF-7/125為Panda型保偏摻鉺光纖。SM-ESF-7/125非保偏型高摻鉺光纖適用于那些不需要線偏振輸出的應用領域，該光纖同時具有光敏性。|
參數 |
單位 |
指標 |
|
|
型號 |
|
SM-ESF-7/125 |
PM-ESF-7/125 |
|
工作波長（一般情況下） |
nm |
C-band, L-band |
C-band, L-band |
|
MFD @ 1550nm |
um |
8.8±1.0 |
8.8±1.0 |
|
MFD @ 1620nm |
um |
9.1±1.0 |
9.1±1.0 |
|
二階模式截止波長 |
nm |
1460±60 |
1460±60 |
|
峰值吸收近1530nm |
dB/m |
55±5 |
55±5 |
|
普通串擾 @1300nm |
dB |
- |
< -35dB/4m |
|
雙折射 |
B |
- |
≥3.5x10-4 |
|
數值孔徑 |
NA |
0.15 |
0.15 |
|
包層直徑 |
um |
125±1.5 |
125±1.5 |
|
涂覆層直徑 |
um |
245±15 |
245±15 |
|
纖芯/包層同心度偏差 |
um |
≤0.5 |
≤0.5 |
|
包層/涂覆層偏差 |
um |
≤5 |
≤5 |
|
強度測試水平 |
kpsi |
≥100 (0.7GN/m2) |
≥100 (0.7GN/m2) |
|
涂覆層材料 |
|
UV Cured Dual Acrylate |
|
|
工作溫度 |
℃ |
-40 ~ +85 |
|
|

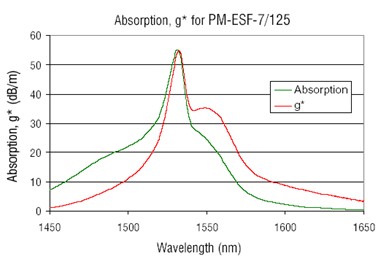

泵浦波長 |
典型吸收值(dB/m) |
泵浦波長 |
典型吸收值(dB/m) |
|
971 |
13.9 |
1470 |
13.5 |
|
972 |
15.3 |
1480 |
17.0 |
|
973 |
16.2 |
1490 |
19.7 |
|
974 |
17.6 |
1500 |
22.1 |
|
975 |
20.5 |
1510 |
25.5 |
|
976 |
24.0 |
1520 |
32.7 |
|
977 |
28.0 |
1530 |
53.9 |
|
978 |
31.6 |
1532 |
55.0 |
|
979 |
32.4 |
1540 |
29.7 |
|
980 |
29.4 |
1550 |
24.5 |
|
981 |
25.2 |
1560 |
17.3 |
|
982 |
22.2 |
1570 |
9.19 |
|
983 |
20.7 |
1580 |
4.92 |
主要特性:
? Panda型應力區結構提高雙折射-出色的光學性能和一致性
? 高鉺離子摻雜濃度-能夠實現短光纖長度器件
? 高轉換效率-泵浦功率利用效率更高
? 單模/保偏型可選-滿足不同應用領域需求
應用領域:
? 光纖放大器/保偏光纖放大器
? 超短脈沖光纖激光器
? 光纖激光器
? 線偏振輸出光纖激光器
