EDFC-980-HP摻鉺光纖
Coherent/Nufern公司高性能C-Band摻鉺光纖是針對C-band單通道和多通道光放大器和ASE光源設計的優秀光纖。其中80um包層的摻鉺光纖適合于小尺寸光纖放大器和城域網光纖放大器。兩種類型的C-Band摻鉺光纖都可以采用980nm或者1480nm泵浦。 Coherent/Nufern公司摻鉺光纖采用特有的技術制作，光纖具有良好的一致性，可以和通信光纖低損耗連接。|
參數 |
單位 |
指標 |
|
|
型號 |
|
EDFC-980-HP |
EDFC-980-HP-80 |
|
工作波長（一般情況下） |
nm |
C-band |
C-band |
|
MFD @ 1550nm |
um |
5.8±0.5 |
5.8±0.5 |
|
二階模式截止波長 |
nm |
920±50 |
920±50 |
|

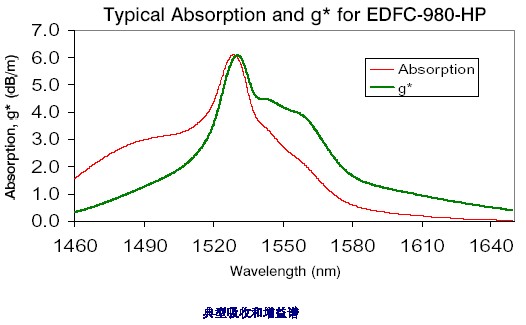

峰值吸收近1530nm |
dB/m |
6.0±1.0 |
6.0±1.0 |
|
峰值吸收近980nm |
dB/m |
≥3.0 |
≥3.0 |
|
損耗 @1200nm |
dB/km |
≤10 |
≤10 |
|
纖芯鉺離子摻雜濃度 |
ppm |
~1500 |
~1500 |
|
纖芯直徑 |
um |
3.2 |
3.2 |
|
飽和功率@1530nm(普通) |
mW |
0.18 |
0.18 |
|
數值孔徑 |
NA |
0.23 |
0.23 |
|
包層直徑 |
um |
125±1.0 |
80±1.0 |
|
涂覆層直徑 |
um |
245±10 |
165±10 |
|
纖芯/包層同心度偏差 |
um |
<0.3 |
<0.3 |
|
包層/涂覆層偏差 |
um |
≤5 |
≤5 |
|
強度測試水平 |
kpsi |
≥200 (1.4GN/m2) |
≥200 (1.4GN/m2) |
|
涂覆層材料 |
|
UV Cured Dual Acrylate |
|
|
工作溫度 |
℃ |
-40 ~ +85 |
|
|
|
To SMF-28 |
Nufern 980-HP |
Nufern 1060-XP |
|
Typical Splicing Loss (dB) |
0.12 |
0.07 |
0.07 |
產品特點:
? 高一致性，批次性能穩定。
? 嚴格的光學性能和機械性能公差
? 出色的纖芯濃度控制，低損耗連接
? 詳細的批次光纖特性數據提供
應用領域:
? 單通道，多通道光纖放大器
? ASE光源
? 小尺寸光纖放大器
? 城域網光纖放大器
