780-OCT光纖

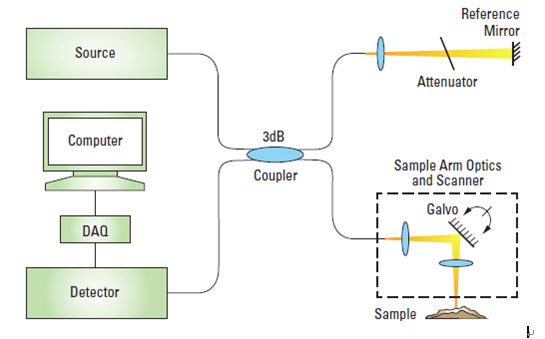

Coherent/Nufern公司-OCT系列選擇截止波長單模光纖是針對光學相干斷層掃描（OCT）醫療成像方法進行優化設計的特種單模光纖，這些滿足特定應用需要的光纖適合于下一代OCT應用，工作波長包括780nm和1060nm。該系列光纖需要特別出色的一致性，嚴格苛刻的色散以及纖芯/包層同心度的控制。|
參數 |
單位 |
指標 |
|
型號 |
|
780-OCT |
|
工作波長 |
nm |
720-980 |
|
纖芯數值孔徑 |
NA |
0.130 |
|
模場直徑MFD（高斯） |
um |
5.0um @850 4.9um @780 |
|
色散@850nm |
ps/nm-km |
-106 ± 4 |
|
截止波長 |
nm |
680 ± 30 |
|
纖芯折射率@850nm |
|
1.4586 ± 0.0004 |
|
纖芯衰減 |
dB/km |
≤ 3.0 @ 850nm |
|
≤ 4.0 @ 780nm |
||
|
包層直徑 |
um |
125.0 ± 0.5 |
|
纖芯直徑 |
um |
4.4 |
|
涂覆層直徑 |
um |
245.0 ± 10.0 |
|
涂覆層同心度 |
um |
< 2.50 |
|
纖芯/包層同心度偏差 |
um |
≤ 0.30 |
|
涂覆層材料 |
|
UV Cured Dual Acrylate |
|
工作溫度 |
℃ |
-60 ~ +85 |
|
短期彎曲半徑 |
mm |
≥ 6 |
|
長期彎曲半徑 |
mm |
≥ 13 |
|
強度測試水平 |
kpsi |
≥200 (1.4GN/m2) |
