NIR-AM-CN-X系列LiNbO3光強度調制器 （1.0um 10GHz）
上海瀚宇的NIR-AM-CN系列LiNbO3光強度調制器特別針對1.0um近紅外波段設計，電光帶寬可達20GHz。
NIR-AM-CN系列光強度調制器是一種基于M-Z干涉儀結構設計的高性能鈮酸鋰（LiNbO3）幅度調制器件，特有的X-Cut晶體切向配合質子交換波導制作工藝確保調制器具有前所未有的高穩定性，高功率承受能力以及長期可靠性。
|
參數 |
單位 |
技術指標 |
||
|
最小值 |
典型值 |
最大值 |
||
|
型號 |
|
NIR-AM-CN-X-10 |
||
|
工作波長范圍 |
nm |
980 |
1060 |
1150 |
|
電光帶寬S21 |
GHz |
10 |
12 |
- |
|
半波電壓直流電極 |
V |
- |
4.5 |
5.0 |
|
半波電壓@50kHz |
V |
- |
4.0 |
4.5 |
|
半波電壓@10GHz |
V |
- |
5.5 |
6.5 |
|
S11回波損耗 |
dB |
-12 |
≤-8 |
- |
|
上升下降時間（20-80%） |
ps |
- |
35/35 |
- |
|
抖動 |
dB |
- |
0.5 |
1 |
|
輸入阻抗 射頻連接器 |
Ω |
- |
50 |
- |
|
輸入阻抗 直流連接器 |
MΩ |
- |
1 |
- |
|
鈮酸鋰晶體 |
. |
X軸切向 Y軸傳輸 |
||
|
波導制作 |
|
質子交換 Proton exchange |
||
|
插入損耗（不含連接器） |
dB |
- |
3.5 |
4.5 |
|
光回波損耗 |
dB |
-40 |
-45 |
- |
|
直流脈沖消光比（ER>20） |
dB |
20 |
- |
- |
|
直流脈沖消光比（ER>25） |
dB |
25 |
- |
- |
|
直流脈沖消光比（ER>30） |
dB |
30 |
- |
- |
|
啁啾 |
|
-0.1 |
0 |
0.1 |
|
輸入光纖 |
|
Panda保偏光纖1.5米長，900um |
||
|
輸出光纖 |
|
Panda保偏光纖1.5米長，900um |
||
|
輸入RF連接器 |
|
Wiltron Female K |
||
|
封裝尺寸 |
mm |
100 x15 x9.5 |
||
|
工作溫度 |
℃ |
10 ~ +65 |
||
|
存儲溫度 |
℃ |
-40 ~ +85 |
||
|
DC輸入最大電壓 |
V |
±20 |
||
|
最大RF輸入功率 |
dBm |
+28 |
||
|
最大輸入光功率 |
mW |
100 |
||
封裝尺寸圖：?jiǎn)挝籱m
性能展示：

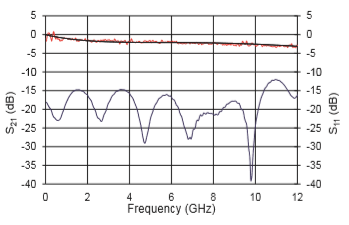

（S21和S11曲線） （脈沖消光比）

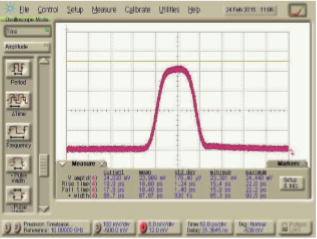

（100ps方波脈沖產生）
產品特點應用領域
? 脈沖產生，脈沖整形，脈沖拾取
? 載波抑制
? 光纖傳感系統
? 脈沖應用
? 模擬傳輸
? 激光雷達
