參數(shù)

單位

技術指標

最小值

典型值

最大值

型號

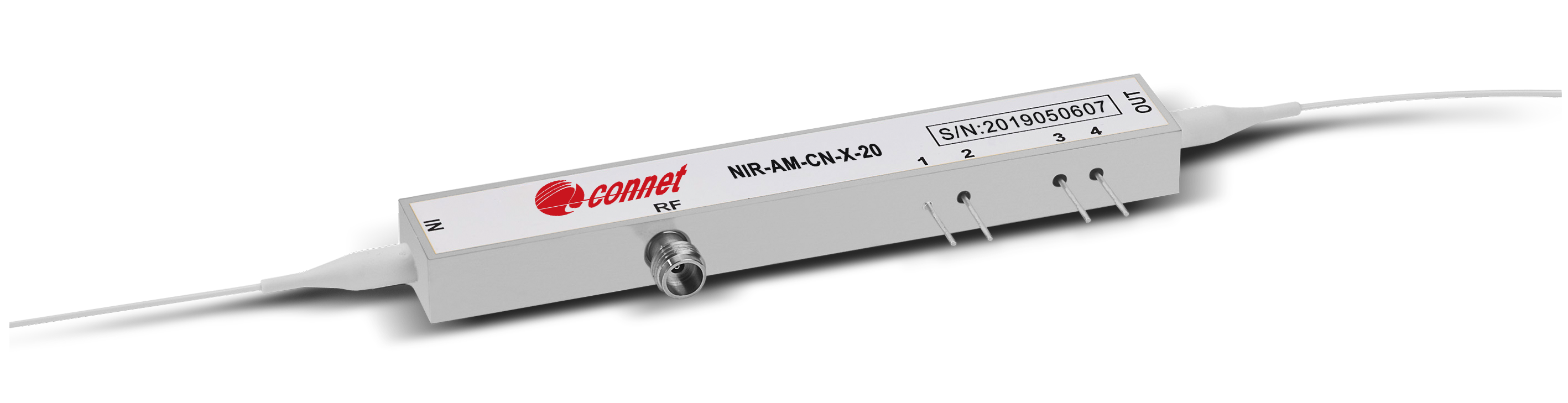

NIR-AM-CN-X-20

工作波長范圍

nm

980

1060

1150

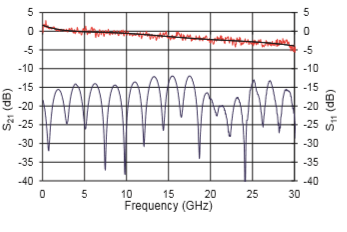

電光帶寬S₂₁

GHz

16

18

-

半波電壓直流電極

V

-

4.5

5.0

半波電壓@50kHz

V

-

3.5

4.5

半波電壓@10GHz

V

-

6.0

7.0

S₁₁回波損耗

dB

-12

-9

-

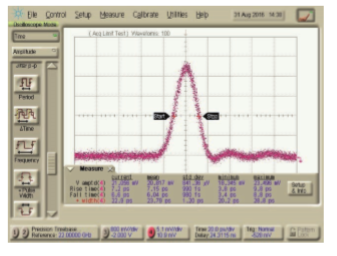

上升下降時間（20-80%）

ps

-

20/20

-

抖動

dB

-

0.5

1

輸入阻抗 射頻連接器

Ω

-

50

輸入阻抗 直流連接器

MΩ

-

1

-

鈮酸鋰晶體

.

X軸切向 Y軸傳輸

波導制作

質子交換 Proton exchange

插入損耗（不含連接器）

dB

-

3.5

4.5

光回波損耗

dB

-40

-45

-

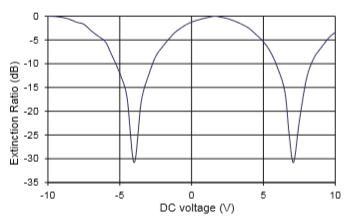

直流脈沖消光比（ER>20）

dB

20

-

-

直流脈沖消光比（ER>25）

dB

25

-

-

直流脈沖消光比（ER>30）

dB

30

-

-

啁啾

-0.1

0

0.1

輸入光纖

Panda保偏光纖1.5米長，900um

輸出光纖

Panda保偏光纖1.5米長，900um

輸入RF連接器

Wiltron Female K

封裝尺寸

mm

100 x15 x9.5

工作溫度

℃

10 ~ +65

存儲溫度

℃

-40 ~ +85

DC輸入最大電壓

V

±20

最大RF輸入功率

dBm

+28

最大輸入光功率

mW

100
