CoLIS系列1550nm長脈沖單頻保偏光纖激光器(短距離MINI型)

發布者：瀏覽次數：次

精品速遞——CoLIS系列1550nm長脈沖單頻保偏光纖激光器(短距離MINI型)

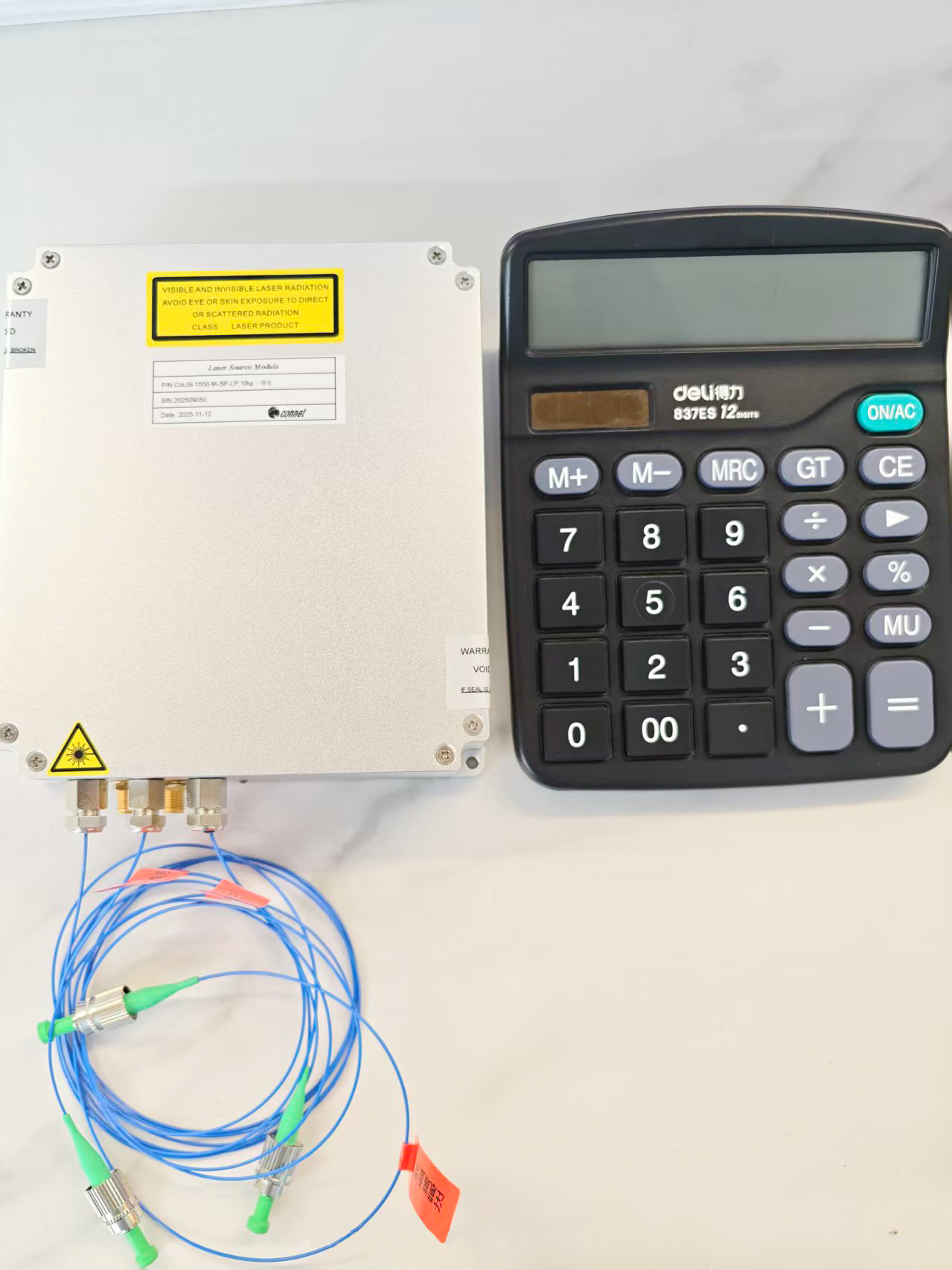

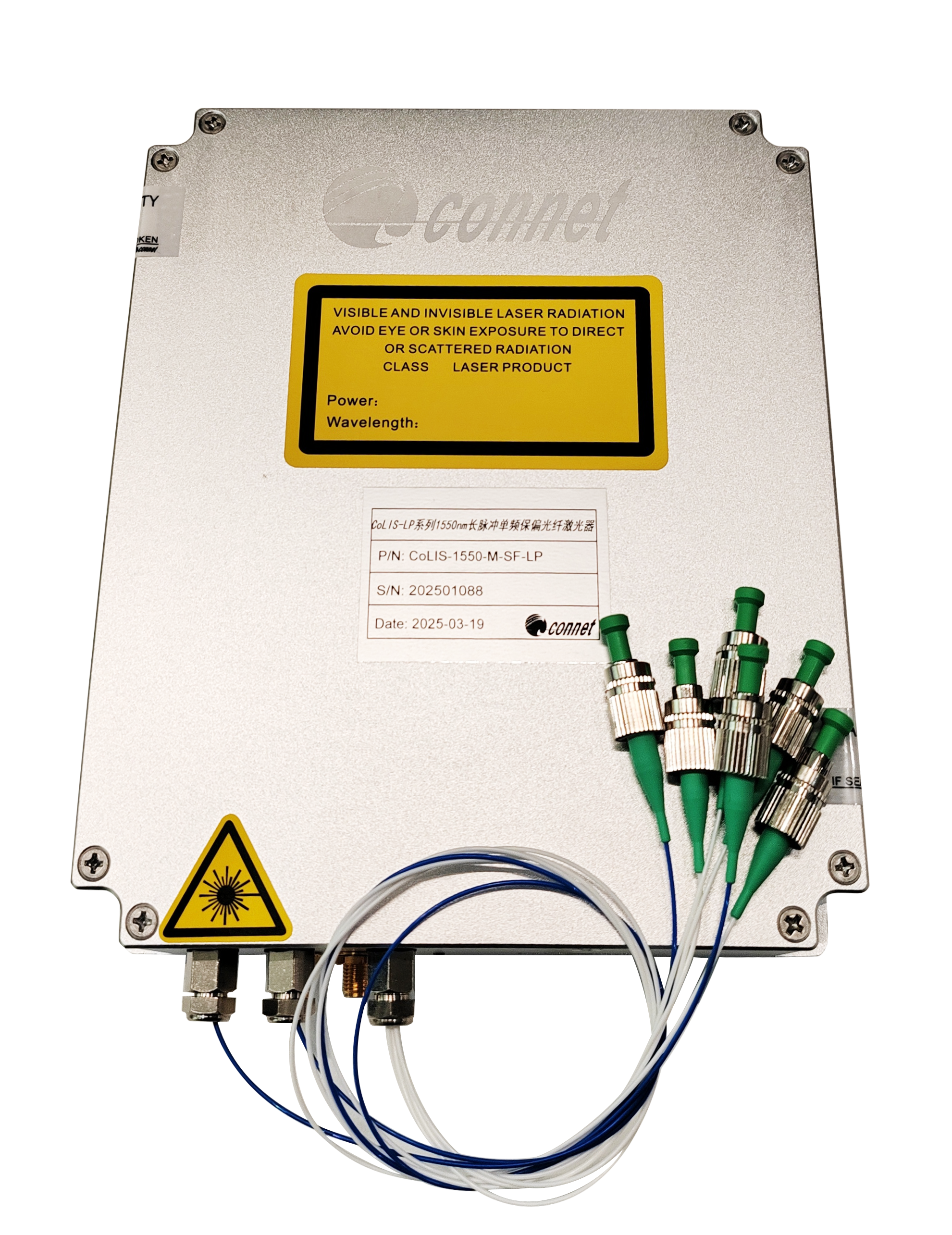

上海瀚宇的CoLIS-LP系列1550nm長脈沖單頻保偏光纖激光器是一款為相干多普勒測風激光雷達應用設計的模塊化脈沖光纖激光器，基于人眼安全工作波長，真正的單模線偏振輸出，輸出單脈沖能量最高可達10uJ量級。
上海瀚宇的CoLIS-LP系列1550nm長脈沖單頻保偏光纖激光器內部集成專有設計的單頻窄線寬激光器種子源，線寬可窄至kHz量級，具有較低的相位噪聲，有利于提高信號信噪比，提升激光雷達系統的工作距離。上海瀚宇的CoLIS-LP系列1550nm長脈沖單頻保偏光纖激光器內部采用全保偏光纖設計，能夠實現高偏振消光比(PER)輸出，內部結構可根據應用需求集成1x4光開關。
上海瀚宇的CoLIS-LP系列1550nm長脈沖單頻保偏光纖激光器分為標準版和MINI版模塊兩類，標準版模塊體積為180x150 x45(mm)，移頻量為80MHz，可用于機艙式雷達，反無人機雷達等應用場景。MINI版模塊體積為135X120X40(mm)，移頻量為120MHz，可用于低空經濟雷達等應用場景。

測試參數

產品名稱	1550nm長脈沖單頻保偏光纖激光器(短距離MINI型)
P/N	CoLIS-1550-M-SF-LP，10uj一體化
工作模式	脈沖
Output1/Output2	PM1550，1m長，0.9mm尾護套， FC/APC連接器
Output	PM1550，50cm長，0.9mm尾護套， FC/APC連接器
模塊尺寸	135mmx120mmx40mm
通信連接線	RS232

測試環境

參數	技術指標
供電電源	12VDC，3A
測試溫度	25℃
環境濕度	<90%
預熱時間	<30 minutes

測試結果

技術參數		單位	技術指標			測試結果
技術參數		單位	最小值	典型值	最大值	測試結果
中心波長		nm	1548	1550	1552	1548.9040
線寬		kHz	-	-	200	<142
內部集成2*2耦合器		-	-	-	-	YES
本振輸出功率	Output1	mW	0.5	-	1	0.7
本振輸出功率	Output2	mW	0.5	-	1	0.7
輸出平均功率@70ns/10kHz @電流設置值2200mA		mW	-	50	-	75
輸出平均功率@200ns/10kHz @電流設置值2500mA		mW	-	80	-	100
輸出平均功率@400ns/10kHz @電流設置值4500mA		mW	-	200	-	286
本振PER		dB	20	-	-	>20
輸出PER		dB	20	-	-	>20
AOM移頻量		MHz	-	120	-	120
AOM關斷消光比		dB	80	-	-	90
脈寬（半寬）		ns	-	70/200/400	-	70/200/400
重頻		kHz	-	10	-	10
電光延時		ns	-	-	500	460
輸出功率穩定性		%	-	-	5	<5
總功耗@25℃		W	-	-	20	15.48
回損		dB	40	-	-	＞55
通訊接口		-	-	-	-	RS232
同步信號接口		-	-	-	-	SMA，標準TTL電平
工作溫度		℃	-40	-	+50	Pass
存儲溫度		℃	-40	-	+85	Pass

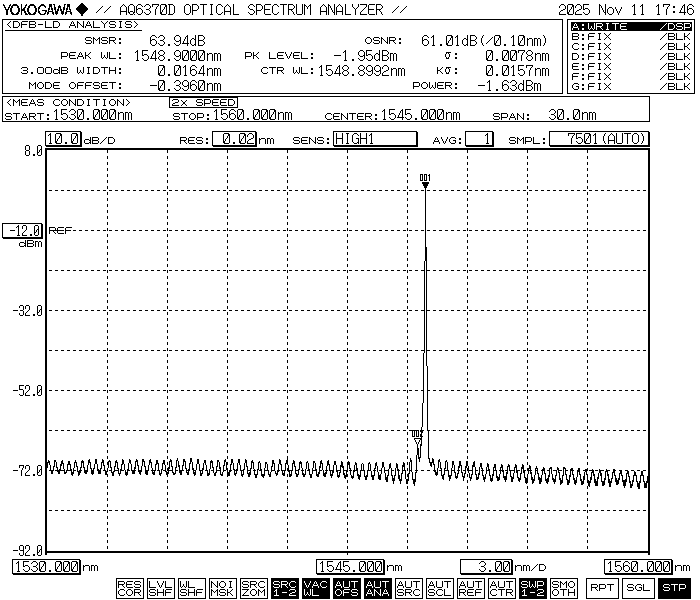

本振端光譜						圖1
本振端線寬						圖2
輸出光譜@70ns/10kHz						圖3
輸出光譜@200ns/10kHz						圖4
輸出光譜@400ns/10kHz						圖5

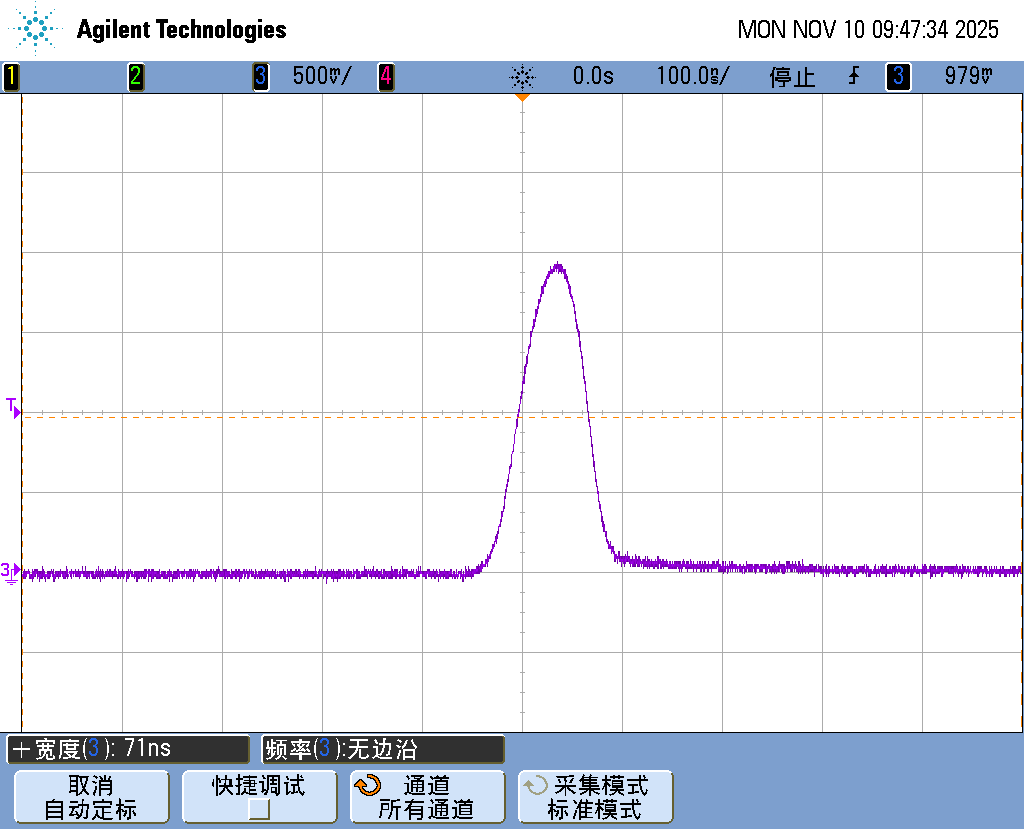

輸出脈寬@70ns/10kHz						圖6
輸出脈寬@200ns/10kHz						圖7
輸出脈寬@400ns/10kHz						圖8
重頻@10kHz						圖9
電光延時						圖10

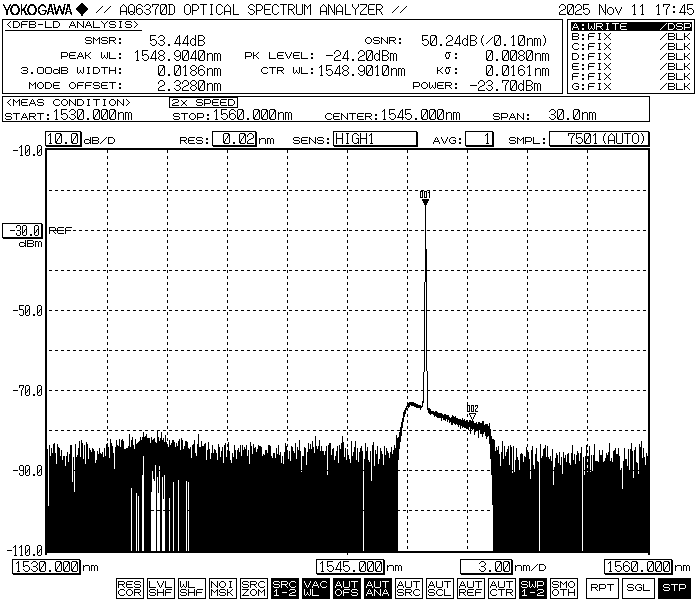

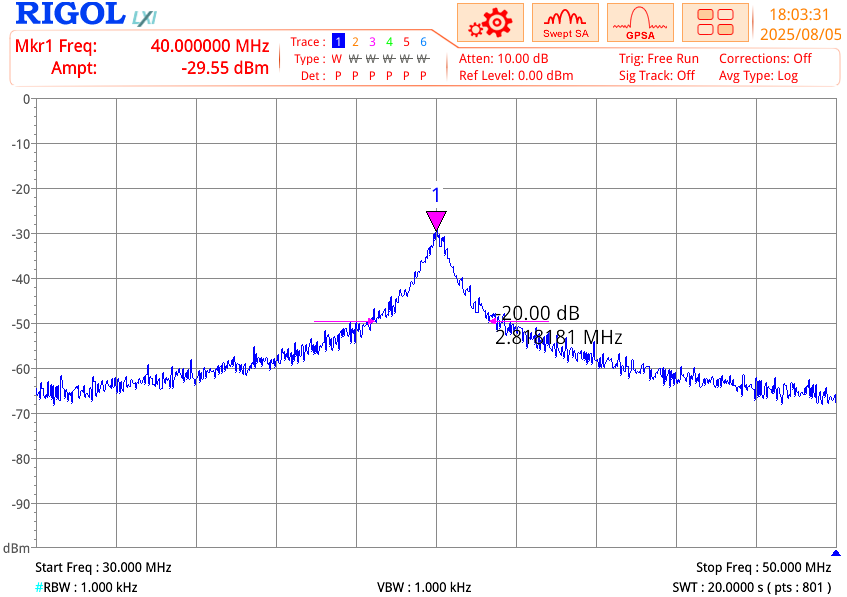

▲ 圖1：本振端光譜 ▲ 圖2：本振端線寬

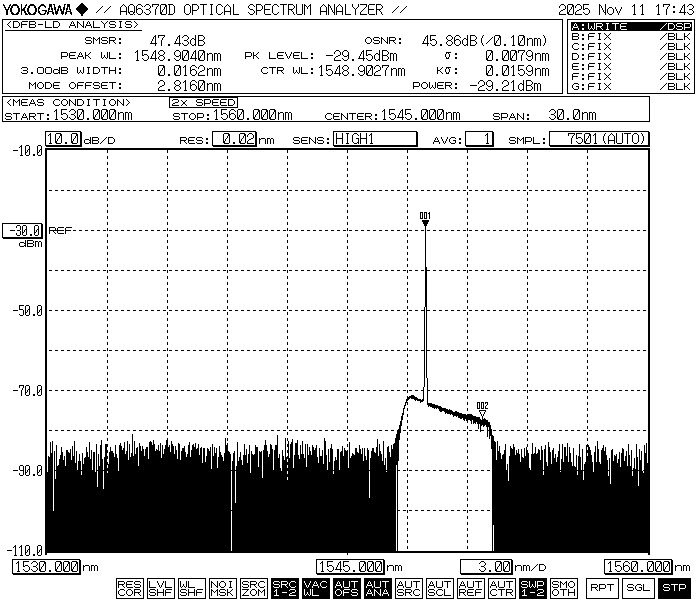

▲ 圖3：輸出光譜@70ns/10kHz ▲ 圖4：輸出光譜@200ns/10kHz

▲ 圖5：輸出光譜@400ns/10kHz ▲ 圖6：輸出脈寬@70ns/10kHz

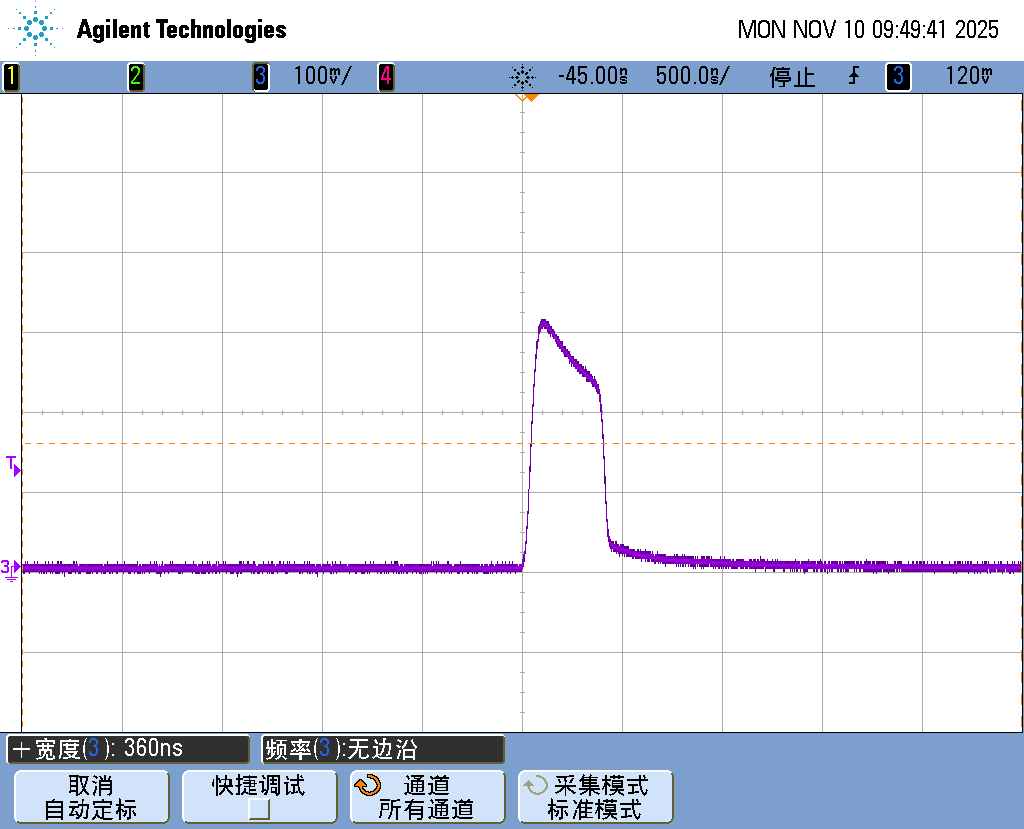

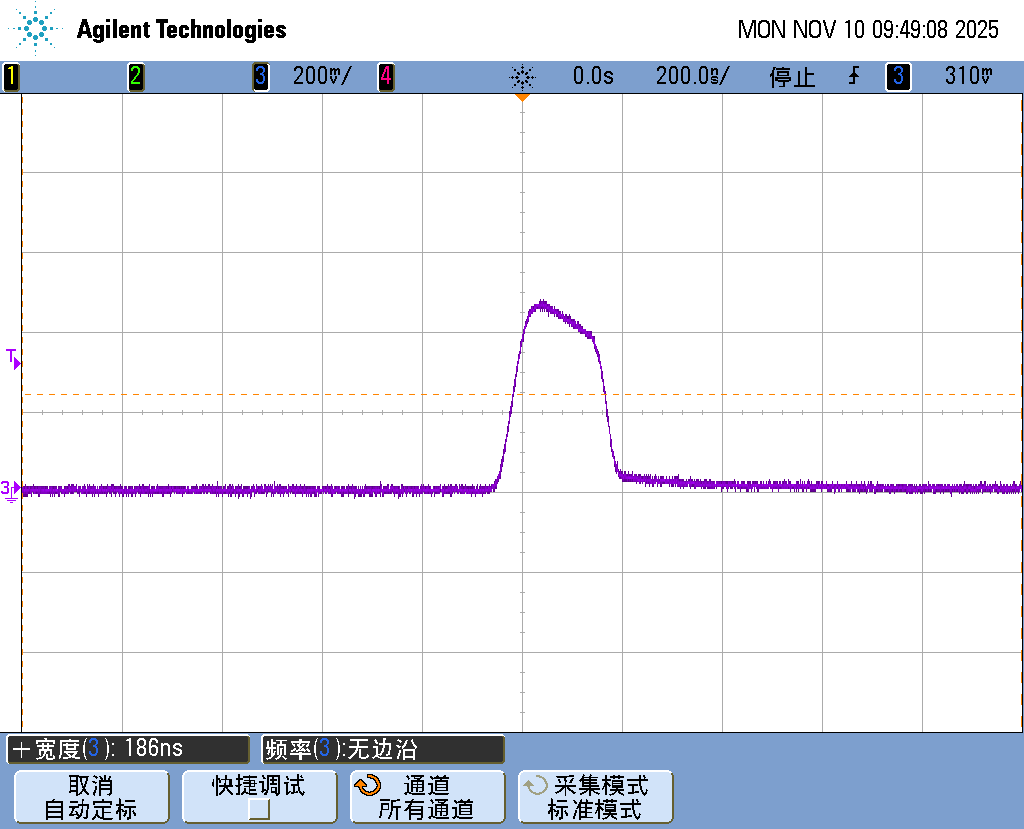

▲ 圖7：輸出脈寬@200ns/10kHz ▲ 圖8：輸出脈寬@400ns/10kHz

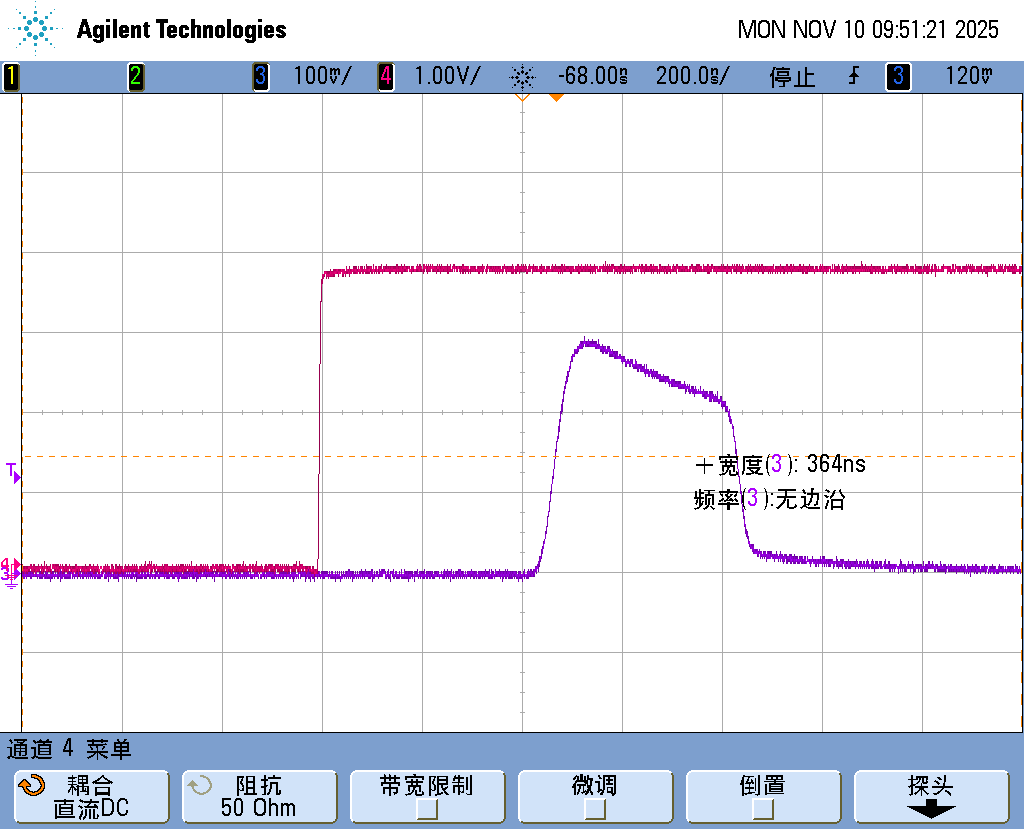

▲ 圖9：重頻@10kHz ▲ 圖10：電光延時

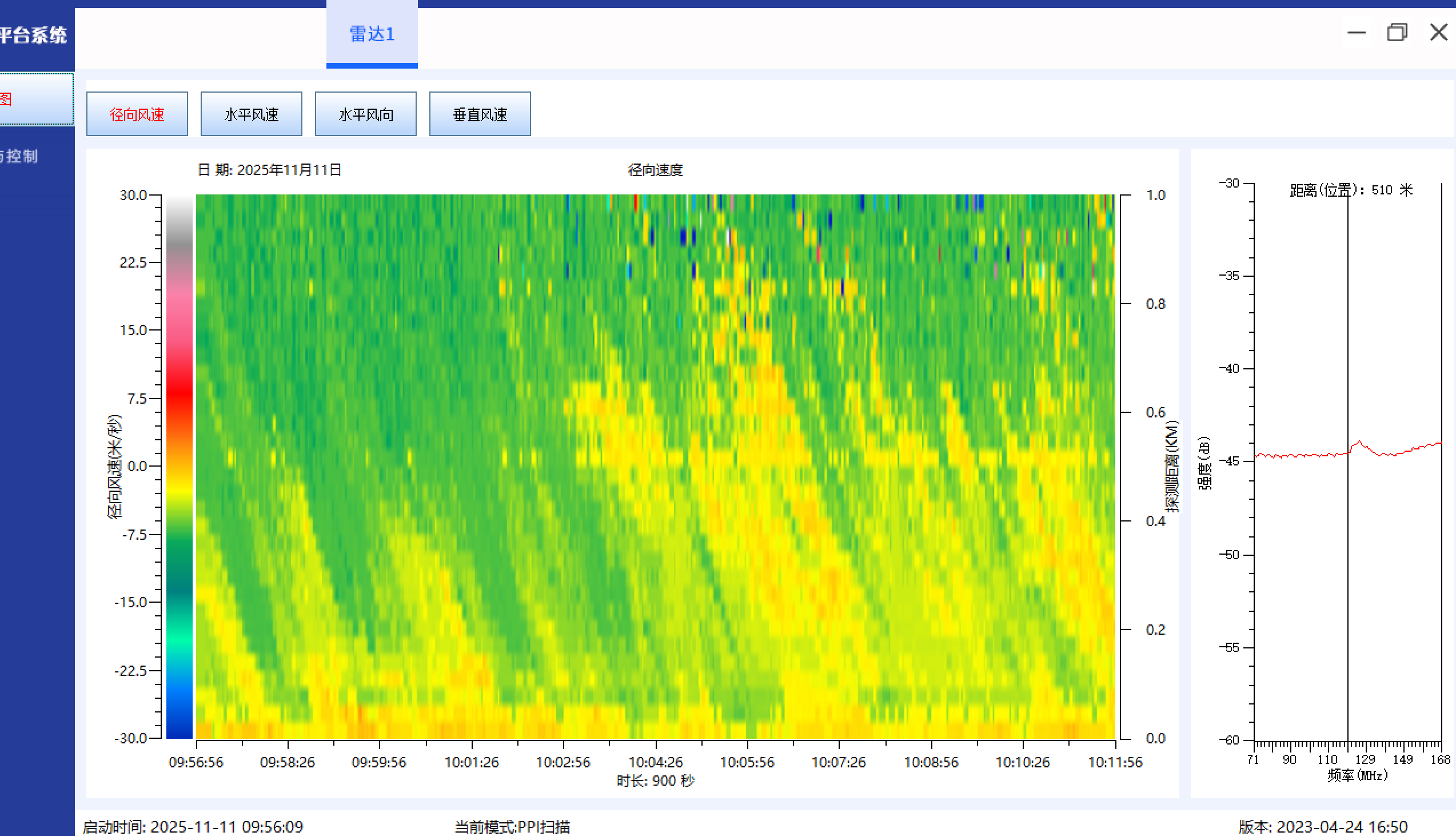

▲ 實測徑向風速圖(70ns/7uj/10m分辨率)
