窄線寬單頻半導體激光器-TeraXion篇

1.加拿大TeraXion公司

      加拿大TeraXion公司在光纖光柵技術上有很深的造詣，其色散補償光纖光柵，超短脈沖展寬壓縮色散管理光柵，以及超窄線寬光纖光柵濾波器，高功率光纖激光器腔鏡用啁啾光纖光柵等都有很高的水平。大約從2008年起，TeraXion結合超窄線寬的相移光纖光柵濾波器技術和高穩定度驅動控制電路技術開發制作PureSpectrum NLL系列窄線寬單頻半導體激光器。該激光器經過數次迭代，具有kHz量級的線寬，其中最窄線寬的產品標稱線寬小于5kHz，低頻率噪聲，保持了半導體激光器超低相對強度噪聲（RIN）的特點，模塊尺寸封裝小巧，穩定性高，目標市場針對激光雷達（LiDAR），分布式光纖傳感等領域。本文將就PureSpectrum NLL窄線寬單頻半導體激光器的技術指標，實現原理，關鍵技術以及優缺點進行分析介紹。



2.TeraXion Purespectrum窄線寬單頻半導體激光器

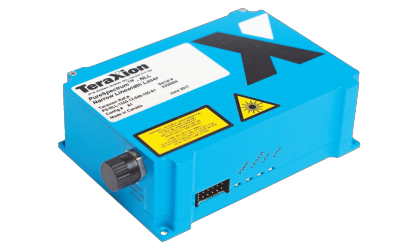

      根據TeraXion公司的網站介紹，PureSpectrum NLL是一款緊湊的，低噪聲的分布式反饋（DFB）激光器，非常適合各種最苛刻的光學傳感應用。激光器及其控制電子設備集成在單個模塊中，該模塊使用精確的反饋監控來提供超低噪聲性能和出色的波長穩定性。內置的靈敏的光學鑒頻器可在保持整個工作溫度范圍內單模工作的同時，顯著減小線寬。該模塊還提供快速的頻率調諧功能，可實現調頻連續波（FMCW）調制輸出。
      PureSpectrum NLL激光器，將半導體二極管的可靠性和低噪聲，窄線寬激光器的性能結合到一個緊湊的封裝中。NLL易于集成到光感測設備中，以用于LIDAR，分布式感測和光纖射頻等應用。它也是理想的種子激光器。
      PureSpectrum NLL將半導體二極管激光器與獨特的反饋系統結合在一起，可確保單模性能和低頻噪聲。

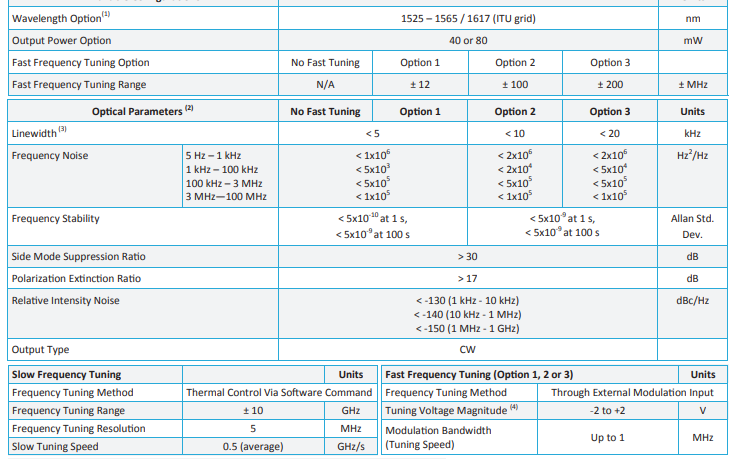

3.PureSpectrum NLL單頻半導體激光器的主要技術指標

1.線寬

      PureSpectrum NLL單頻半導體激光器的線寬分為5kHz，10kHz和20kHz三檔，最窄線寬可以達到5kHz的水平。TeraXion的技術指標說明指出：“Linewidth is computed from the power spectral density of frequency noise (PSDFN) with 1ms observation time. FWHM”。這說明該激光器的線寬是根據頻率噪聲功率譜密度，離基頻1kHz處的PSD計算得出，意味著觀察測試頻率噪聲的時間是1ms。

2. 頻率噪聲

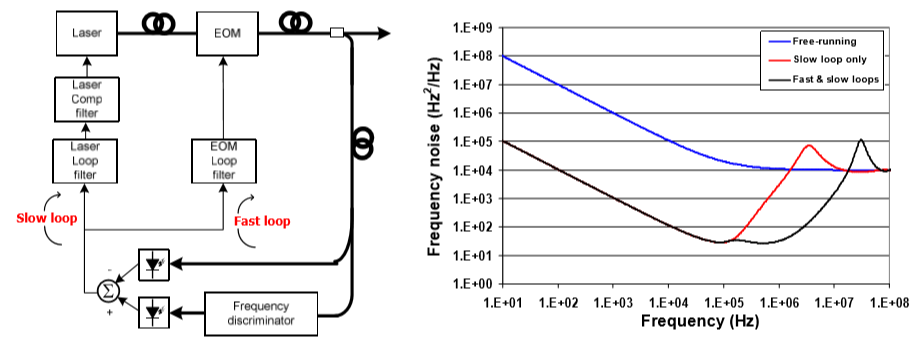

      PureSpectrum NLL單頻半導體激光器的頻率噪聲在5Hz-1kHz低頻段展示了1/f噪聲特性。在頻率跟蹤鎖定環路的作用下，1kHz到3MHz的頻段內的頻率噪聲得到了很好的抑制。超過3MHz的高頻段頻率噪聲水平較高，這也從另外一個角度說明TeraXion公司頻率鎖定環路的電學帶寬大約為3MHz左右。標準的頻率鎖定設計方案無法對高速的頻率波動實現跟蹤鎖定，為了解決這一問題，TeraXion公司曾經設計過高電學帶寬的高速頻率跟蹤鎖定系統，通過增加LiNbO3光相位調制器的快速鎖定環來跟蹤快速的頻率波動。其設計方案示意圖如下：

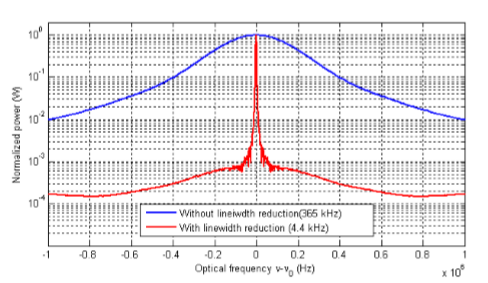

     通過快速和慢速的頻率鎖定環組合，實現了從低頻段到幾十MHz范圍內的頻率跟蹤鎖定，大幅度降低了DFB半導體激光器的頻率噪聲，TeraXion把這樣的技術稱之為“激光器線寬壓縮系統”，從實際效果上看，頻率鎖定跟蹤方案把DFB半導體激光器低頻段的頻率噪聲降低了3-4個數量級，大幅度壓窄了激光器的實際線寬，激光器的相干長度也從數百米提高到了數十公里甚至數百公里。

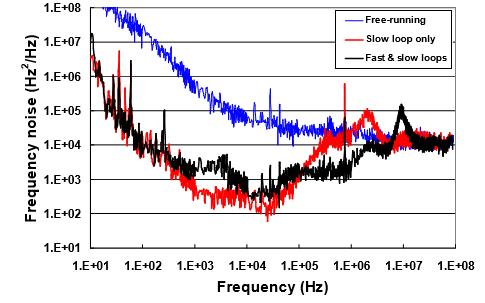

                                             頻率噪聲                                                                                                    相干長度

3.相對強度噪聲（RIN）

       PureSpectrum NLL激光器基于DFB型半導體激光器，所以其相對強度噪聲（RIN）的整體水平比較優秀，從技術指標上看，該激光器的相對強度噪聲水平比其它外腔型單頻半導體激光器要差一些。主要的原因有兩點，第一是TeraXion采用的DFB半導體激光器的輸出功率較高，達到40mW甚至80mW以上，其整體噪聲水平較高。第二，線寬壓窄系統是通過不斷改變DFB激光器的驅動電流來實現的，這不可避免地帶給激光器諧振腔帶來了波動，導致相對強度噪聲（RIN）變大。換句話說，線寬壓窄系統降低了DFB半導體激光器的相頻噪聲，付出的代價是相對強度噪聲（RIN）略有上升。從PureSpectrum NLL激光器的技術指標就可以看出，在頻率鎖定跟蹤反饋環電學帶寬范圍內（1kHz-1MHz），該激光器的相對強度噪聲（RIN）為-140dBc/Hz，超過1MHz以后（超過反饋環的電學帶寬），下降到-150dBc/Hz的水平。

4.TeraXion窄線寬單頻半導體激光器的技術分析

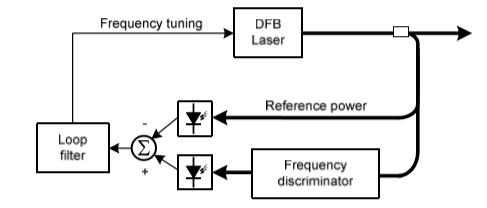

      PureSpectrum NLL激光器的技術路線和RIO，OEwaves公司以及其他單頻半導體激光器的公司不同。TeraXion的技術路線是“頻率鎖定”也就是一種閉環反饋式的穩頻方案，并不是一種外腔型單頻半導體激光器。其穩頻原理如下圖所示。

      DFB型半導體激光器發出的激光被小分光比光分路器分出一部分，用于分析輸出光頻率的波動，鑒頻器（Frequency discriminator）作為一個關鍵器件用于“識別”激光的頻率波動，經過平衡探測器，將頻率的波動轉換成強度波動，獲取“誤差信號”，然后經過環路濾波器，移相電路，放大電路等閉環控制電路加載到DFB激光器的驅動偏置電路上，最終實現對輸出激光頻率的跟蹤鎖定。總體思想是通過穩定輸出激光的瞬時頻率波動的方式降低DFB半導體激光器的頻率噪聲，從而“壓窄”了DFB半導體激光器的線寬。

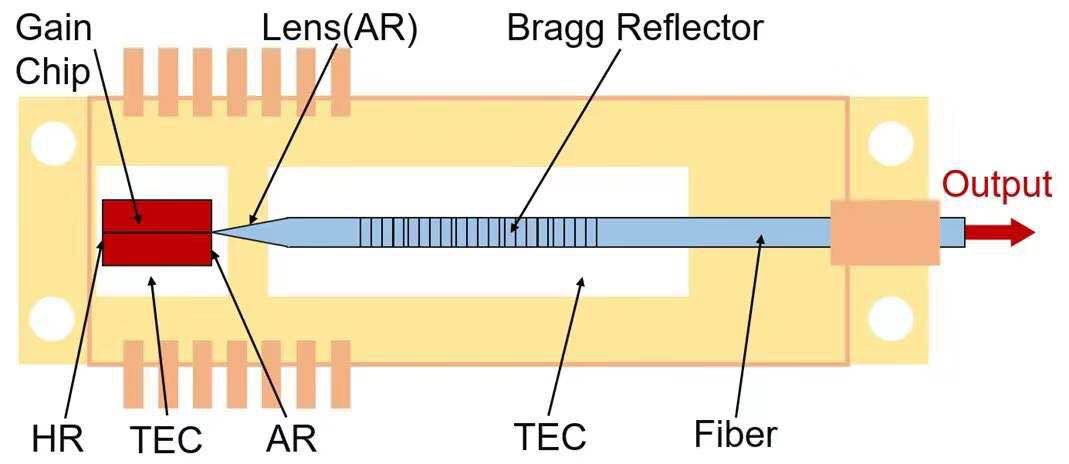

      TeraXion的頻率跟蹤鎖定技術和外腔單頻半導體激光器技術的最大不同點在于外腔半導體技術的核心是通過采用某種窄帶濾波器的結構大幅度加長激光器的諧振腔，窄帶濾波器例如RIO公司的平面波導光柵，OEwaves公司的回音壁模式（WGM）微腔，大族銳波公司的體光柵（VBG），Thorlabs公司，新加坡Denselight公司的光纖光柵等等。窄帶濾波器在外腔型單頻半導體激光器中起到非常重要的作用。一是要形成外腔的腔鏡，二是要把“精選出”的窄線寬反射光注入到半導體激光器的諧振腔中，去影響諧振腔。可以說，窄線寬濾波器的品質從根本上決定了外腔單頻半導體激光器輸出光的單頻特性。

      TeraXion的技術方案并沒有通過外腔反射注入的方式去影響半導體激光器諧振腔的駐波諧振模式，而是使用高靈敏度的光濾波器作為鑒頻器來測量激光器的頻率波動，并將電信號反饋回激光器用于調諧其頻率，以補償這些光學頻率波動。該鎖頻系統實質上將鑒頻器的短期頻率穩定性傳遞給激光器。如果光鑒頻器在鎖定帶寬中具有較低的頻率噪聲，則激光器將“繼承”鑒頻器的低頻率噪聲特性，并且將顯示出較窄的線寬和較長的相干長度。
      現代標準的電信級DFB半導體激光器（SCL）的線寬低于1 MHz，功率水平超過50 mW。其中特殊設計的DFB半導體激光器甚至可以以更低的線寬提供數百毫瓦的功率。標準電信激光器的頻率噪聲的功率譜密度（PSD）在低頻下顯示出主要的閃爍頻率噪聲，這對降低線寬系統的性能具有有利的影響。

 5.鑒頻器（Frequency Discriminator）

       PureSpectrum NLL激光器的核心是“線寬壓窄系統”，而該系統的核心器件是極窄線寬的光學濾波器作為鑒頻器（Frequency Discriminator）。TeraXion公司采用具有π相移的光纖光柵（π phase shifted FBG）作為光學鑒頻器。這樣的光纖光柵可以被看做是一個具有極窄線寬的光學濾波器，間距極窄的光纖光柵型F-P無源諧振腔。

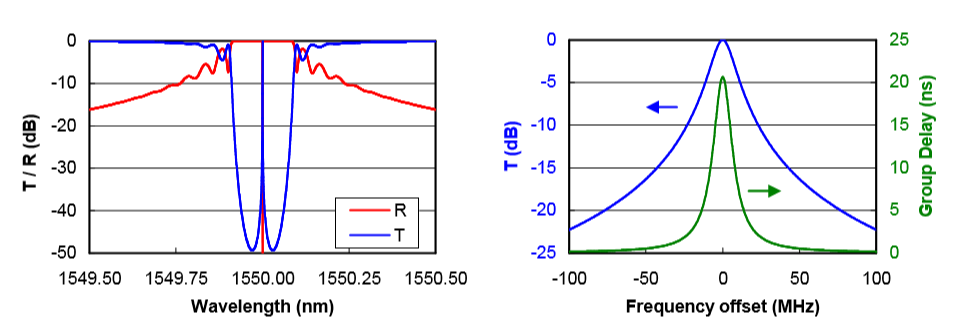

     TeraXion公司先后設計了不同長度的π相移光纖光柵，產品經過幾次迭代后達到了比較高的水平。其半極大值全寬（FWHM）達到16MHz甚至低于10MHz，能夠作為極為靈敏的頻率波動感應器件使用。

      作為“線寬壓窄系統”的核心鑒頻器件，π相移光纖光柵本身必須要具有極低的相位噪聲和頻率噪聲，這不但要求光纖光柵本身的制作技術水平較高，避免熱量堆積，而且對光纖光柵的封裝也有較高的要求。TeraXion不斷優化π相移光纖光柵的設計和封裝結構，使其抗震性能得到了很大提升。

 6.TeraXion頻率鎖定壓窄線寬技術的局限性

       1. PureSpectrum NLL激光器技術的核心思想屬于跟蹤頻率鎖定的穩頻技術，不同于外腔技術。該技術沒有弱反射光直接注入激光器諧振腔，所以要求激光器本身必須要有良好的單縱模輸出，輸出頻率穩定，噪聲較低。這也是TeraXion公司采DFB型半導體激光器的根本原因。

      2. 為了保證有足夠的輸出功率，PureSpectrum NLL采用了高功率輸出的窄線寬DFB半導體激光器，這樣的激光器本身成本高昂，而且因?yàn)楦吖β瘦敵龅脑颍w噪聲水平偏高。比如，其光譜邊模抑制比的技術指標僅僅標稱為>30dB，遠低于普通電信級低功率DFB半導體激光器。過高的功率輸出也影響了其偏振模式，PureSpectrum NLL激光器的偏振消光比指標較低，PER>17dB。這對于采用相干探測的光纖傳感系統，相干LiDAR和相干通信應用來說相對較差，而單頻光纖激光器因?yàn)楸旧碇C振腔的特性都具備更加出售的單偏振性能。上海瀚宇的CoSF-D型和CoSF-R型單頻光纖激光器的輸出偏振消光比PER典型值>23dB。

      3. PureSpectrum NLL激光器采用的線寬壓窄系統電帶寬相對有限，該系統不能對DFB半導體激光器高頻頻率波動起到抑制作用，換句話說，這樣的頻率跟蹤鎖定系統反映有些遲鈍，只能對相對較長的時間內的頻率波動起作用，而激光器的快速頻率波動，線寬壓窄系統反應不過來。這一點很容易理解，因?yàn)楫吘硅b頻獲取誤差信號需要經過光電轉換，混頻，濾波，移相，放大等處理信號的過程。TeraXion盡管提出了高速頻率跟蹤鎖定的方案，但是沒有落實到產品上，究其原因，LiNbO3光相位調制器和配套的RF驅動器成本高昂，尺寸也比較大應該是重要的因素。

      4. 受限于線寬壓窄系統所使用的高靈敏度π相移光纖光柵型鑒頻器的光譜線寬，PureSpectrum NLL激光器的波長調諧范圍相當窄，根據TeraXion提供的技術指標，該激光器的波長溫度調諧范圍為20GHz，對1550nm激光器來說，相當于0.16nm，遠低于DFB型單頻光纖激光器（通常為0.8-1.0nm）和普通DFB型半導體激光器（幾個nm）的慢速溫度波長調諧范圍。值得一提的是PureSpectrum NLL激光器能夠通過RF電信號直接實現快速的調制，其調制帶寬（電信號的頻率）可以達到1MHz，這是一個優勢，遺憾的是，直接快速調制半導體激光器會導致線寬的動態展寬，相位噪聲和頻率噪聲增加，這是單頻半導體激光器的矛盾點之一。從TeraXion提供的技術指標來看，直接快速頻率調制的范圍最大只有正負200MHz，而此時的線寬已經被展寬到20kHz。對于線性調頻連續波激光雷達（LFMCW LiDAR）而言，這樣的調頻帶寬不足以滿足空間分辨率的要求。（說明：400MHz的線性調頻帶寬意味著大約0.375米的空間分辨率）

7.總結

       我們通過三篇文章分別介紹了RIO公司，OEwaves公司以及TeraXion公司三種具有代表性意義的單頻半導體激光器技術。對單頻半導體激光器的技術原理，實現方案和思想，關鍵的技術指標進行了剖析。單頻半導體激光器和單頻光纖激光器相比有自己鮮明的特色，例如封裝尺寸小巧，抗環境干擾能力強，相對強度噪聲（RIN）低，低頻段相位噪聲和頻率噪聲低等，在單頻激光器的眾多領域有著重要的地位和廣泛的應用。

      上海瀚宇在單頻半導體激光器技術研發上有所涉獵，采用獨具特色的外圍線寬壓窄，降低相頻噪聲技術，利用商用的單模半導體激光器實現窄線寬（<5kHz）,低相位噪聲輸出的單頻半導體激光器。我們將在以后的技術文章中進行介紹。
