Connet 產品小講堂第九期——單頻光纖激光器的頻率噪聲和相位噪聲（三）

發布者： 瀏覽次數： 次

單頻光纖激光器的頻率噪聲和相位噪聲（三）



    單頻光纖激光器的噪聲概念幾乎照搬了電子射頻信號源的定義，測試強度噪聲，相位噪聲和頻率噪聲的基本思想和測試手段也都一脈相承。不過單頻激光器尤其是單頻光纖激光器因?yàn)榫C合的噪聲水平極低，激光的絕對頻率又高達THz，經典的噪聲測試手段不能夠很好適應單頻光纖激光器的噪聲測試，尤其是相頻噪聲的測試。

1.傳統信號源的相位噪聲測試

    相位噪聲是指信號源中，輸出頻率的短期穩定性指標。由于相位噪聲的存在，引起載波頻譜的擴展。在實際應用，所有信號源的輸出都存在著幅度、頻率或相位的起伏，這些相位起伏的特征描述通常叫做相位噪聲，由此可見，傳統信號源的相位噪聲概念更加籠統。

2.信號相位噪聲的來源

    信號源中的雜散分量一般是由電源紋波、機械振動或系統內部鑒相信號的泄漏或其它電路的信號竄擾，具有一定的規律性。另外一種呈隨機分布的相位噪聲通常是由振蕩器本身內各器件所產生的各種隨機噪聲引起的。
重溫單邊帶相位噪聲的定義
    信號源中，由于相位噪聲的存在，在頻域中，輸出信號的譜線相位調制邊帶的功率PSSB 與總功率 PS 之比, 即

    L(fm)通常用相對于載波1Hz帶寬的對數來表示，單位為 dBc/Hz。



3. 信號相位噪聲的測試方法

? 直接頻譜儀法
? 鑒頻法
? 鑒相法

? 相關測量法

    直接頻譜儀法測試相位噪聲采用商用的電學頻譜儀，對信號源的相位噪聲進行直接的測試，只需要把待測信號源輸出端直接接入頻譜儀的輸入端，就可以實現測試。舉例如下：
    測量載頻功率P0，在偏離載波fm處，測量邊帶功率PSSB，利用以下公式計算就可得出待測信號的單邊帶相位噪聲L(fm)。



    式中，B=1.2B3dB ，B3dB指的是分辨率帶寬，單位用Hz



     直接頻譜儀法測量信號的相位噪聲有一定的局限性，這個頻譜儀的技術原理有關，下圖展示了安捷倫公司某一型號的頻譜儀的設計原理框圖。



     頻譜儀內部需要有本振，混頻，中頻放大，濾波，檢波等一系列的功能電路和模塊，通過和待測射頻（RF）信號的混頻，中頻濾波等手段實現對高頻的射頻（RF）信號到中頻可處理信號的轉換，其核心思想是外差探測。頻譜儀本身的各種信號源以及電路都會帶來額外的噪聲，這限制了頻譜儀法測試相位噪聲的分辨率。

    直接頻譜儀法測量相位噪聲的局限：
    1.只適合本身相位噪聲較高的信號測試。

    2.不能分辨強度噪聲還是相頻噪聲

     顯然，直接頻譜儀法不太適合于低相位噪聲的單頻光纖激光器的噪聲測試。
     鑒頻法和鑒相法的的根本出發點是通過外差或者自外差的手段，通過測量分析信號源的頻率譜抖動功率譜密度（Sv(f)）或者相位波動功率譜密度(Sφ(f))計算得到單邊帶相位噪聲，在此不再詳細介紹。采用鑒頻法或者鑒相法的目的主要是為了消除強度噪聲（幅度噪聲）給相位噪聲帶來的影響，鑒頻法只需要一個待測信號源，而鑒相法需要穩定的，低噪聲的參考源，這給測試帶來了復雜程度和成本上的增加。

4. 單頻光纖激光器的相頻噪聲測試

     1. 為什么直接頻譜儀法不適合單頻光纖激光器的相位噪聲測試？答案很簡單，因?yàn)閱晤l光纖激光器是一種激光信號源，他是光不是電！激光的頻率非常高，例如波長1550nm的激光頻率可以高達193.4THz （10的12次方赫茲），根本沒有直接能夠測試這么高頻率的儀器！你肯定會說，用外差探測啊，這是沒錯的，要想測量單頻光纖激光器的噪聲，必須得具備兩個必不可少的條件。第一是通過外差混頻等手段降低激光頻率到可以處理的頻率水平，比如通過外差混頻獲得中頻輸出后進行分析處理。第二是光信號必須通過光電探測器轉換成電信號，再進行采集分析處理計算，最終獲得噪聲測量的結果。

      如果把單頻光纖激光器的輸出功率通過光電探測器直接輸入給頻譜儀，那么，麻煩來了！單頻光信號的強度噪聲，相位起伏以及頻率抖動都統統一股腦變成了探測器的輸出電信號，在經過頻譜儀內部的本振信號混頻一攪和，就成了一鍋粥了，很難分辨強度噪聲，相位噪聲和頻率噪聲。 要想測試出單頻激光器的各種噪聲，必須要在光的角度先區分相位噪聲和強度噪聲，再去做光電轉換！這就是單頻激光信號和射頻電信號的噪聲測試最大的區別所在。

     此外，單頻光纖激光器的各種噪聲都很低，頻譜儀自身的分辨率和測試精度很難勝任對單頻光纖激光器的噪聲測試任務。

     2.既然需要用光學手段來分辨識別單頻光纖激光器的相位噪聲和頻率噪聲，甚至要區分因?yàn)閺?qiáng)度噪聲導致的頻譜展寬，那么什么樣的裝置和設備可以勝任這樣的工作呢？答案就是干涉儀！常見的干涉儀有F-P干涉儀，邁克爾遜干涉儀（Michelson Interferometer簡稱MI），馬赫-曾德?tīng)柛缮鎯x（Mach-Zehnder Interferometer簡稱MZI），薩格奈克干涉儀（Sagnac Interferometer）等等。這些干涉儀功能強大，靈敏度極高，能夠感知到單頻激光極其細微的相位波動和頻率抖動，通過選擇合理的解調方式，能夠原則上消除強度噪聲對單頻激光信號調制帶來的頻譜邊帶影響，從而獲取準確的單頻激光場的頻譜分布，通過對相位波動功率譜密度和頻率抖動功率頻譜密度的計算得出單頻光纖激光器的相位噪聲和頻率噪聲。

     干涉儀的應用相當廣泛，例如高靈敏度的相位敏感型光學或者光纖傳感裝置，用于引力波測試的著名裝置LIGO就是利用F-P腔改進的邁克爾遜干涉儀（Michelson Interferometer簡稱MI），臂長達4km，實際光程激光多次F-P腔反射后激光在真空管中的通過的實際長度達到1120km，是一種具有極高靈敏度的激光干涉儀。單頻激光器的線寬（Linewidth）測試也廣泛采用自外差非平衡馬赫曾德?tīng)柛缮鎯x（MZI）的方案。

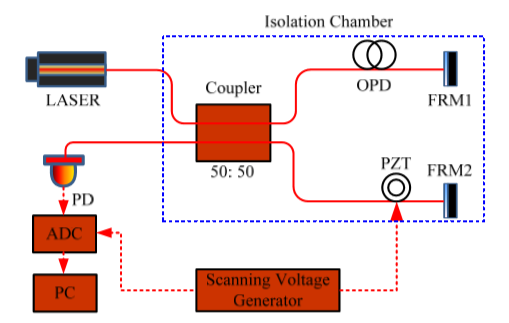

     單頻光纖激光器的相位噪聲和頻率噪聲測試一般采用非等臂的邁克爾遜干涉儀（MI）的方案，原理如下所示。通過分析拍頻信號或鑒頻信號頻譜可得到相位噪聲或者頻率噪聲的噪聲譜密度。MI延時自外差技術是對傳統MZI型延時自外差技術的一種改進，采用了法拉第旋轉反射鏡，既降低了隨機偏振態漂移引起的噪聲，又將時延光纖所需的長度縮短至MZI的一半，眾所周知，起到延時作用的光纖長度決定了干涉儀的靈敏度。

                                       非平衡MI干涉儀測試相頻噪聲

    上海光機所憑借對單頻激光器噪聲的深刻理解和強大的技術實力開發設計了高水平的單頻激光器噪聲測試儀，其改進升級版的測試原理圖如下。

    該方案采用了3x3耦合器的MI干涉儀解調方案，引入固定的120度相移，從而避免了2x2耦合器所需的正交點主動控制，例如PZT的閉環控制等。上光所研發的單頻激光噪聲測試儀功能強大，可以全面測試單頻光纖激光器的各類噪聲。

1） 線寬測試功能

2） 相位噪聲測試

3） 頻率噪聲測試

4） 相對強度噪聲RIN測試

    該儀器不但可以測量從幾百赫茲到幾百千赫茲不同量級的單頻激光器的線寬，而且能夠非常完整地呈現出他們的相位噪聲、頻率噪聲分布特性以及線寬值依賴于測量時間等線寬特征，和其它技術相比具有明顯的優勢。

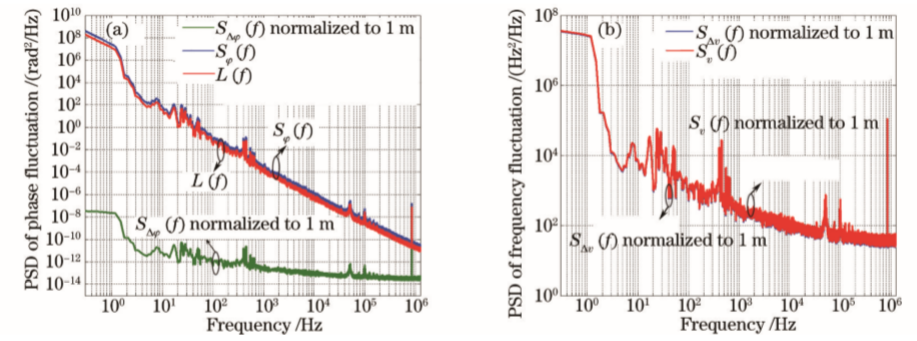

    實測結果舉例：

    差分相位波動PSD SΔφ(f)、瞬時相位波動PSDSφ(f)、單邊帶相位噪聲L(f)、差分頻率波動PSDSΔv(f)以及瞬時頻率波動PSDSv(f)

    歸一化到1m的含義：就是標準化，每個非等臂的MI干涉儀的臂差不同，靈敏度也不同，得到的瞬時波動功率譜密度也不同，于是都統一到以1m臂差的理想MI干涉儀的理論靈敏度為基準。

5. 總結

      1.單頻激光器的相頻噪聲和強度噪聲測試的基本思想和實現方法都和傳統的電域射頻信號源的噪聲測試一脈相承，但是又有區別。

      2.經典的直接頻譜儀測試法，鑒頻法和鑒相法等用于射頻信號源的噪聲測試手段不能滿足單頻激光尤其是單頻光纖激光器的噪聲測試要求。

      3.單頻光纖激光器的相頻噪聲測試以及相對強度噪聲測試一般通過高靈敏度光纖干涉儀，例如非等臂的MI或者非平衡的MZI來精確識別因?yàn)橄辔黄鸱皖l率抖動，借鑒相干解調的思想，獲取其頻域相位噪聲功率譜密度，頻率噪聲功率譜密度，通過數學方法分析運算得到單頻光纖激光器的單邊帶相位噪聲，頻率噪聲，頻譜線寬（Linewidth），以及相對強度噪聲（RIN）的測試結果。

     4.理解單頻光纖激光器各種噪聲的特點，統一標準，對單頻光纖激光器的性能評估，針對性優化有著重要的意義。
