新型高集成度里德堡激光系統的應用與介紹

發布者： 瀏覽次數： 次

新型高集成度里德堡激光系統的應用與介紹



全光纖里德堡激光器系統的性能優勢

? 單頻光纖激光器線寬≤20kHz
? 可搬運的全光纖鏈接可靠性
? 可使用有源光纖低噪聲放大
? PPLN實現高效非線性頻率變換
? 可定制內部集成EOM/AOM/EIT
? 外調制可避免腔內噪聲（提高靈敏度、提高瞬時帶寬）

新型高集成度里德堡激光系統的方案設計

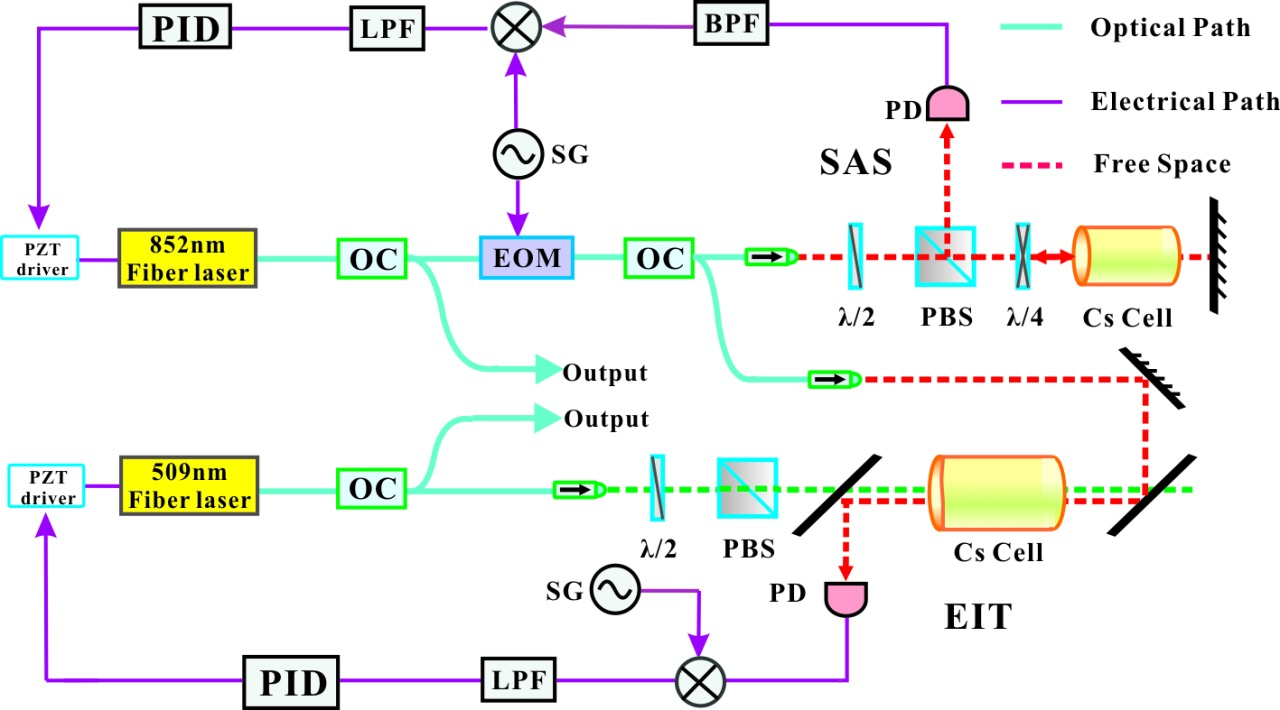

       852/509nm雙路鎖頻激光系統主要包括852nm激光器模塊、509nm激光器模塊、鎖頻電路模塊、相位調制器（EOM）、飽和吸收譜（SAS）裝置、EIT裝置及相應的光纖分束器件（OC）和功率調節器件（VOA）等部分組成。整個系統全部采用保偏光纖器件連接，852nm激光使用FMS鎖頻方案，509nm激光利用EIT譜鎖定，激光器的控制及鎖定全部基于上位機軟件實現。

上海瀚宇里德堡激光系統產品性能和發展

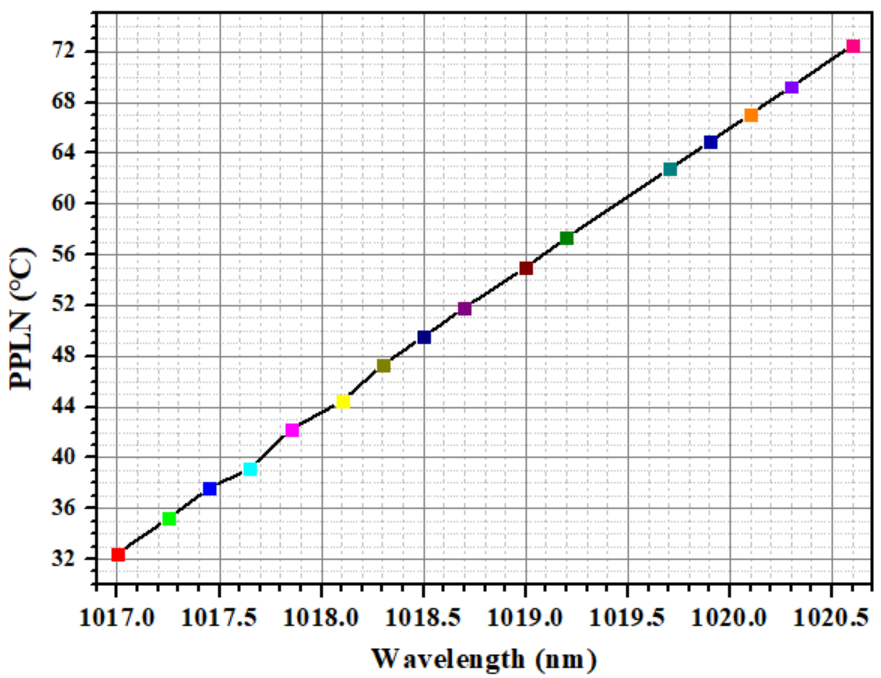

                                    ▲ 圖1：波長覆蓋范圍                                                                 ▲ 圖3：線寬圖（＞60dB的SMSR 邊模抑制比＜20kHz）

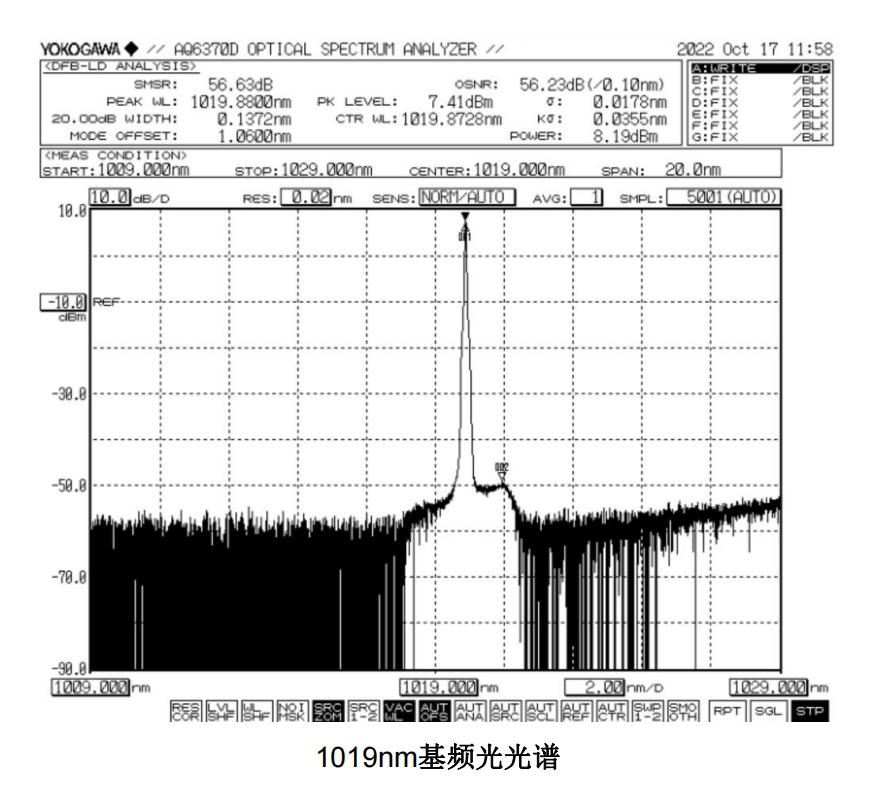

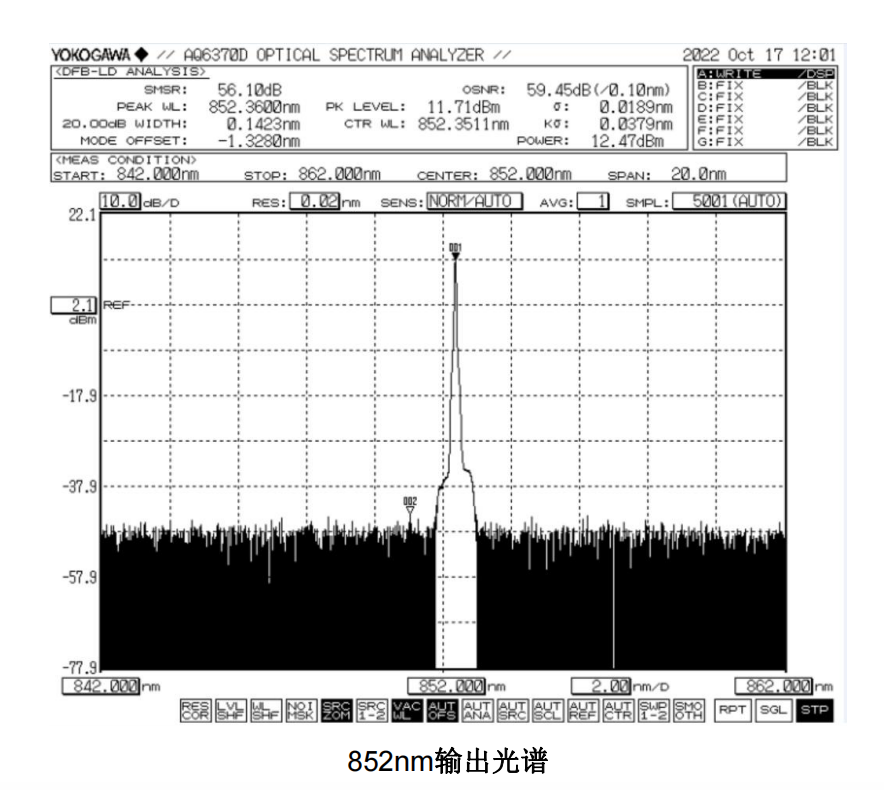

                                                                                                 ▲ 圖2：輸出光譜圖

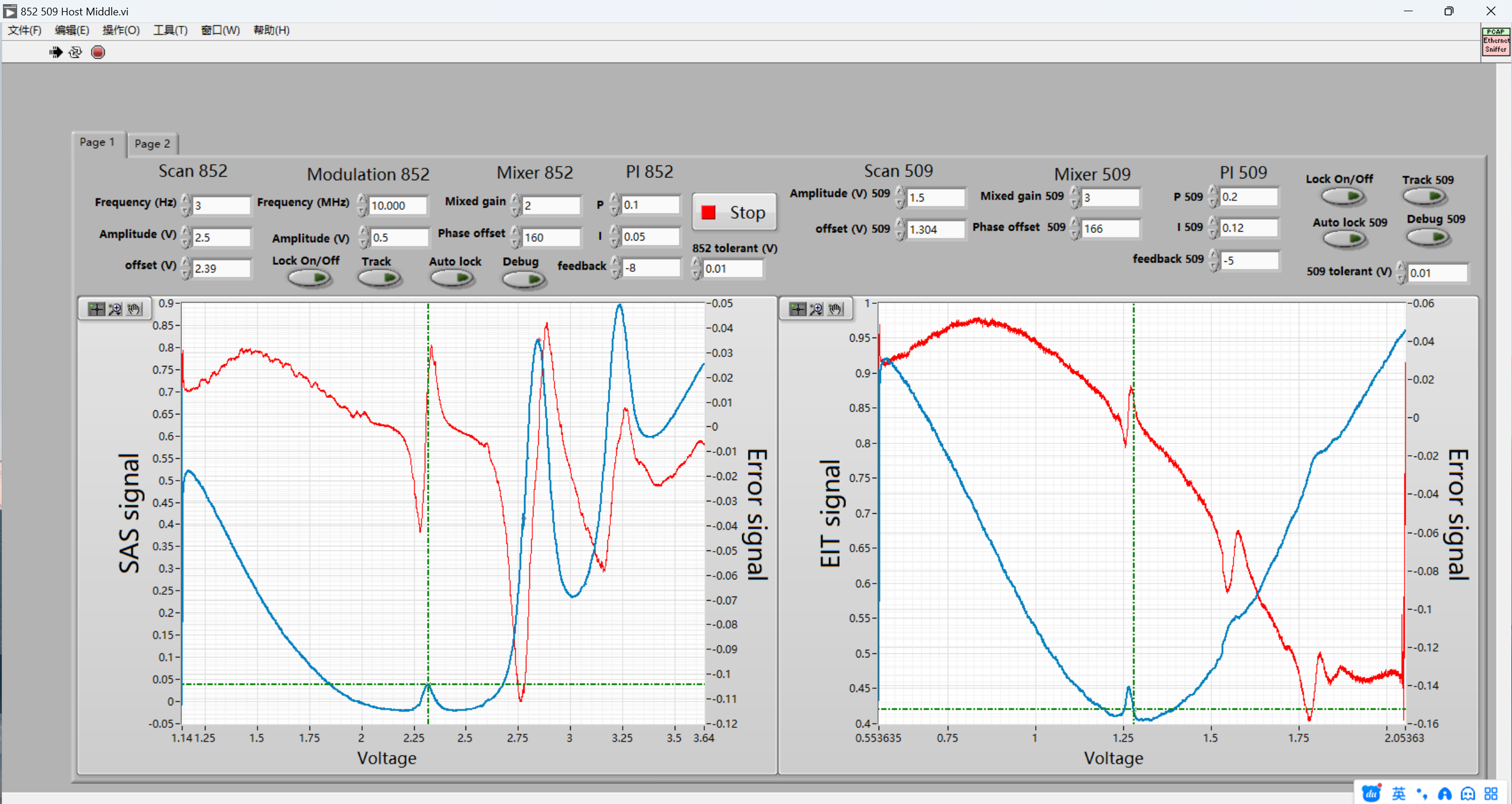

                                                                                   ▲ 圖4：吸收譜和EIT

產品不斷迭代

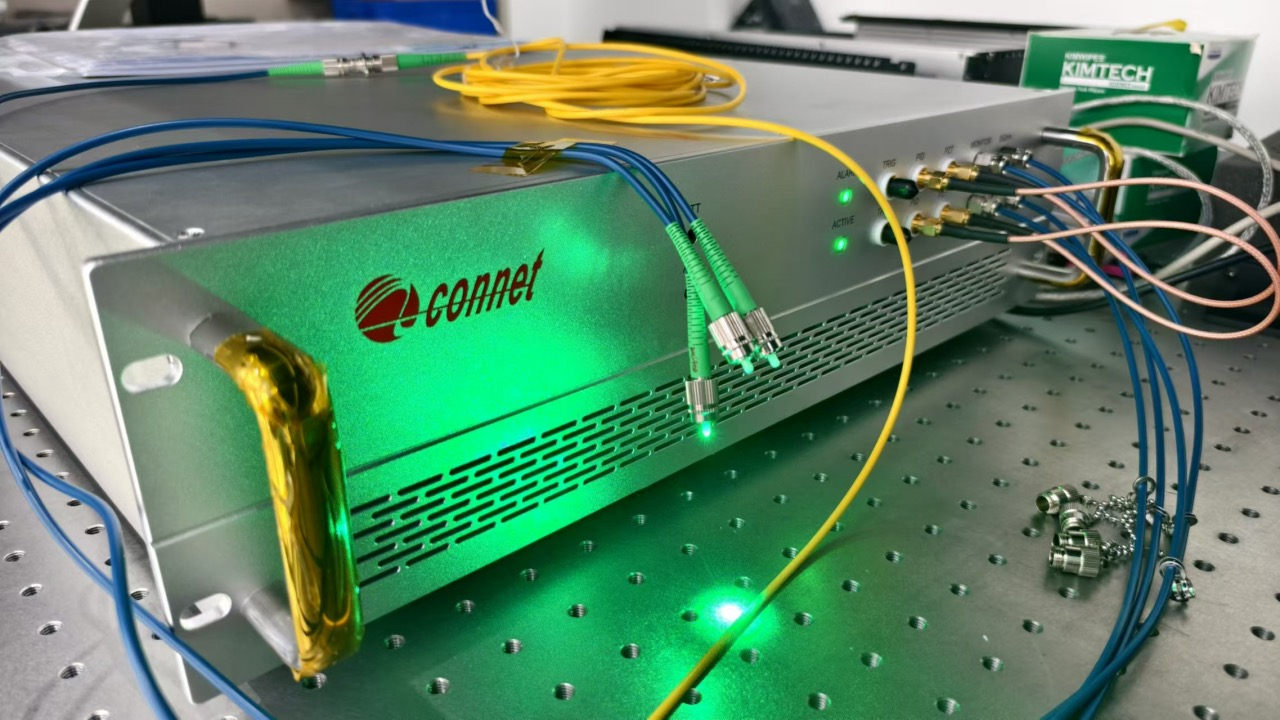

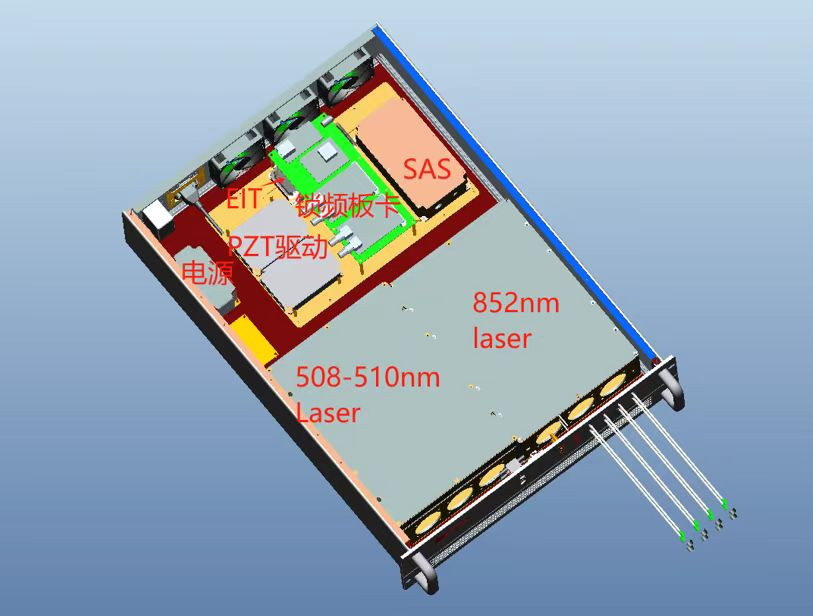

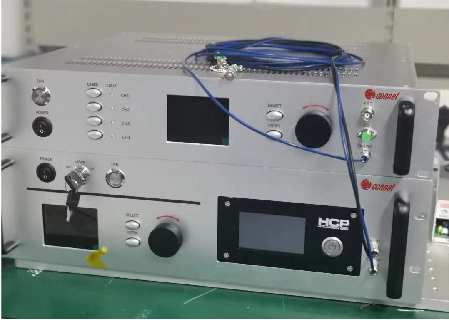

                    第一代模擬鎖頻852nm                                                  第二代分體數字鎖頻系統                                                           第三代高集成雙波長系統

OEM模塊式迭代

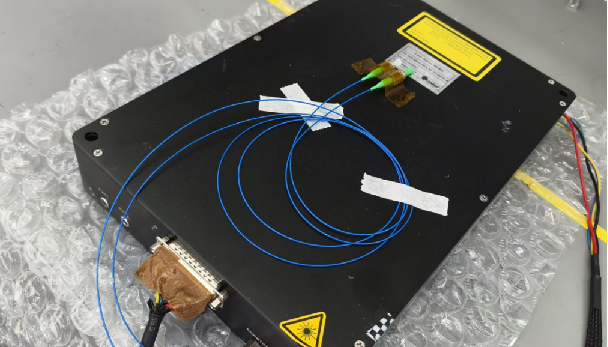

                                   第一代852nm光纖激光模塊                                                                                              第二代內置低噪聲散熱模塊

未來目標

? 自動鎖頻和失鎖重鎖
? 全國產化元器件集成
? 超外差提高瞬時帶寬
? 半導體對比及輕量化
? 超穩PDH適配鎖頻
? 更高功率輸出及光纖陣列
? 更大主量子數覆蓋和大帶寬調諧

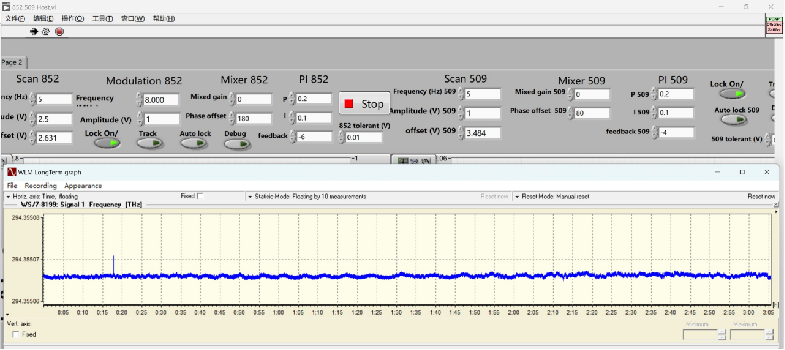

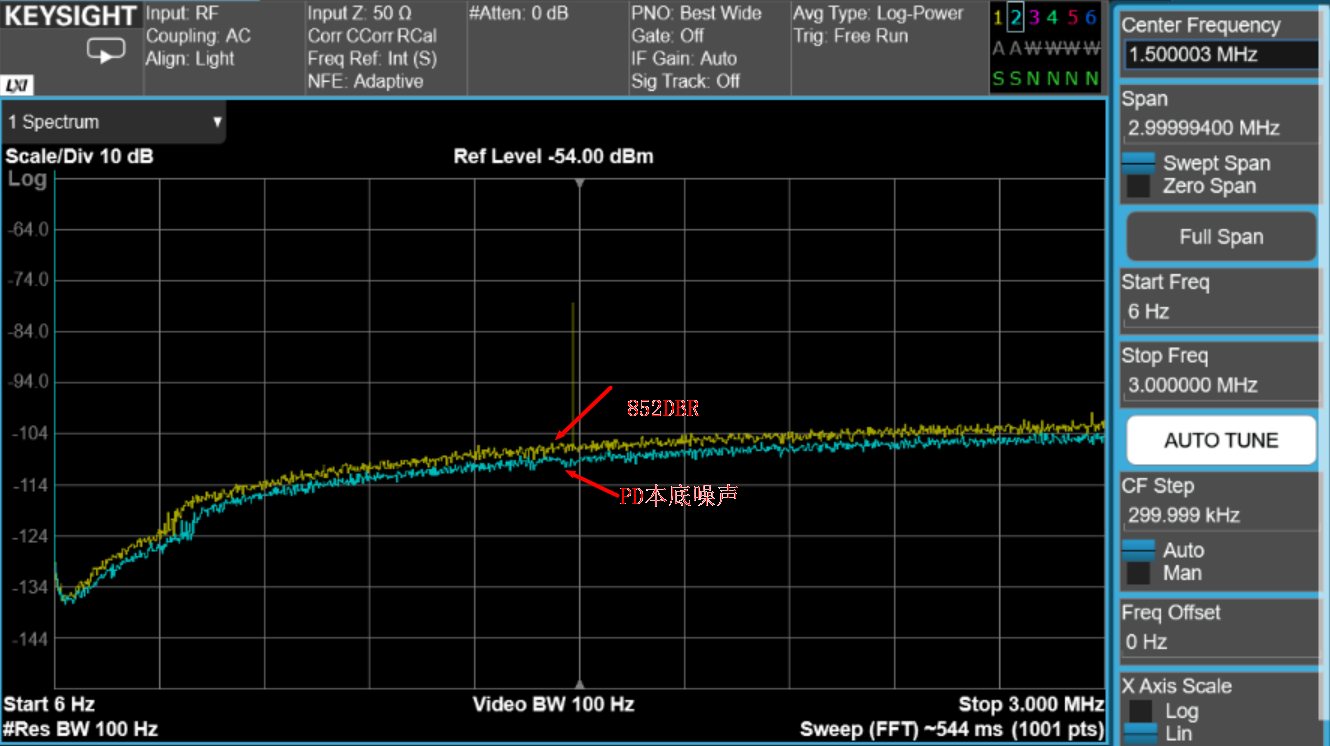

                         ▲近一步降低的RIN噪聲接近探測器本底                                                                            ▲ 3h頻率穩定度百Khz量級
