Connet 產品小講堂第十一期——窄線寬單頻半導體激光器-OEwaves篇

發布者： 瀏覽次數： 次

窄線寬單頻半導體激光器-OEwaves篇

1.美國OEwaves公司

      美國OEwaves公司憑借特有的回音壁光學微腔（WGM）技術享譽業界，其主要產品線包括基于WGM技術的超窄線寬低噪聲單頻半導體激光器，單頻激光器和低噪聲射頻信號噪聲測試儀，以及大帶寬低相位噪聲的光電振蕩器（OEO）產品等。本文就OEwaves公司回音壁光學微腔（WGM）技術，以及基于WGM的Hi-Q系列窄線寬單頻半導體激光器進行介紹。

2.回音壁（WGM）光學微腔技術

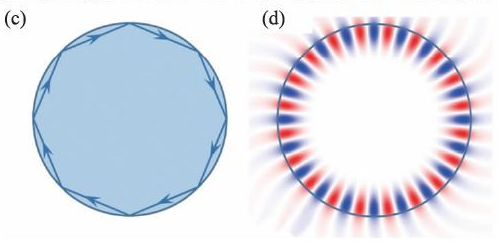

    “耳語回廊”模式(Whispering Gallery Mode簡稱WGM)最早發現于聲學體系中。早在19 世紀，著名科學家Rayleigh 就首次分析了其中的聲學原理給出了物理解釋。他認為：這是由于聲波沿著回廊光滑的墻內壁連續反射來進行傳播，傳播損耗很小。這種聲波模式也因此被命名為“耳語回廊模式”，而在中國我們習慣性叫作“回音壁模式”。由于電磁波在從光密介質向光疏介質傳播時會發生全反射現象，因此在具有旋轉對稱的幾何結構中，當光線沿著幾何結構邊界內壁傳播時會發生連續的全反射，光束被約束在環形邊界上，從而產生類似的回音壁現象。若光束繞幾何結構邊界行走一圈的光程滿足波長的整數倍時，會產生干涉加強現象即共振現象，其中用來約束光場的環形結構即被稱為回音壁模式光學微腔。



3.回音壁（WGM）光學微腔的主要參數

       描述光學微腔的回音壁模式通常有幾個特征參數，其中最重要的兩個參數分別為品質因子(Quality Factor簡稱Q) 和模式體積(Mode Volume簡稱Vm)，另外還有自由光譜范圍(Free Spectral Range簡稱FSR)，線寬(Linewidth)，功率堆積因子(Build-up Factor)和精細度(Finesse)等。在傳感領域通常要求微腔具有高品質因子和小模式體積來增加傳感器的靈敏度，如果要測量模式光譜的移動和展寬等會比較關注自由光譜范圍和精細度。



4.品質因子Q

      質因子（Quality factor）反應的是微腔儲存光子的能力，描述的是腔內光場在繞微腔傳播一周之后消耗的能量，也就是說，??值越大腔內光子壽命就會越長， ??值小的光子壽命就越短。品質因子??可以定義為腔內光子總能量與光波傳播一周的損耗的比值。

    式中 W 是腔內儲存的光子總能量，P = ???? ???? ? 是單位時間內能量的損耗，ω為諧振角頻率，??定義為腔內能量衰減到初始能量的1/??所需要的時間。
品質因子Q的另外一種表達式是Q=ωτ =λ/Δλ，ω和λ分別是模式的共振角頻率和共振波長，τ是腔內光場的光子壽命， Δλ為模式線寬。因此微腔損耗越小，光子壽命越長，則微腔的品質因子越高，回音壁模式的線寬就越窄。微腔的品質因子主要取決于微腔的本征損耗和耦合引入的外部損耗 。

 5.模式體積

       模式體積描述微腔對光子在空間上的約束程度，模式體積強烈依賴于微腔大小。對于Fabry-Pérot光學微腔，模式體積約等于腔的體積；對于回音壁模式（WGM）光學微腔，模式的截面積可以到波長的平方量級，模式體積則約為微腔周長乘以截面積。

穩定的回音壁模式要求： 2πn_effR =mλ_m，其中n_eff是模式的有效折射率，R 是微腔半徑，m是角量子數，λ_m是共振波長。

      式中分子部分內容表示能量密度對整個回音壁模式（WGM）微腔的積分，積分范圍包括了整個耦合空間。從式中能看到，模式體積越小，能量密度就越大，就能增強光與介質的相互作用。被壓縮的模場模式體積小于未被壓縮，低階模式往往具有比高階模式小的模式體積。

 6.自由光譜范圍FSR

      自由光譜范圍指其他量子數完全相同，只有角量子數相差1 的兩個回音壁模式之間的頻率或者波長間隔，可以用下面的式子描述。



      其中neff是模式的有效折射率，L是微腔的周長，可以用2πR表示，R 是微腔半徑。



7.精細度Finesse

      精細度來源于Fabry-Pérot 標準具，用來衡量標準具的光譜分辨能力，定義為自由光譜范圍與模式線寬之比。



8.功率堆積因子

      功率堆積因子用來描述腔內功率與輸入功率之比，即對應著光子在腔內循環的圈數， 表達式為B = λQ/2π2nD ，其中n 為折射率，D 為微腔的直徑。對于直徑為50 μm，品質因子為108的二氧化硅微腔，在1550 nm 波段微腔的功率堆積因子約為105。也就是光子在微腔內循環十萬圈才耗散，因此在微腔內極大地增強了光與物質相互作用。

9.回音壁（WGM）光學微腔的耦合方式

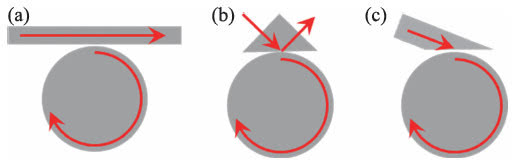

      由于回音壁模式（WGM）是基于全內反射形成，微腔內行波波矢大于自由空間波矢，由于動量失配，自由空間的光很難耦合到回音壁模式微腔內，因此通常采用近場耦合方式。常用的近場耦合方式是利用動量匹配的倏逝場進行耦合，可以達到極高的耦合效率。



10.OEwave基于回音壁模式（WGM）光學微腔的Hi-Q單頻半導體激光器

      回音壁模式（WGM）光學微腔是OEwaves公司的核心技術，據公司網站介紹，其WGM光學微腔的Q值達到10^12量級（1E12），采用的材料從紫外到中紅外波段透明（400-4500nm），適用于各種波段的半導體激光器。Hi-Q激光器的主要產品工作波段為1.0um，1.5um和2.0um，該激光器采用一體化的標準蝶形封裝，把F-P激光器芯片和回音壁模式（WGM）光學微腔集成到一起。具有出色的綜合性能，尺寸小巧，標稱的線寬達到Hz量級，甚至低于1Hz。



11. Hi-Q單頻半導體激光器的關鍵技術指標

1. 線寬

      OE4030代表了OEwaves公司Hi-Q系列窄線寬單頻半導體激光器的最高水平。其標稱的瞬時線寬為3Hz，如此窄的線寬無法通過自外差非平衡M-Z干涉儀的方式拍頻直接測試，OEwaves公司通過測試OE4030單頻半導體激光器的頻率噪聲功率譜密度，經過一定的算法，計算獲得激光器的瞬時線寬。

2 頻率噪聲

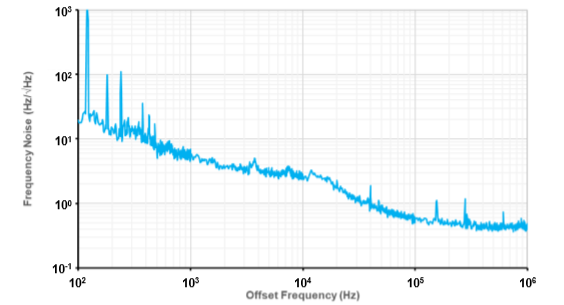

      OEwaves公司的Hi-Q窄線寬單頻半導體激光器的技術指標中提供了頻率噪聲測試的功率譜密度（PSD）曲線。



      從頻率噪聲的結果分析，OE4030確實有極低的頻率噪聲和相位噪聲，這也從另一方面驗證了其具有非常窄的瞬時線寬。不過，OEwaves的實際測試條件不得而知，目前上海瀚宇尚未對OE4030激光器進行比較測試，無法準確評價其實際性能。

3. 相對強度噪聲（RIN）

      Hi-Q激光器的本質是外腔型半導體激光器，其相對前度噪聲（RIN）性能相當優秀，根據OEwaves提供的產品技術指標，OE4030單頻半導體激光器的相對強度噪聲（RIN）為-150dBc/Hz（@10MHz），和其他半導體激光器水平相

當。

12. 對比性測試OEwaves Hi-Q單頻半導體激光器的技術分析

         Hi-Q單頻半導體激光器從技術路線上看屬于外腔注入鎖定型單頻半導體激光器。高品質因子的回音壁模式（WGM）光學微腔的作用有兩個，一是相當于一個超窄帶的光學濾波器，起到類似于外腔光柵一樣的選頻作用，把滿足WGM諧振模式的光注入到F-P激光器中，起到注入鎖定的作用，大幅度抑制F-P激光器諧振腔的噪聲。二是利用了WGM光學微腔的超長光子壽命，大幅度拉長了F-P半導體激光器的腔長，壓窄了線寬，降低激光器的相位噪聲。最終獲得超窄線寬，超低相位噪聲和頻率噪聲的窄線寬單頻半導體激光器輸出。

        回音壁模式（WGM）光學微腔巧妙平衡了較短的物理腔長和實際超長的光子壽命之間的難題。WGM光學微腔尺寸小巧，能夠和F-P半導體激光器諧振腔共同被封裝在14PIN標注蝶形封裝之中，大大提高了窄線寬單頻半導體激光器的穩定性和可靠性。

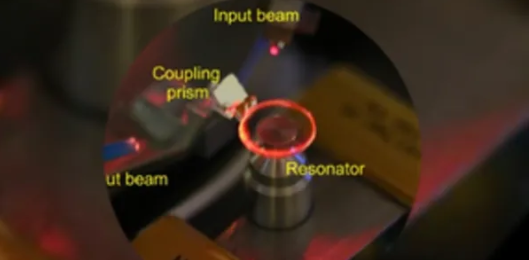

       從OEwaves公司提供的回音壁模式（WGM）光學微腔的示意圖可以得知，光學微腔的耦合方式采用了耦合棱鏡（Coupling prism），眾所周知，光學微腔的輸入輸出耦合困難，要求精度極高。這樣的耦合方式顯然對工藝控制有著很高的要求。回音壁模式（WGM）光學微腔的支撐，安裝和減震設計也并不容易實現。

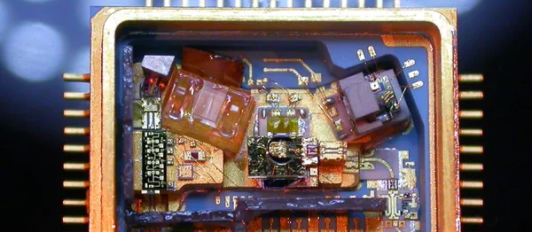

      上圖展示了OEwaves公司基于兩只Hi-Q窄線寬單頻半導體激光器技術實現的光電振蕩器（OEO）內部封裝情況，可以想象其精密對準固定工藝要求的難度。

13. 關于回音壁模式（WGM）光學微腔的品質因子（Q值）

      OEwaves公司聲稱其回音壁模式（WGM）光學微腔具有極其高的品質因子（Quality Factor），Q值可以達到1E12量級（~100 billion），這究竟是不是一個很高的Q值呢？讓我們拿一個標準的Fabry-Pérot 標準具來做比較。

Fabry-Pérot 標準具的品質因子（Q）的計算公式如下：



      假設波長為1550nm，F(xiàn)abry-Pérot 標準具長度5mm，反射率99.9%，空氣中1.0，其Q值的計算結果大約為6E15（10的15次方），大約比回音壁模式（WGM）光學微腔的品質因子（Q）要高3個數量級。

      由此可見，回音壁模式（WGM）光學微腔和Fabry-Pérot 標準具光學諧振腔相比，其品質因子Q值并不高，這和回音壁模式（WGM）光學微腔制作困難，耦合難度大恐怕都有很大的關系。

      在OEwaves公司的Hi-Q系列窄線寬單頻半導體激光器中，回音壁模式（WGM）光學微腔充當了超窄半極大值全寬（FWHM）窄帶光學濾波器，以注入鎖定的方式影響F-P半導體激光器諧振腔的諧振模式，實現窄線寬低噪聲的單頻單縱模激光輸出。其極小的模式體積不但大幅度提高了光學微腔內的光子壽命，而且降低了激光器整體的相位噪聲，從而起到了壓窄半導體激光器線寬的效果。理論上，其它高品質因子（Q值）的光學諧振腔也可以達到同樣的效果。

       受限于F-P型半導體激光器諧振腔本身的性能，比如縱模數量較多，模式競爭嚴重，導致整體噪聲水平較高。Hi-Q系列窄線寬單頻半導體激光器盡管依賴高品質因子（Q值）的回音壁模式（WGM）光學微腔已注入鎖定的方式實現了窄線寬單頻輸出，激光器的其他方面性能指標并不出色。例如，其光信噪比（OSNR）的典型值為55dB，而光譜邊模抑制比（SMSR）典型值為50dB，遠低于單頻光纖激光器。

      另一方面，OEwaves公司的回音壁模式（WGM）光學微腔和F-P型半導體激光器諧振腔之間采用了空間耦合方式，考慮到回音壁模式（WGM）光學微腔的輸入輸出耦合困難，以及光學精密對準的要求，Hi-Q系列單頻半導體激光器相對容易失諧出現跳模現象，從產品的技術指標看，其1550nm波段的單頻半導體激光器波長溫度調諧范圍限定在10GHz（0.08nm），這是一個相當小的范圍。而單頻光纖激光器的波長溫度調諧范圍一般可達100GHz以上。

      從技術的角度出發，OEwaves的回音壁模式（WGM）光學微腔和RIO公司的平面光波導光柵（PLANEX）窄線寬單頻半導體激光器技術都基于外腔的思想，和相對傳統的光纖光柵外腔半導體單模激光器的出發點沒有本質區別，國內的大族銳波公司采用體光柵（VBG）作為外腔選取單縱模的窄帶濾波器也是同樣的機理。窄線寬單頻半導體激光器的實現路徑都如出一轍，那就是大幅度增加激光器諧振腔的腔長，提高諧振模式的相位匹配條件的門檻和標準，從而降低激光器的相位噪聲和頻率噪聲，實現超窄線寬的單頻單縱模輸出。

      單頻光纖激光器通常采用全光纖的方式實現，和單頻半導體激光器相比各有優缺點。理論上，單頻光纖激光器擁有更長的諧振腔長度，光子壽命更長，因而會實現更低的相位噪聲和頻率噪聲，也就是更窄的線寬輸出。其代價則是容易受到工作環境的影響，穩定性偏差。上海瀚宇的CoSF-R優化行波腔型超窄線寬單頻光纖激光器采用了極高品質因子（Q值）的全光纖結構的光學微腔對低噪聲單模激光器諧振腔實現注入鎖定，有望獲得比Hi-Q系列單頻半導體激光器更低噪聲，更窄線寬的單頻單縱模輸出。

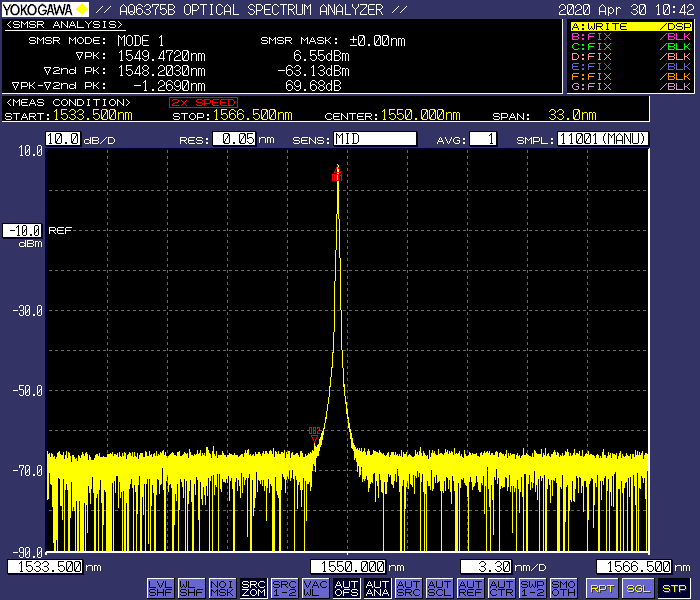

      下圖展示了上海瀚宇CoSF-R超窄線寬單頻光纖激光器的典型輸出光譜，其光譜邊模抑制比（SMSR）超過70dB。

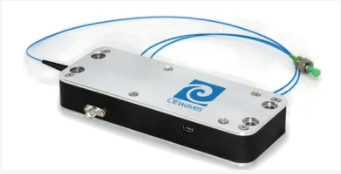

       值得一提的是，OEwaves公司的HI-Q窄線寬單頻半導體激光器模塊的封裝尺寸是152x58.4x25mm，這個尺寸和上海瀚宇CoSF-D的標準模塊尺寸相當（145x100x25mm）,大于CoSF-D-Mini（110X70x25mm）系列。這說明回音壁模式（WGM）光學微腔的安裝和穩定控制有較高的要求。
