Connet 產品小講堂第二期——分布反饋(DFB)型窄線寬單頻光纖激光器

發布者： 瀏覽次數： 次

分布反饋（DFB）型窄線寬單頻光纖激光器

1.什么是單頻激光器？

      單頻激光器通常指的是單縱模輸出，頻譜線寬很窄的激光器。主要包括單頻半導體激光器和單頻光纖激光器兩大類。那么多窄的頻譜線寬才能夠被稱作單頻呢？沒有完全統一的標準，通常業界把線寬小于百kHz的單縱模激光稱為單頻激光，而線寬達到數百kHz甚至MHz以上的單縱模激光器只是被看做窄線寬激光器，例如通信領域被廣泛使用的DFB型半導體激光器，和DBR型半導體激光器，線寬從幾百kHz到10MHz。這樣的激光器很少被叫做單頻激光器。從諧振腔的構成和輸出激光模式來看，這類的半導體激光器可以看做是單縱模輸出，只是頻譜線寬還不夠窄。

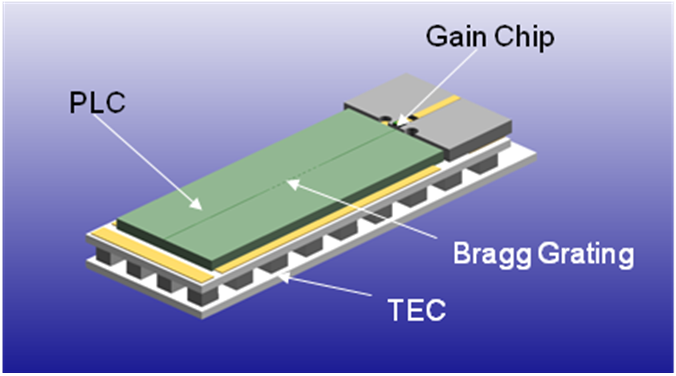

      業內認可的單頻半導體激光器都采用了腔內或者腔外的線寬壓窄技術，例如外腔型半導體激光器就是典型的單頻半導體激光器，外腔的技術包括采用制作在平面光波導（PLC）上面的窄帶光柵，窄帶光纖布拉格光柵（FBG），體光柵（VBG）等等，其核心思想是加長半導體激光器的諧振腔長度，窄帶低反射率光柵將選頻的激光頻率注入諧振腔從而“鎖定”諧振腔的輸出頻率，降低頻率噪聲和相位噪聲，獲取更窄線寬的單頻激光輸出。下面的示意圖展示了美國RIO公司的PLANEX外腔單頻半導體激光器的技術。



       增益芯片是普通的F-P腔設計，多縱模輸出，其典型的光譜寬度達到及格nm，平面光波導（PLC）由Silica-on-Si材料構成，上面制作的窄帶的光柵（Bragg Grating），和增益芯片相比，相當長的光柵形成的外腔（ECL）對激光器的線寬壓窄起到了關鍵的作用。

      單頻光纖激光器往往能夠?qū)崿F(xiàn)更窄的線寬，其中一個最重要的原因是單頻光纖激光器的諧振腔比單頻半導體激光器的諧振腔要長很多倍。從外腔型單頻半導體激光器的技術路線和思想就可以理解這一點。更長的腔長意味著諧振腔內光子的壽命更長，我們可以把滿足諧振腔震蕩條件的“波”，無論是駐波還是行波，看成光子流。這些波在諧振腔內震蕩或者行進的時間越長，能夠滿足諧振腔內相位匹配條件的光子就越少，最終輸出的光波（選頻得到固定的頻率或者波長）相位噪聲就越低，輸出激光的頻譜線寬也就越窄。對于這樣的現象我們可以形象地理解為：體力不支，自身?xiàng)l件不足夠優秀的光子們?cè)陂L(zhǎng)途跋涉的諧振腔內長跑過程中逐漸掉隊被淘汰了，最終能夠測試合格達到終點的光子數量減少，但是都很優秀。從另外一個角度，我們可以感受到這一點，單頻半導體激光器的輸出功率可能有幾十個mW，而諧振腔直接輸出未經放大的單頻光纖激光器則比較難實現高功率的輸出。例如：低噪聲摻鉺光纖的DFB型單頻光纖激光器諧振腔直接輸出功率通常只有幾十到幾百個uW。

2. 單頻光纖激光器如何實現？

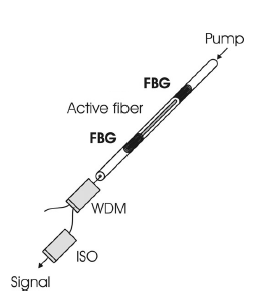

       單頻光纖激光器的諧振腔構成和單頻半導體激光器在原理上沒有區別，只是增益介質變成了稀土摻雜光纖。其諧振腔的結構分為短直腔型和環形腔型。其中，短直腔型單頻光纖激光器的經典結構包括分布反饋（DFB）型，和分布布拉格反射（DBR）型。下圖展示了兩種結構的單頻光纖激光器的原理圖：



                       分布反饋（DFB）型單頻光纖激光器                                                       分布布拉格反射（DBR）型單頻光纖激光器

         上海瀚宇的CoSF-D型窄線寬單頻光纖激光器就是分布反饋（DFB）型結構的單頻光纖激光器。而CoSF-R型“優化行波腔”型超窄線寬單頻光纖激光器就是基于環形腔結構的單頻光纖激光器，我們將在后續的產品技術講堂中進行介紹。

分布反饋（DFB）型單頻光纖激光器的增益介質是稀土摻雜光纖，不同的稀土元素決定了激光器的工作波段，例如摻鐿（Yb）光纖工作在0.9-1.1um，摻鉺（Er）光纖和鉺鐿共摻（ErYb）光纖工作在1.5-1.6um，摻銩（Tm）和摻鈥（Ho）或者共摻的光纖工作在1.7-2.1um。
       分布反饋（DFB）型單頻光纖激光器的諧振腔由刻寫在稀土摻雜光纖上的相移光柵構成。所謂相移光柵，指的是兩端均勻周期的光纖布拉格光柵（FBG）之間有合適的距離，形成了π/4或者π/2的相移。我們把這樣的光柵稱之為有源相移光柵，它不但起到了頻率（波長）選擇的作用，也構成了光纖激光器的諧振腔。

                                                                         分布反饋（DFB）型單頻光纖激光器

      分布反饋（DFB）型單頻光纖激光器的原理和DFB型半導體激光器一脈相承。有源區增益介質上布滿了精心制作的有合適周期的光柵，其工作波長主要受到光柵周期的影響。

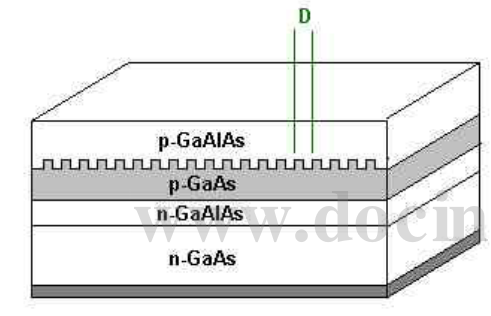

                     分布反饋（DFB）型半導體激光器

       從激光產生的三要素出發，我們可以發現分布反饋（DFB）型單頻光纖激光器中有源相移光柵是一個及其關鍵的器件。制作出性能優秀的有源相移光柵并不容易，可以說這個光柵的性能決定了分布反饋（DFB）型單頻光纖激光器的綜合性能。其中的技術難點包括：稀土摻雜光纖的選擇，高反射率相移光柵的刻寫，光柵長度，封裝等等。上海瀚宇歷時多年的艱苦研發，現在已經全面掌握了有源相移光柵制作的所有關鍵技術，形成了獨立自主的知識產權，成功推出CoSF-D系列分布反饋（DFB）型單頻光纖激光器產品。綜合性能指標已經無限接近丹麥NKT Photonics公司的Koheras系列分布反饋（DFB）型單頻光纖激光器，取得了良好的市場反響和廣泛贊譽，并于近期獲得了由武漢光博會執行承辦方--上海意桐光電科技有限公司發起，聯合中國激光雜志社共同主辦的，專注于中國光電子行業市場發展和光電子企業品牌的大型評選活動 首屆“光環獎”中的科研激光產品獎。

3.分布反饋（DFB）型單頻光纖激光器的優點

      分布反饋（DFB）型單頻光纖激光器的優點很突出，其諧振腔結構簡單，光路器件很少，在抗環境干擾能力和成本控制方面和其他結構的單頻光纖激光器相比有不可比擬的優勢。
      上海瀚宇CoSF-D系列分布反饋（DFB）型單頻光纖激光器產品技術成熟，波長覆蓋范圍廣泛，產品經歷了苛刻的可靠性實驗，例如GJB艦載、機載和車載環境下的震動沖擊等，適合惡劣的工作環境。產品線涵蓋1.0um波段，1.5um波段，輸出功率從mW量級到數百瓦量級，產品性能優秀。
      在保持分布反饋（DFB）型單頻光纖激光器及其優秀的相位噪聲性能的同時，上海瀚宇采用特有的相對強度噪聲（RIN）抑制技術，配合低噪聲多級光纖放大器，使得CoSF-D系列產品成為相干多普勒激光雷達，基于干涉儀的分布式光纖傳感，相干激光通信，高功率光譜合成以及相干合成激光器系統，精密測試測量，振動和聲波探測，冷原子物理研究等重要應用的理想光源。
