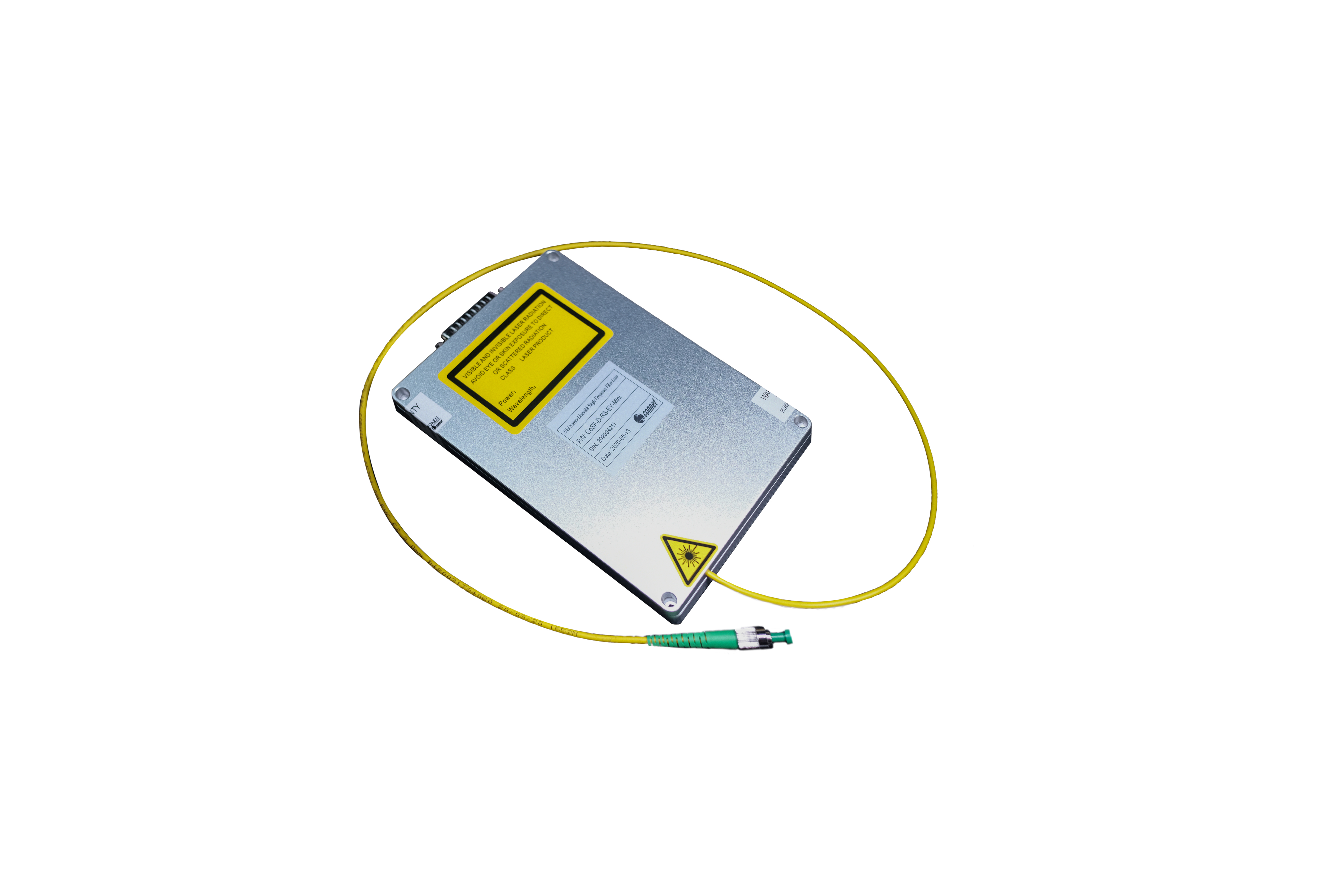

精品速遞——CoSF-D Mini型窄線寬單頻光纖激光器
產品特點：
? 超窄線寬：<10kHz; <1kHz
? 穩定的單頻、單偏振工作
? 無跳模，無突發噪聲
? 低相位噪聲和頻率噪聲
? 低相對強度噪聲（RIN）
? 高可靠性
? 尺寸110x70x25mmmm
應用領域：
? 分布式光纖傳感
? 相干激光雷達
? 光纖水聽器
測試產品數據
|
測試參數 |
測試結果 |
|
中心波長 |
1549.73nm |
|
輸出功率 |
20mW |
|
線寬 |
8kHz |
|
邊模抑制比 |
55.46dB |
|
光束質量 |
<1.05 |
|
弛豫振蕩峰值頻率 |
~1300kHz |
|
RIN@峰值 |
~ -133dBc/Hz |
|
RIN@10Mhz |
<-140dBc/Hz |
|
PER |
>25dB |
|
輸出隔離度 |
>32dB |
|
輸出功率穩定性(RMS) |
<1% |
|
工作溫度 |
0-50℃ |
|
存儲溫度 |
-20-65℃ |
|

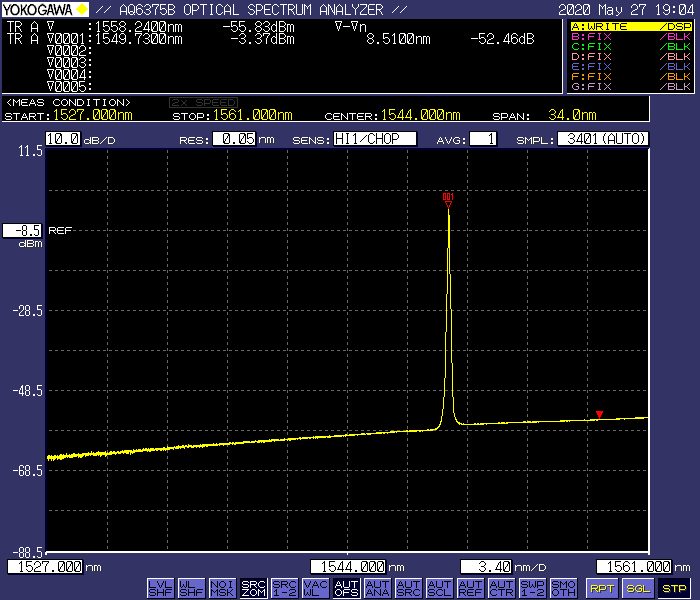

激光光譜圖 |
圖 1 |
|

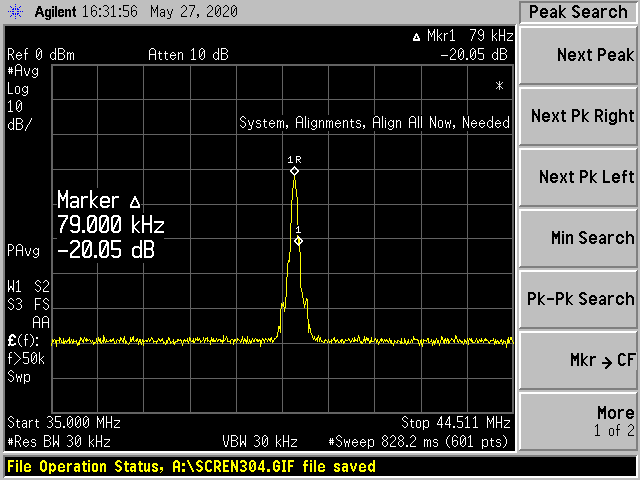

拍頻頻譜圖 |
圖 2 |
|
強度噪聲圖 |
圖 3 |
|
相位噪聲圖 |
圖 4 |
產品名稱
CoSF-D Mini型窄線寬單頻光纖激光器
P/N
CoSF-D-RS-EY-Mini
S/N
202004211
測試數量
1臺
工作模式
連續, 單頻 & 單縱模
輸出尾纖
1m，0.9mm護套，PM1550-XP，F(xiàn)C/APC
監測端尾纖
可選
模塊尺寸
110x70x25mm
控制接口
RS485
環境條件以及供電要求
|
參數 |
技術指標 |
|
供電電源 |
+12VDC, 1A |
|
測試溫度 |
25℃ |
|
環境濕度 |
<90% |
|
預熱時間 |
<30分鐘 |
▲ 圖 1：光譜圖 ▲ 圖 2：頻譜圖

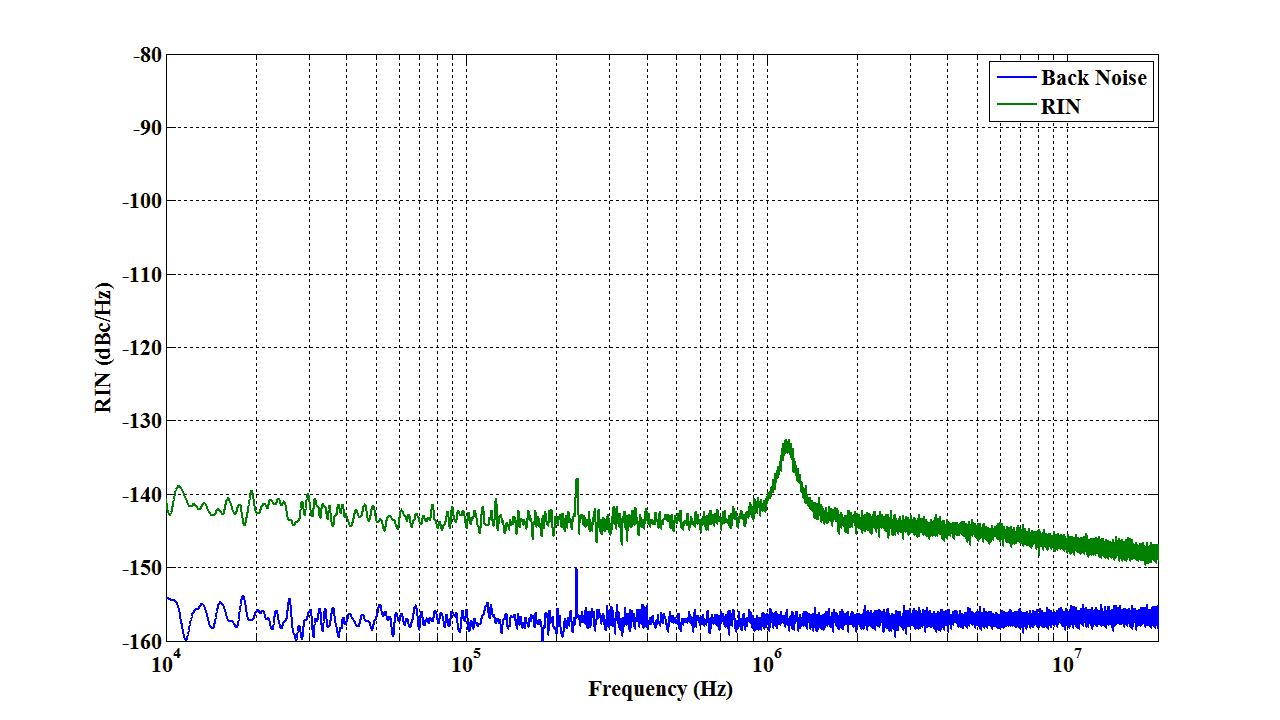

▲ 圖 3：RIN

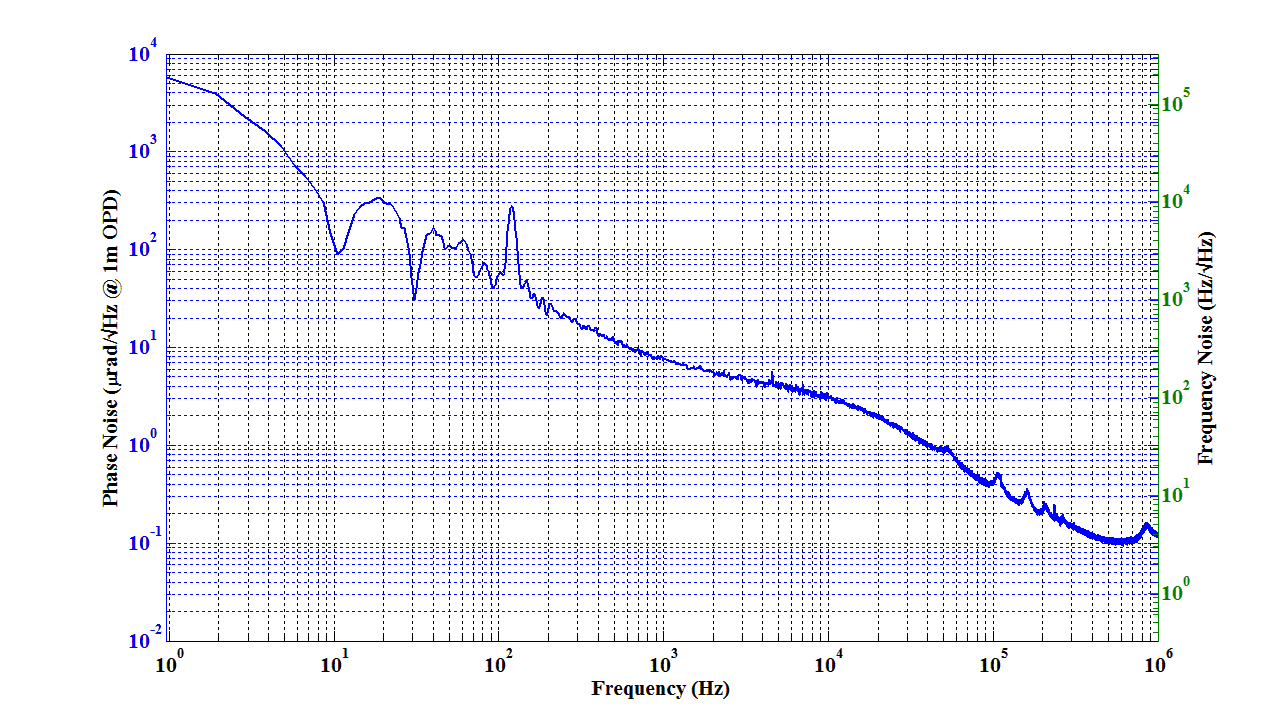

▲ 圖 4：相位噪聲
