633nm單頻光纖激光器
上海瀚宇633nm單頻光纖激光器基于成熟的1.0um波段和1.5um波段分布反饋布拉格光柵（DFB）型低噪聲單頻光纖激光器技術，擁有獨立自主的知識產權，通過非線性頻率變換技術，實現了穩定的線偏振，單縱模，超窄線寬的633nm波段單頻激光輸出。和傳統的HENE型半導體激光器相比，CoSF-FC-D-633具有更窄的線寬，更低的相位噪聲和頻率噪聲，和更為優秀的光束質量。
測試產品相關信息
|
產品名稱 |
633nm單頻激光器 |
|
P/N |
CoSF-FC-D-633 |
|
工作模式 |
單頻單縱模 |
|
Monitor |
PM980，1米，3mm尾護套， FC/APC連接器 |
|
Output |
PM630，1米，3mm尾護套， FC/APC連接器 |
|
模塊尺寸 |
320mmx240mmx80mm |
|
通信連接線 |
RS485 |
|
供電電源 |
24V/6A |
|
技術參數 |
單位 |
測試結果 |
|
中心波長 |
nm |
632.9954 |
|
輸出功率 |
mW |
103 |
|
監測功率 |
mW |
9 |
|
基頻光1 1562nm線寬 |
kHz |
4.7 |
|
基頻光2 1064nm線寬 |
kHz |
8.2 |
|
溫度調諧 |
nm |
0.3 |
|
PZT1調諧 |
GHz |
1.1@5V |
|
PZT2調諧 |
GHz |
4.4@5V |
|
AOM移頻 |
MHz |
80MHZ |
|
偏振消光比 |
dB |
20.4 |
|
輸出隔離度 |
dB |
＞30 |
|
光譜 |
|
圖1 |
|
線寬 |
|
圖2 |
|
PZT調諧 |
|
圖3 |
|
功率穩定性 |
|
圖4 |
|
輸出光纖 |
|
PM630/PM980 |
測試環境
|
參數 |
技術指標 |
|
供電電源 |
24V/6A |
|
測試溫度 |
25℃ |
|
環境濕度 |
<90% |
|
預熱時間 |
<30 minutes |
注：上位機軟件設備1溫度和設備2溫度用以設置基頻光波長（溫度設置范圍為20-45℃）,輸出功率最大值設置為100mW，PPLN晶體溫度需要與波長匹配.
表一：光柵溫度與輸出波長及功率對照表
|
光柵1溫度（℃） |
光柵2溫度（℃） |
波長（nm） |
晶體溫度（℃） |
|
45 |
45 |
633.1298 |
30 |
|
38 |
45 |
633.0815 |
29.3 |
|
38 |
40 |
633.0313 |
28.7 |
|
38 |
36.5 |
632.9954 |
28 |
|
38 |
30 |
632.9324 |
26.3 |
|
38 |
25 |
632.8838 |
25.9 |
|
38 |
20 |
632.8361 |
24.9 |

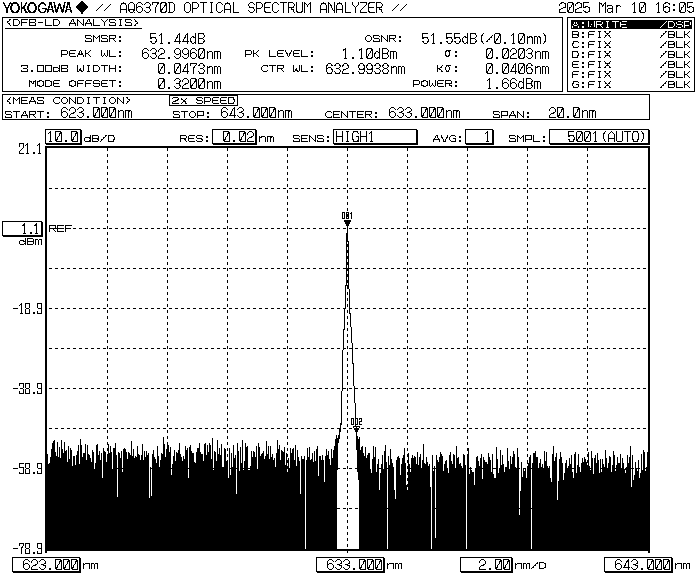

圖1：光譜圖
▲ 633nm輸出光譜
圖2：線寬

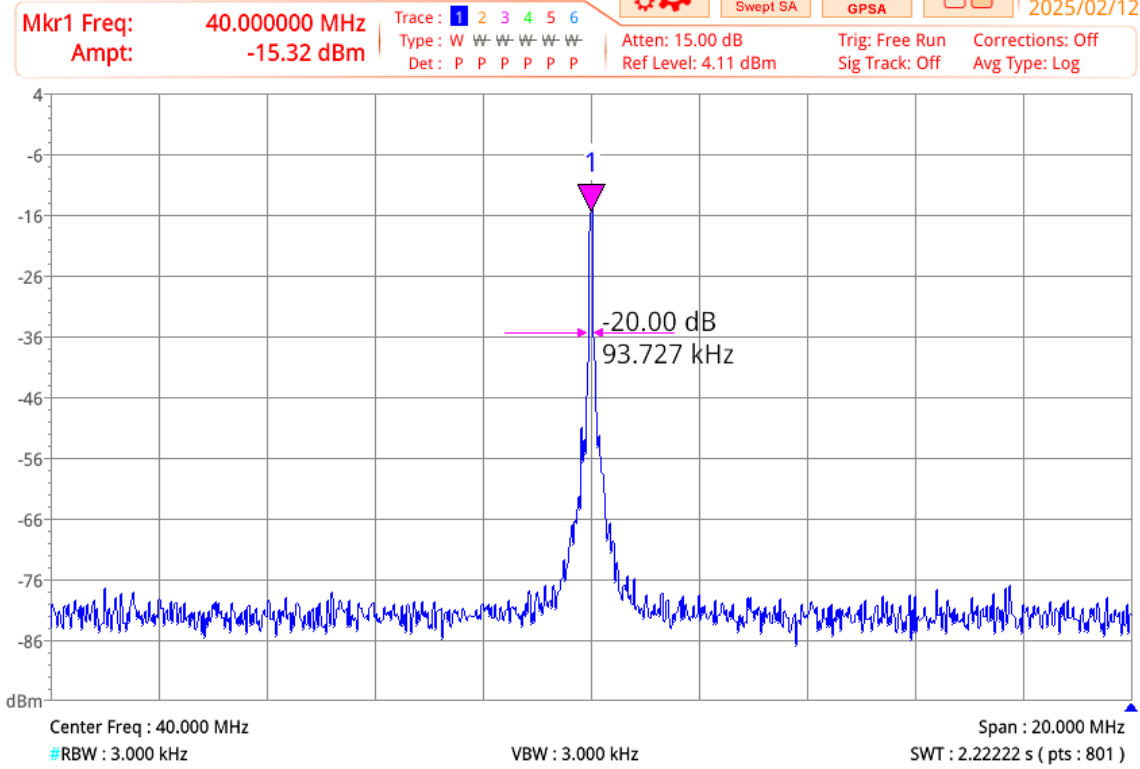

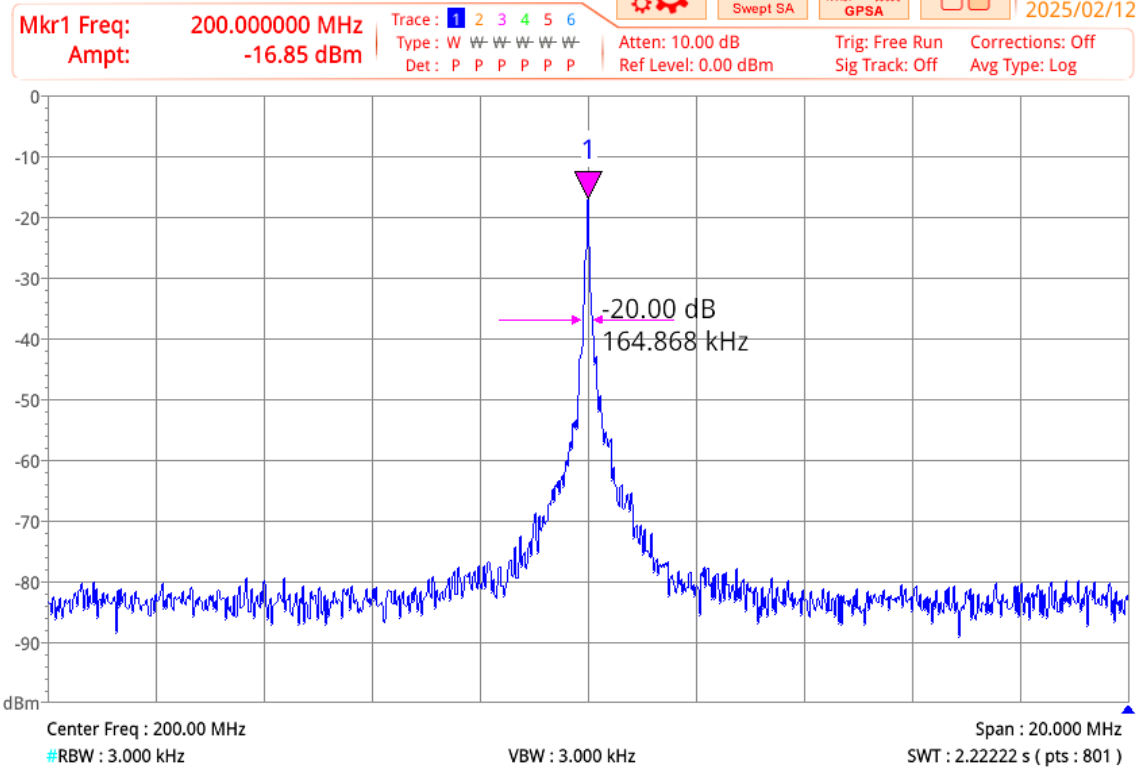

▲ 基頻光1562nm線寬測試圖 ▲ 基頻光1064nm線寬測試圖

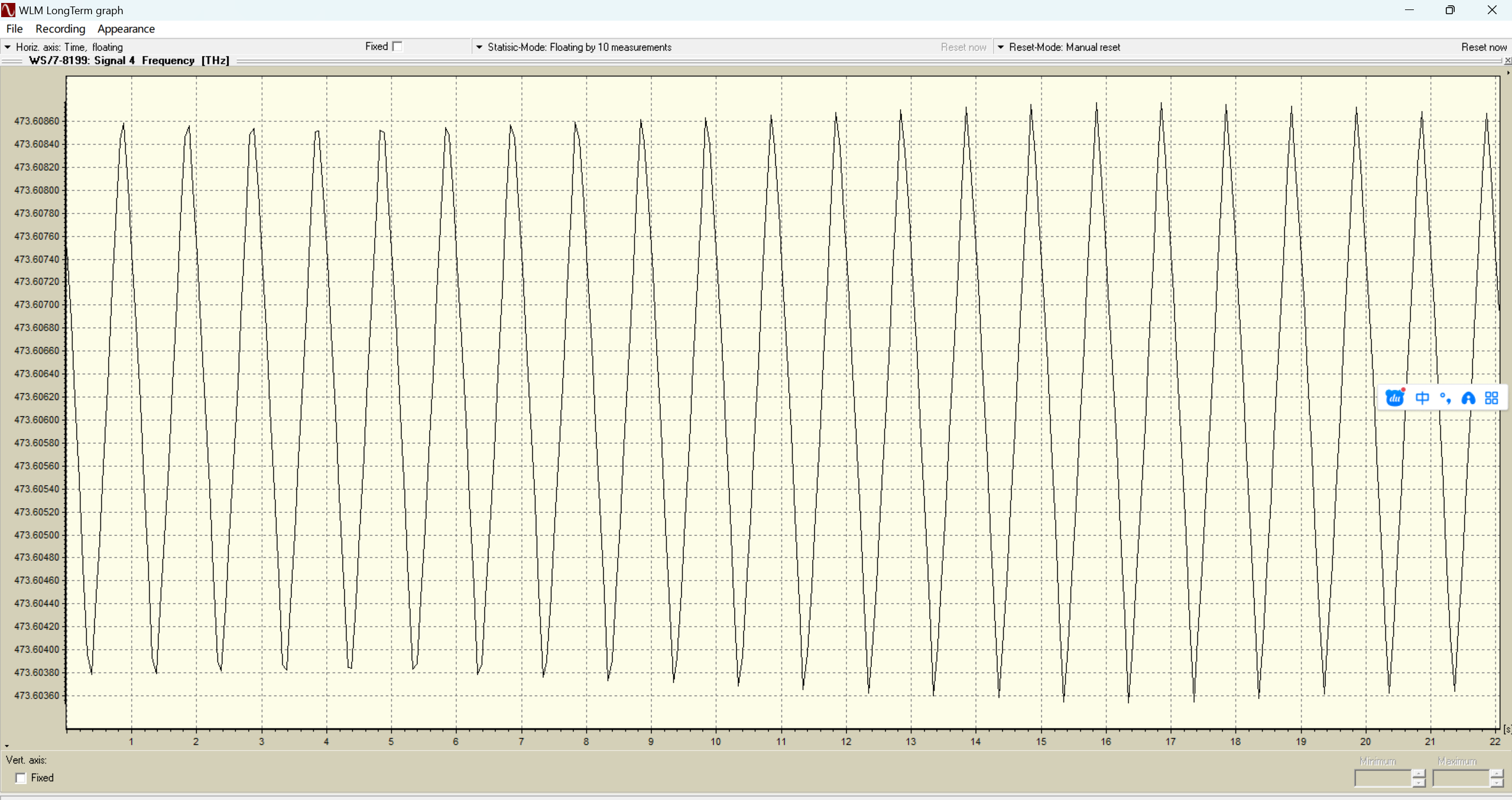

圖3：PZT調諧
▲ PZT1三角波掃描信號 ▲ PZT2三角波掃描信號
圖4：功率穩定性
▲ 8h功率穩定性
