精品速遞——1940nm高功率準連續（QCW）光纖激光器（60W/600W）
上海瀚宇2.0um波段系列高功率準連續（QCW）光纖激光器采用主震蕩器功率放大（MOPA）結構；通過優化放大器的泵浦功率和增益光纖長度，以及適當?shù)谋P繞光纖，在提高輸出功率的同時獲得最佳光束質量，且不會使得脈沖變形，在毫秒量級長脈沖工作的情況下保證了近乎理想的方波脈沖輸出。MOPA結構設計實現了窄光譜寬度輸出（<0.7nm）,以及近衍射極限的輸出光束質量。
上海瀚宇的2.0波段高功率準連續光纖激光器可用于工業加工、科學研究和生物醫療等領域，包括激光泵浦、透明聚合物焊接和各種醫療外科應用，如泌尿外科、尿路碎石術和普通外科手術中的切除、消融、汽化、凝固和止血等。
上海瀚宇的2.0波段高功率準連續光纖激光器的典型工作波長為1940nm，可以根據要求定制1900-2050 nm范圍內的任意波長的產品。
主要測試產數據
|
技術參數 |
單位 |
技術指標 |
測試結果 |
||
|
最小值 |
典型值 |
最大值 |
|||
|
中心波長 |
nm |
1939.5 |
1940 |
1940.5 |
1940.1(圖3） |
|
連續模式下最大輸出功率 |
W |
60 |
- |
- |
61.5 |
|
脈沖模式下最大輸出功率@1ms/100Hz |
W |
60 |
- |
- |
65.2 |
|
可調脈寬 |
us |
40 |
1000 |
5000 |
圖一,圖二 |
|
可調頻率 |
Hz |
1 |
10 |
2500 |
圖一,圖二 |
|
邊模抑制比 |
dB |
50 |
- |
- |
52.66 |
|
譜寬@20dB |
nm |
- |
- |
1 |
0.26（圖3） |
|
輸出方式 |
- |
- |
- |
- |
SMA905 |
|
輸出長度 |
m |
- |
- |
- |
2 |
|
散熱方式 |
- |
- |
- |
- |
風冷 |
|
工作溫度 |
℃ |
10 |
- |
40 |
Pass |
|
存儲溫度 |
℃ |
-45 |
- |
65 |
Pass |
|
輸出功率不穩定度@1h |
% |
- |
1 |
2 |
圖4 |
|
指示光波長 |
nm |
- |
532 |
- |
- |
|
指示光功率 |
mw |
1 |
- |
- |
>1mw |

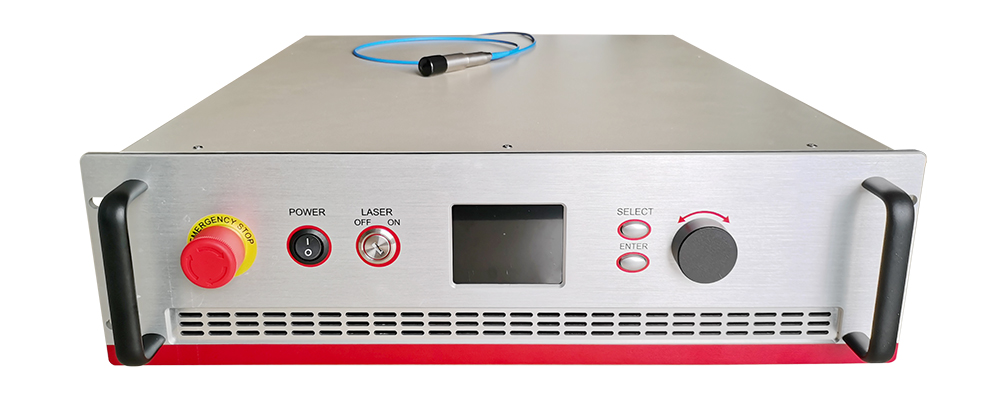

產品名稱
1940nm高功率準連續（QCW）光纖激光器（60W/600W）
P/N
TFL-1940-QCW-60/600-B
S/N
202206167
工作模式
連續/脈沖
輸出光纖
2m長鎧裝BD-G25/250-11FA（NA:0.11）光纖
模塊尺寸
335mm*450mm*145mm
通信連接線
RS232/Ethernet
供電電源
48V
SMA905連接器
環境條件及供電要求
參數
技術指標
供電電源
48V
測試溫度
25℃
環境濕度
<90%
預熱時間
<30 minutes
提示：建議電源供電4KW.
輸出脈沖時域

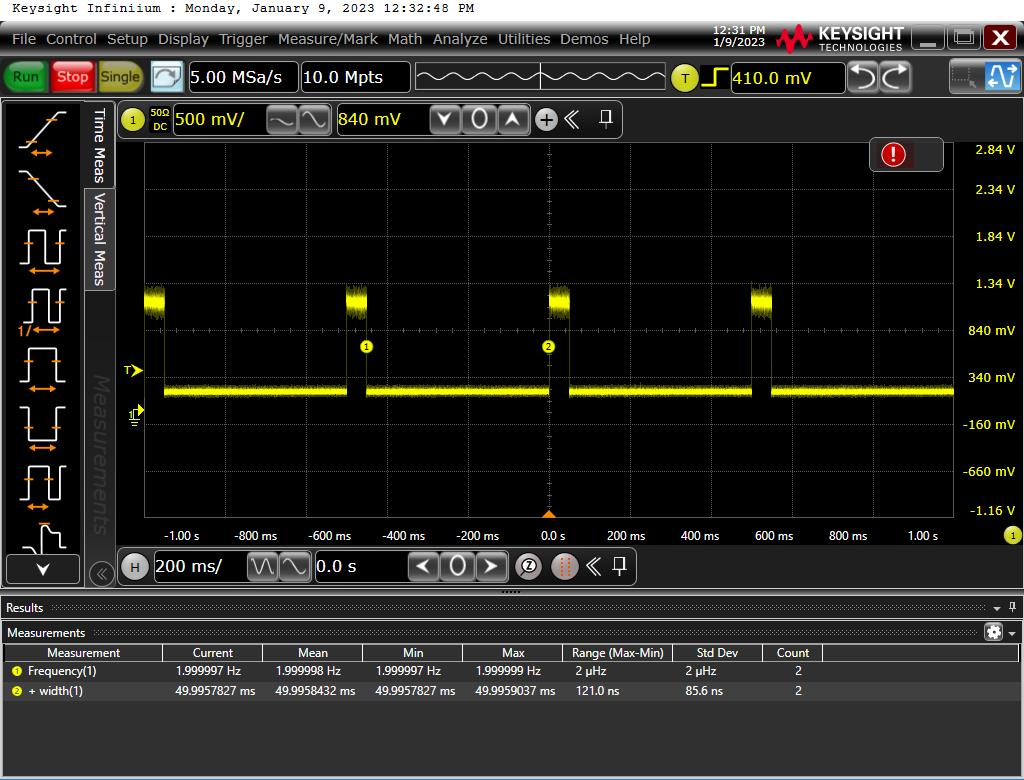

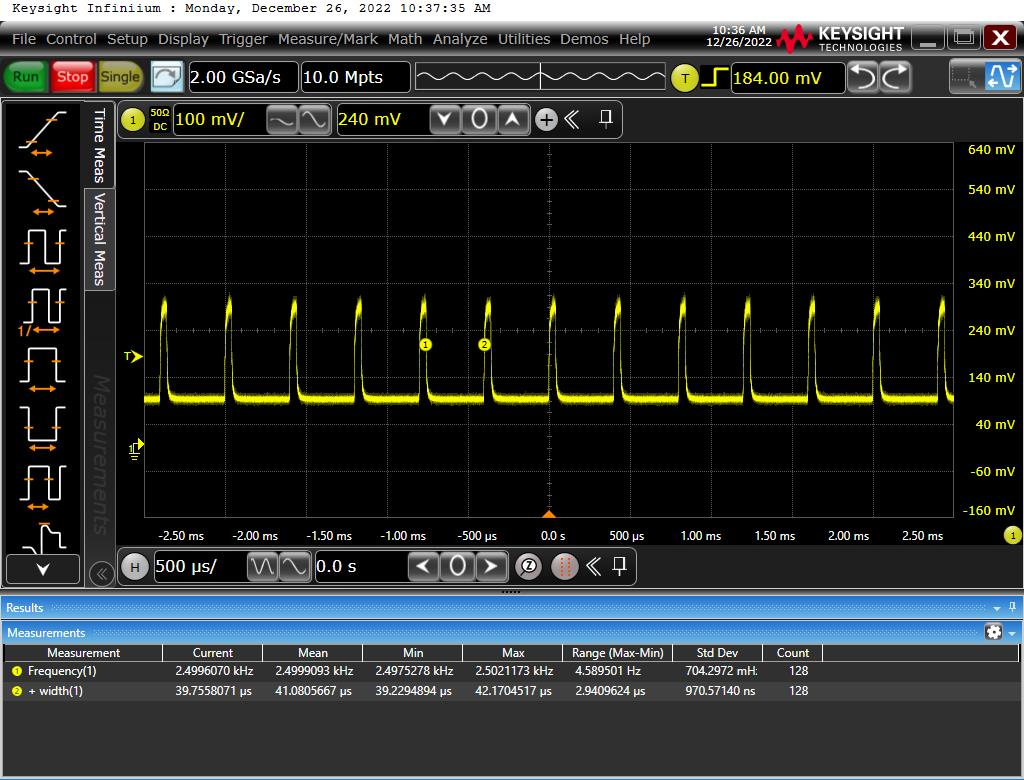

▲ 圖一：40us/2500Hz ▲ 圖二：50ms/2Hz

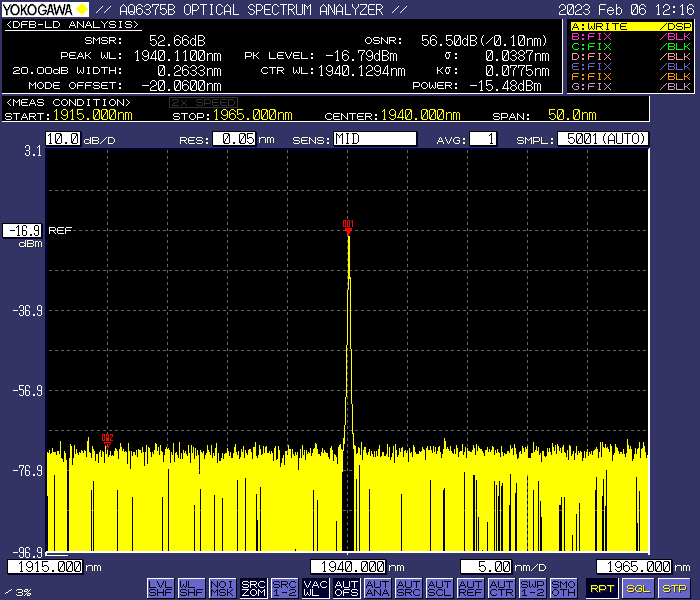

▲ 圖三：輸出光譜

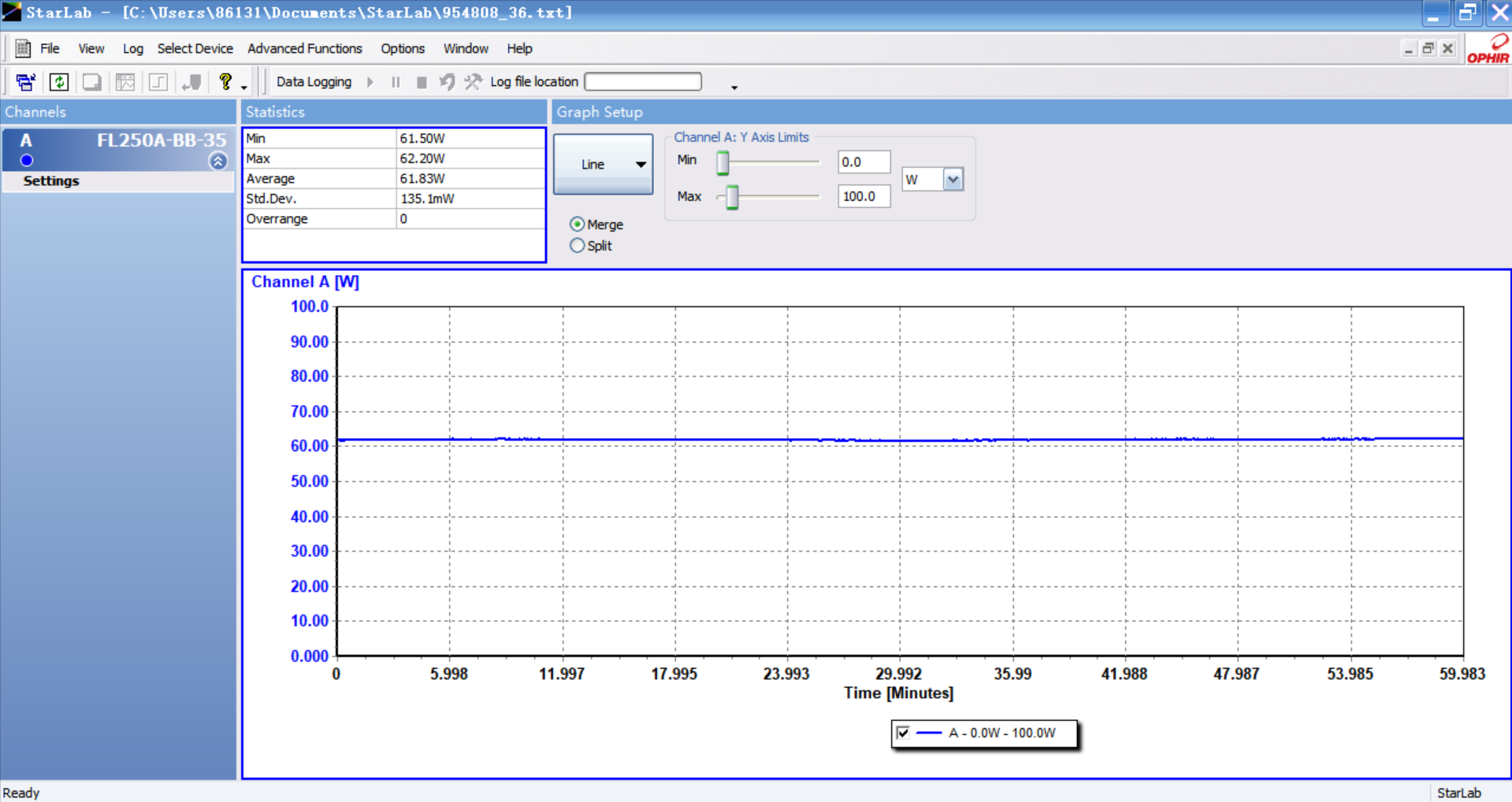

▲ 圖四：1h輸出功率不穩定度：±0.6%

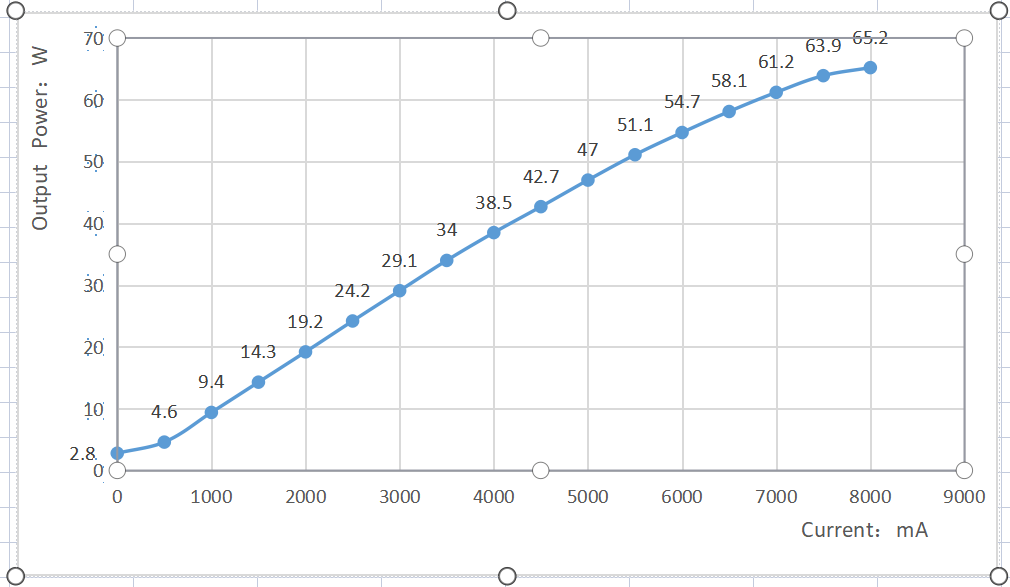

▲ 圖五：脈沖模式下設置泵浦電流與輸出功率對應關系（1ms/100Hz）
