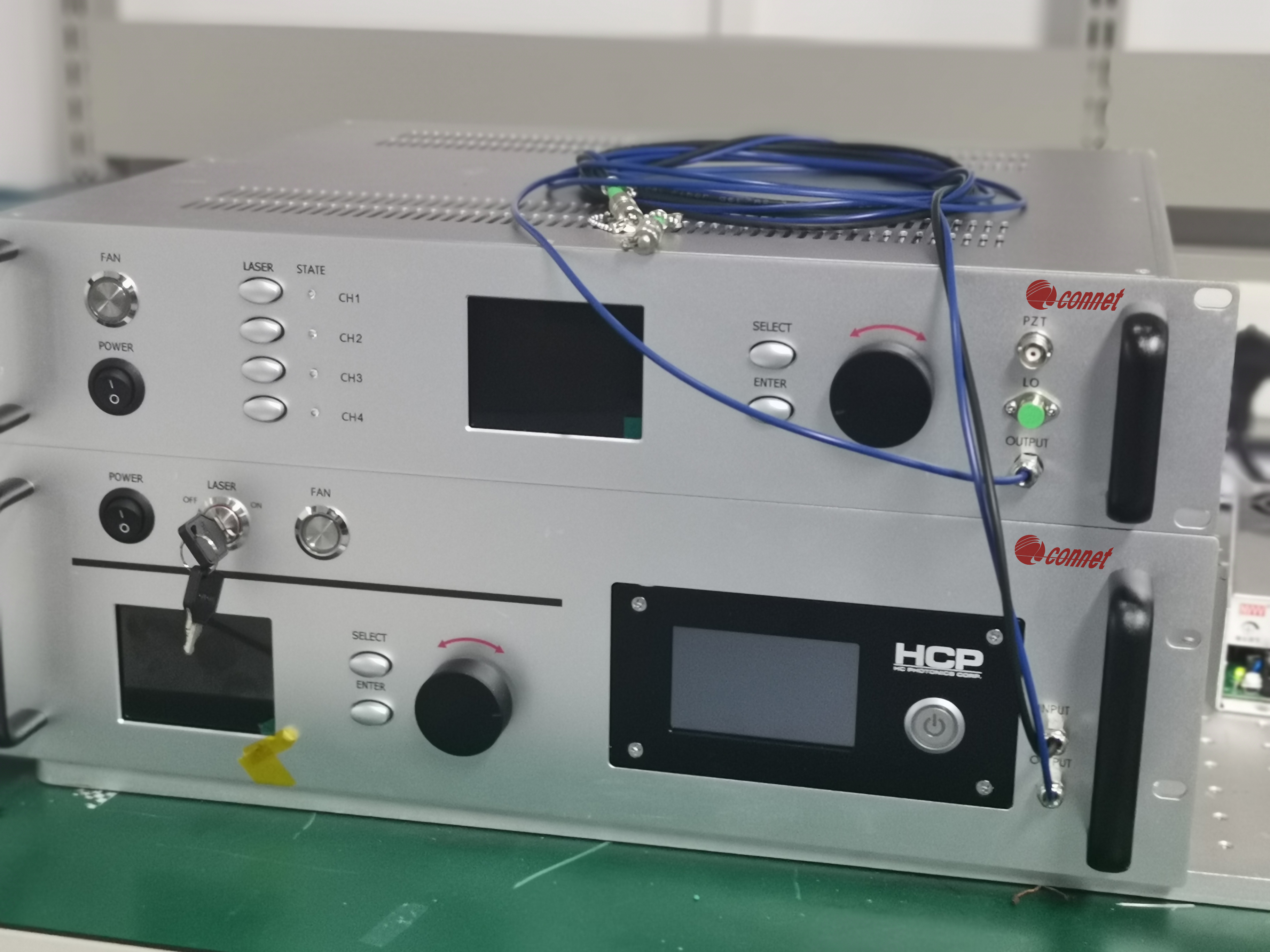

精品速遞——509nm單頻光纖激光器
上海瀚宇509nm單頻光纖激光器由兩部分組成，1018nm波段高功率窄線寬單頻光纖激光器以及高效率頻率轉換單元，兩個單元之間通過光纖實現連接，標準產品采用單模保偏光纖輸出，輸出光束質量?jī)?yōu)秀，操作簡便。
上海瀚宇509nm單頻光纖激光器內置的高功率單頻1018nm波段單頻光纖激光器基于享譽業界的CoSF-D分布反饋型單頻光纖激光器或者CoSF-R型超低噪聲“優化行波腔”型單頻光纖激光器，實現真正的單頻，單縱模，線偏振輸出。
頻率轉換單元模塊基于周期極化鈮酸鋰（PPLN）晶體技術，509nm輸出激光保持了1018nm基頻的低噪聲性能，輸出功率可達500mw，更高功率輸出可供選擇。
上海瀚宇擁有的DFB和CoSF-R優化行波腔單頻光纖激光器技術，能夠提供性能優秀的0.9-1.2um，1.5-1.6um，1.8-2.1um等各種波段的單頻光纖激光器。結合單頻拉曼放大器，非線性頻率變化等技術，可以為客戶提供冷原子物理學所需要的各種波長，同時針對部分客戶一些差異化的指標需求，可以為客戶提供定制化的產品服務。
本次推送的產品基頻激光器為1018nm單頻光纖激光器，倍頻后為509nm單頻光纖激光器，輸出分兩路輸出，每路功率輸出>=500mw,線寬<20kHz,帶PZT調諧，PZT波長快速調節范圍>10GHZ,更寬的波長熱調節范圍，1018nm波段工作時為1.4nm,509nm波段工作時為0.6nm。
主要測試數據
|
技術參數 |
單位 |
技術指標 |
測試結果 |
|||
|
最小值 |
典型值 |
最大值 |
||||
|
中心波長 |
nm |
- |
1018 |
- |
1019.84 |
|
|
最大輸出功率@每路 |
mW |
500 |
- |
- |
500 |
|
|
種子源輸出功率 |
CH1 |
mW |
- |
- |
- |
2.8 |
|
CH2 |
- |
- |
- |
3.1 |
||
|
線寬 |
CH1 |
kHz |
- |
- |
- |
19 |
|
CH2 |
- |
- |
- |
12 |
||
|
偏振消光比 |
dB |
18 |
- |
- |
＞18 |
|
|
相對強度噪聲峰值 |
dB/Hz |
- |
-105 |
- |
-107 |
|
|
波長熱調節范圍（1018） |
nm |
- |
- |
- |
1.4 |
|
|
波長熱調節范圍（509） |
nm |
- |
- |
- |
0.6 |
|
|
PZT電壓范圍 |
V |
0 |
- |
150 |
Pass |
|
|
PZT波長快速調節范圍 |
GHz |
- |
10 |
- |
＞10 |
|
|
輸出隔離度 |
dB |
30 |
- |
- |
＞30 |
|
|
功率穩定性 |
% |
- |
- |
5 |
＜3 |
|
|
工作溫度 |
℃ |
0 |
- |
30 |
Pass |
|
|
存儲溫度 |
℃ |
-20 |
- |
65 |
Pass |
|
|
光譜 |
|
- |
- |
- |
圖1 |
|
|

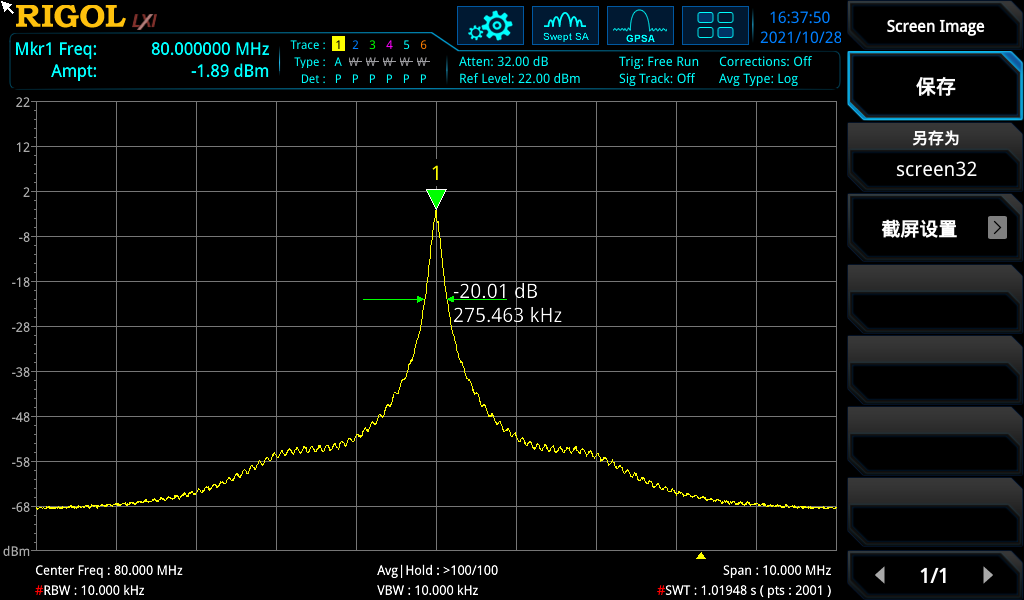

頻譜 |
|
- |
- |
- |
圖2 |
|
注：開啟激光器前需將晶體溫度設置在波長對應溫度下，詳情見附表1，長時間開啟最大功率時需將機箱風扇打開
|
波長（nm） |
509輸出功率（mW) |
倍頻晶體溫度（℃) |
1018泵浦功率(W) |
|
1017.2 |
515 |
28.95 |
6 |
|
1018 |
503 |
39.15 |
5.6 |
|
1017.9 |
507 |
43.1 |
5.6 |
|
1018.6 |
520 |
46.9 |
5.6 |
▲ 光譜圖 ▲ 頻譜圖
功率（mW)
設置波長(nm)
實際波長(nm)
最大波長到最小波長調節后穩定時間
光柵穩定溫度（℃)
CH1
2.8
1017.2
1017.19
4’00”
10.82
1018
1017.992
3’30”
45.53
CH2
3.1
1017.9
1017.898
3’45”
12.17
1018.6
1018.596
3’04”
43.06
▲ 附表2
