精品速遞—— 1762nm單頻光纖激光器
上海瀚宇 CoSF-D型單頻光纖激光器采用“分布反饋直腔型（DFB）”設計，在稀土摻雜有源光纖上制作高精密的相移光纖光柵，通過短直腔的設計保證GHz量級的自由光譜范圍（FSR）從而實現單縱模的選取和輸出。
上海瀚宇 CoSF-D型單頻光纖激光器結構設計簡單，易于封裝實現長期穩定的單頻單縱模線偏振輸出，封裝結構小巧，具有更高的可靠性。上海瀚宇擁有DFB型相移光柵制作的核心技術，配合多年的艱苦研發目前能夠提供1.0um, 1.5um以及2.0um波段幾乎任何波長的“分布反饋直腔型（DFB）”單頻光纖激光器。
上海瀚宇的2.0um波段摻銩單頻光纖激光器可實現覆蓋1700-2100nm的應用范圍，可廣泛應用于量子計算中，1762nm波段作為鋇離子應用的典型波長，可用于基于鋇離子的量子計算系統中。
測試參數
產品
1762nm單頻光纖激光器
P/N
CoSF-D-TM-M
工作模式
單頻
輸出尾纖
1.0m，3.0mm護套，PM1950，F(xiàn)C/APC
控制接口
RS485
模塊尺寸
200mm*135mm*50mm
測試環境
|
參數 |
技術規格 |
|
供電電源 |
24VDC,6A |
|
測試溫度 |
25℃ |
|
環境濕度 |
<90% |
|
預熱時間 |
<30 minutes |
測試結果
|
參數 |
單位 |
技術規格 |
結果 |
||
|
Min |
Typ. |
Max |
|||
|
中心波長 |
nm |
1762 |
1762 |
1762 |
1762 |
|
輸出功率 |
mW |
- |
45 |
- |
45（可調） |
|
線寬 |
kHz |
- |
- |
10 |
6.5 |
|
消光比 |
dB |
20 |
|
|
21 |
|
波長溫度可調節范圍 |
nm |
- |
±0.3 |
- |
±0.3 |
|
功率穩定性 |
|
|
1% |
|
＜1% |
|
輸出隔離度 |
dB |
30 |
- |
- |
>32 |
|
工作溫度 |
℃ |
0 |
- |
50 |
|
|
存儲溫度 |
℃ |
-20 |
- |
65 |
|
|
激光光譜圖 |
|
|
|
|
圖 1 |
|
測試線寬圖 |
|
|
|
|
圖 2 |
|
功率穩定性圖 |
|
|
|
|
圖 3 |
|
PZT調節范圍(0-100v) |
GHz |
10 |
|
|
圖 4 |
|
Rin |
dBc/Hz |
|
|
-120 |
圖 5 |
1.請注意散熱。2.保持輸出端面清潔。

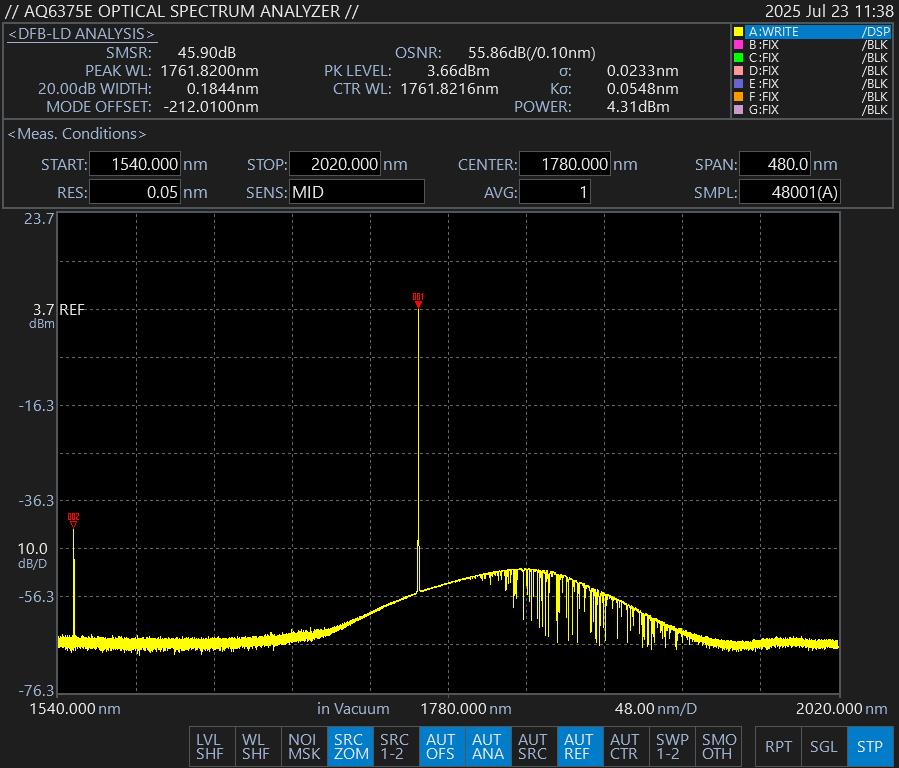

▲ 圖1：光譜圖
此光譜未截止濾除1550nm泵浦光，截止濾除后1762nm邊模抑制比SMSR可達60dB以上。

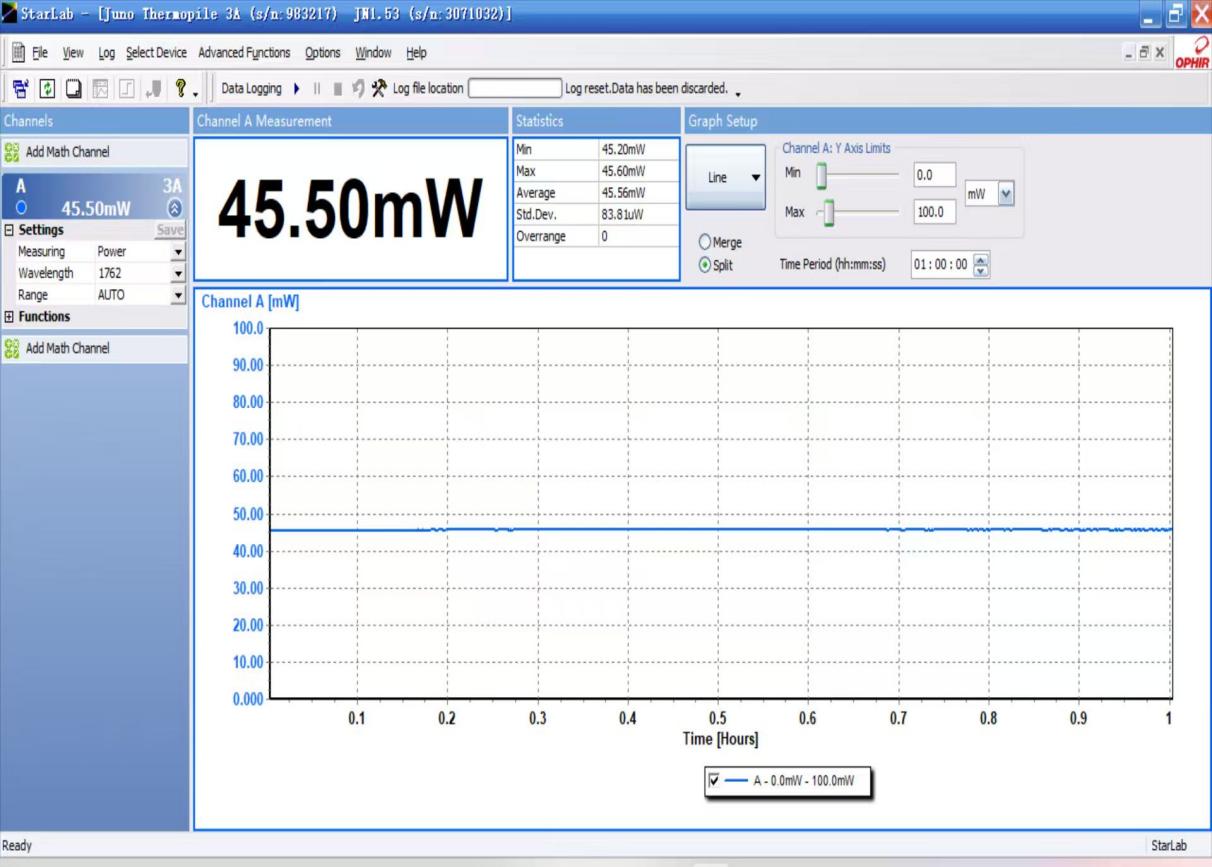

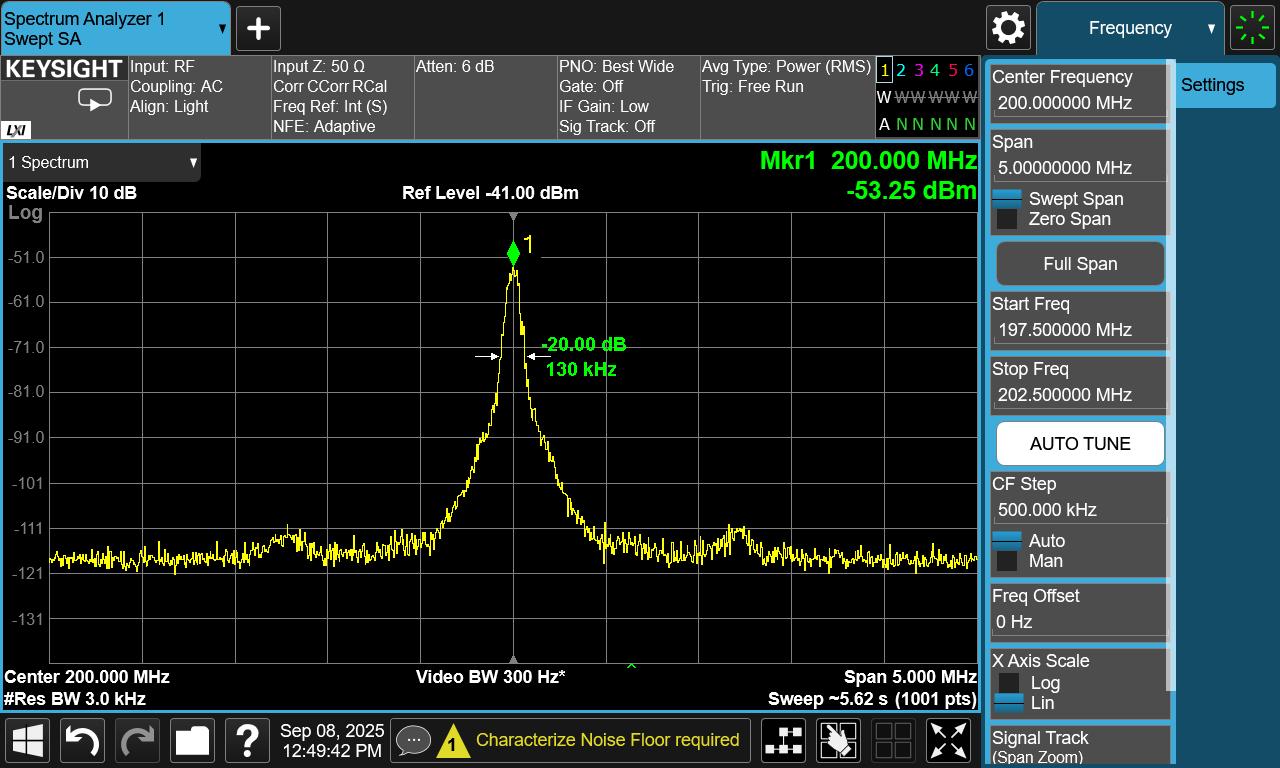

▲ 圖2： 線寬圖 ▲ 圖3：功率穩定性圖：＜1％

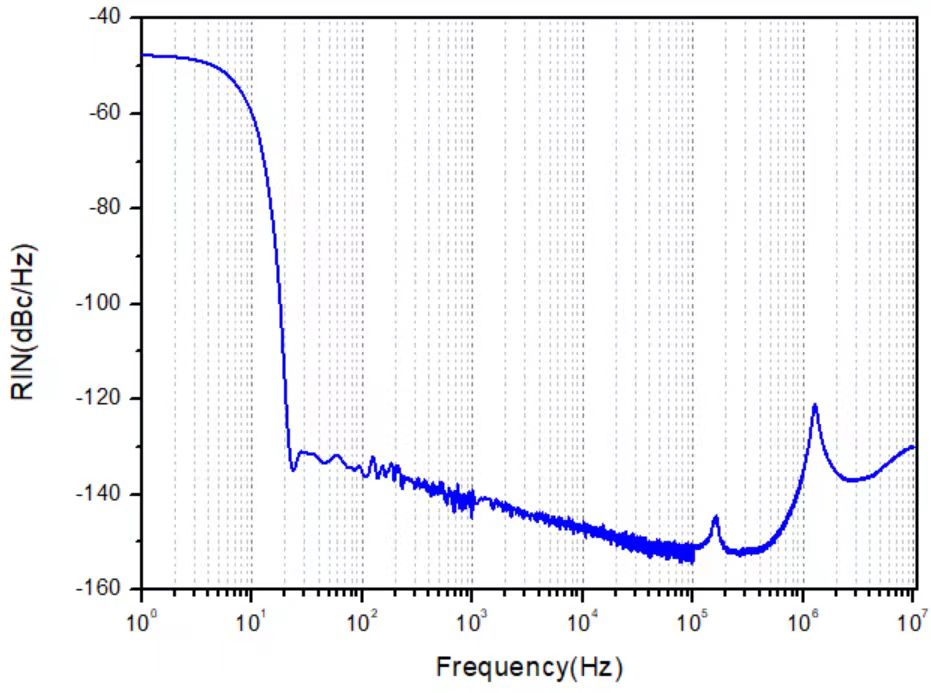

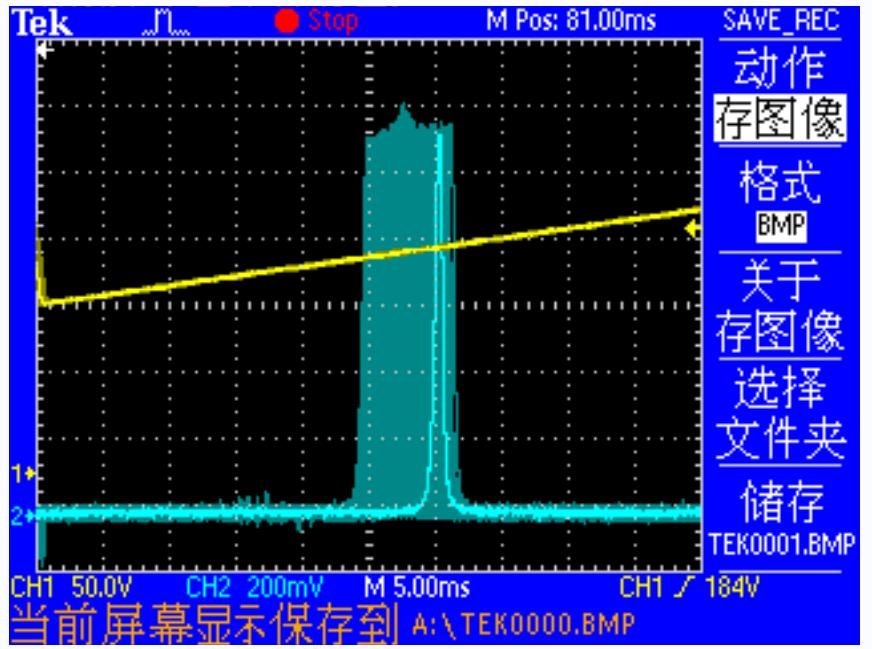

▲ 圖4：PZT調節圖（0-10V三角波） ▲ 圖5：強度噪聲測試圖
