852-509nm雙路鎖頻激光系統

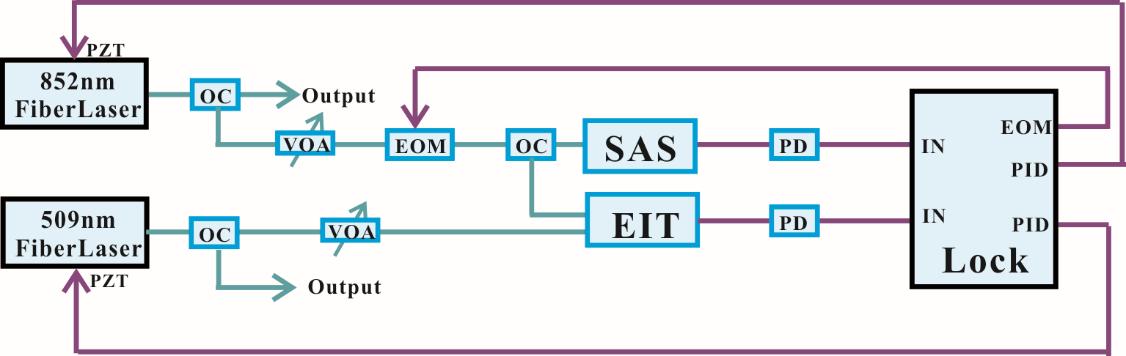

上海瀚宇的852/509nm雙路鎖頻激光系統主要包括852nm單頻激光器模塊、509nm單頻激光器模塊、鎖頻電路模塊、相位調制器（EOM）、飽和吸收譜（SAS）裝置、EIT裝置及相應的光纖分束器件（OC）和功率調節器件（VOA）等部分組成。整個系統全部采用保偏光纖器件連接，852nm激光使用MTS或FMS鎖頻方案，509nm激光利用EIT譜鎖定，激光器的控制及鎖定全部基于上位機軟件實現。
測試參數
|
技術參數 |
單位 |
技術指標 |
測試結果 |
|||
|
最小值 |
典型值 |
最大值 |
||||
|
中心 波長 |
852nm |
nm |
852.23 |
852.35 |
852.43 |
852.351 |
|
Monitor |
nm |
- |
1540 |
- |
1540.3 |
|
|
509nm |
nm |
508.1 |
509.25 |
509.4 |
509.249 |
|
|
Monitor |
nm |
1018.2 |
1018.5 |
1018.8 |
1018.499 |
|
|
輸出 功率 |
852nm |
mW |
- |
10 |
15 |
16（可調） |
|
Monitor |
mW |
- |
1 |
- |
1.03 |
|
|
509nm |
mW |
- |
500 |
- |
510（可調） |
|
|
Monitor |
mW |
- |
30 |
- |
40.7 |
|
|
基頻光線寬 |
kHz |
1 |
10 |
50 |
6.5@1540nm
|
|
|
PZT調諧范圍 |
GHz |
0 |
10 |
20 |
12.0@90V/1540nm |
|
|
PZT調諧帶寬 |
kHz |
- |
10 |
- |
Pass |
|
|
偏振消光比 |
dB |
17 |
20 |
25 |
Pass |
|
|
輸出隔離度 |
dB |
30 |
±1 |
±2 |
＞30 |
|
|
功率穩定性 |
% |
- |
- |
±1.5 |
Pass |
|
|
工作溫度 |
℃ |
0 |
- |
30 |
Pass |
|

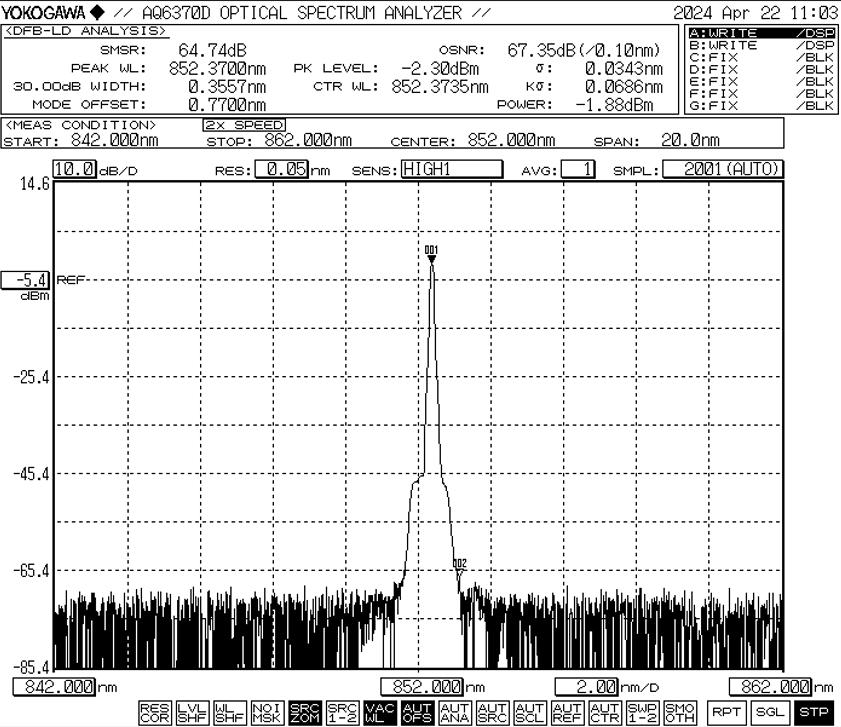

▲ 852nm輸出光譜圖 ▲ 1018nm基頻光輸出光譜圖

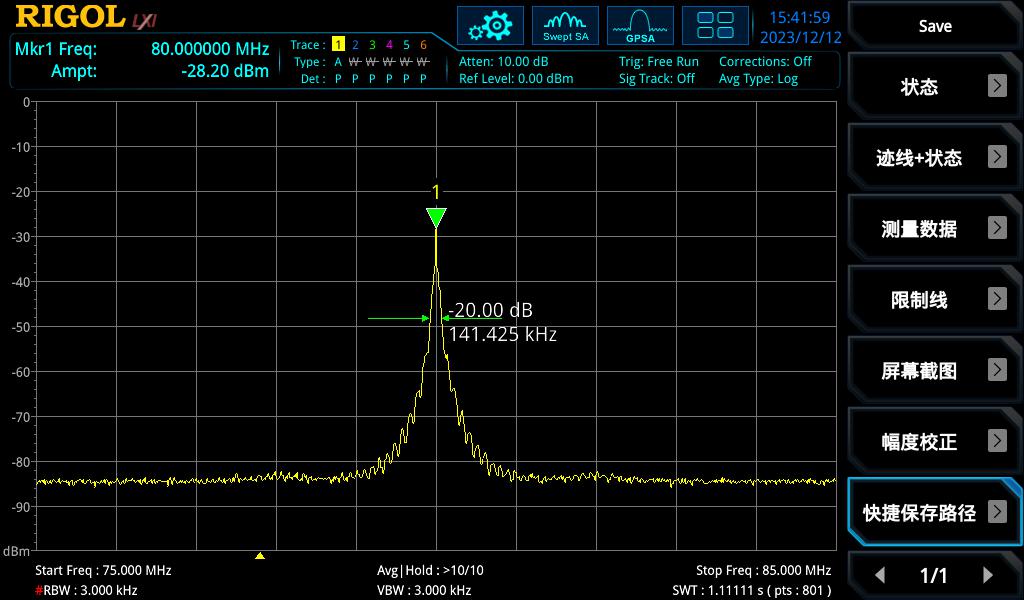

▲ 1018nm基頻光線寬圖
