精品速遞——CoLID Mini型短脈沖激光雷達光源

發布者： 瀏覽次數： 次

 精品速遞——CoLID Mini型短脈沖激光雷達光源



上海瀚宇CoLID Mini型短脈沖激光雷達光源是一款基于人眼安全波長的高峰值功率，高脈沖能量輸出激光光源；采用種子源直接加一級放大可實現高峰值功率，ns級的脈寬激光輸出，是激光雷達、遙感勘測、激光測距的理想光源。

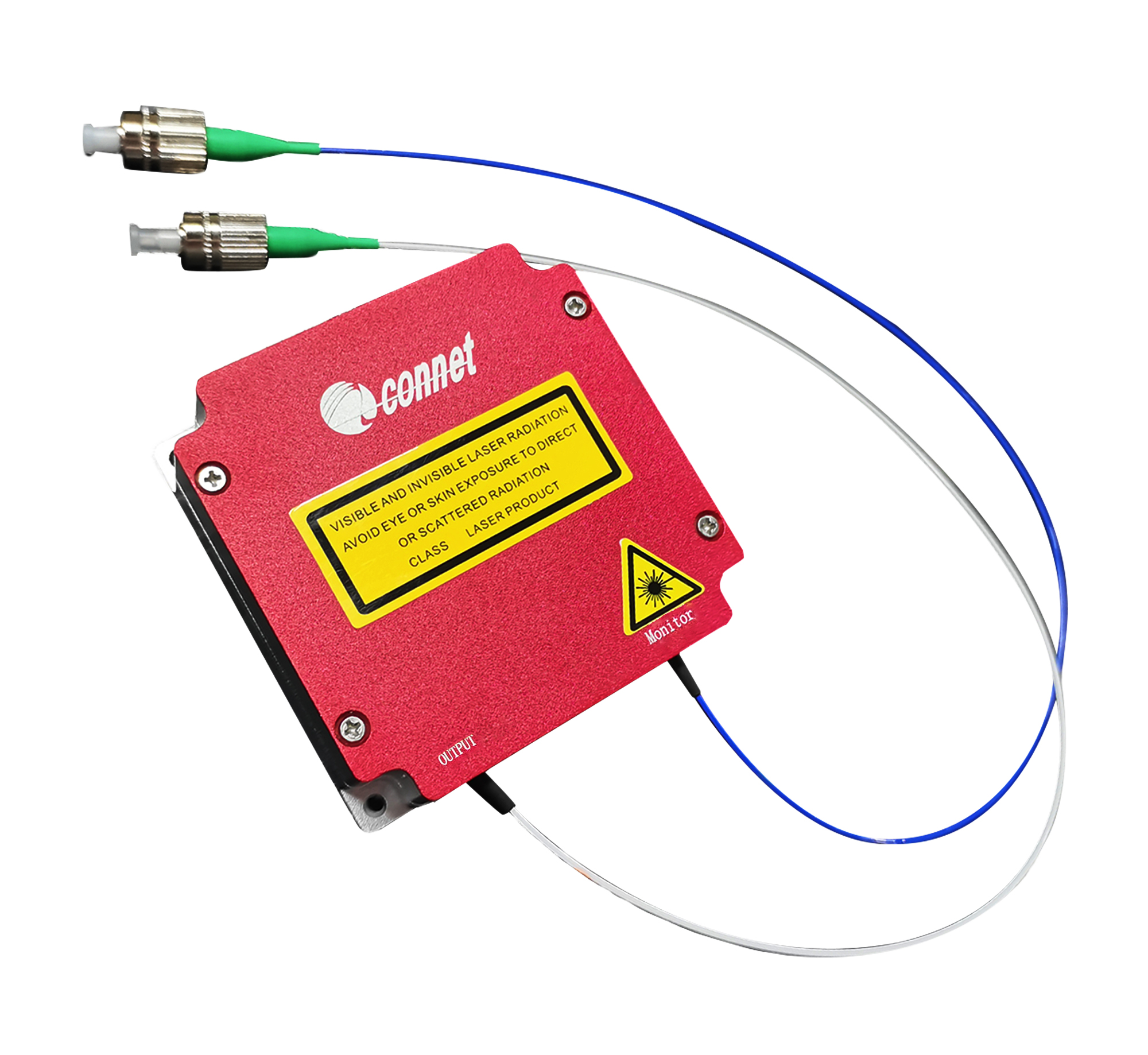

上海瀚宇CoLID Mini型短脈沖激光雷達光源結構緊湊，體積小巧(70x70x25mm)，工作溫度范圍寬,超低功耗，超低延時抖動(<80ps)脈沖質量?jī)?yōu)秀；另外也可通過外接TTL觸發信號實現脈沖輸出，非常適合系統集成。 （放產品圖片）

上海瀚宇針對于此款COLID MIN短脈沖激光雷達光源不同客戶的應用設計了2款產品：
一款是針對于固定脈寬，生產制作時可以通過電阻調節脈寬，脈寬范圍為300ps左右-3.5ns左右。
本次測試使用是德4G示波器。10G探測器。
固定脈寬激光器測試如下：

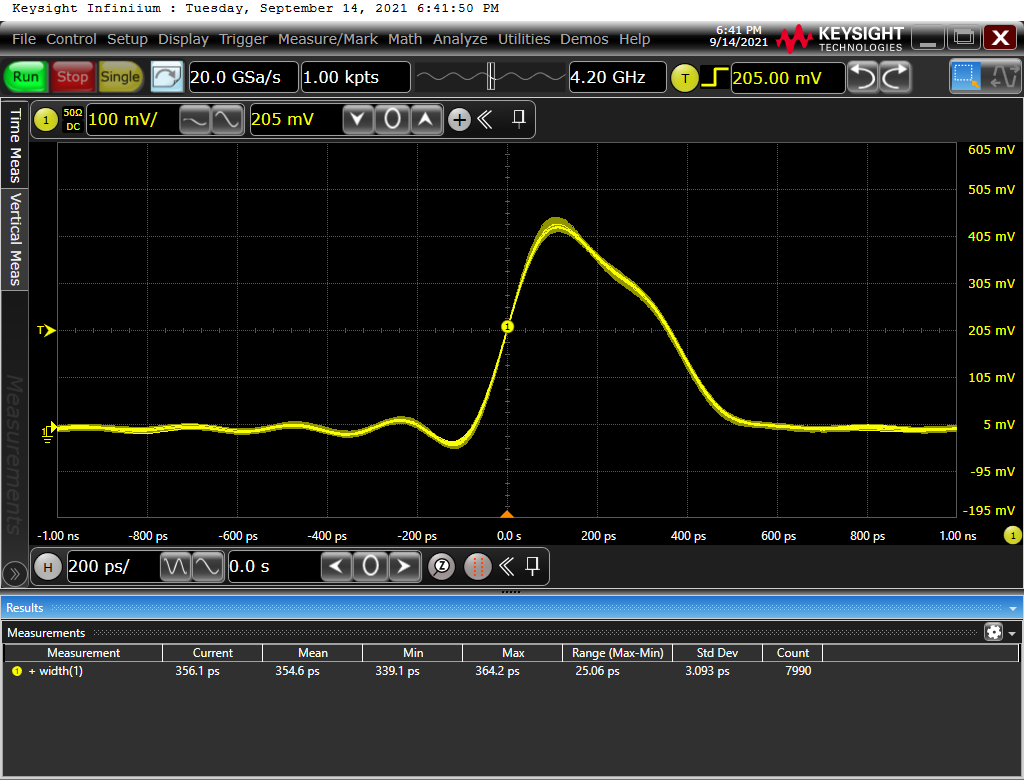

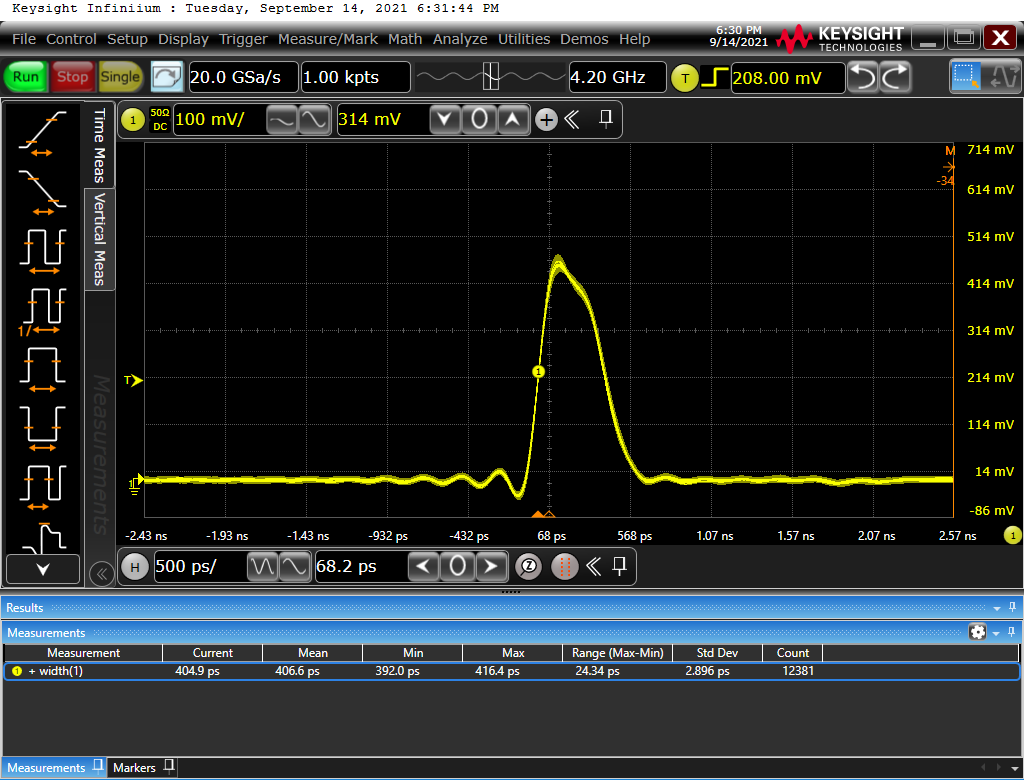

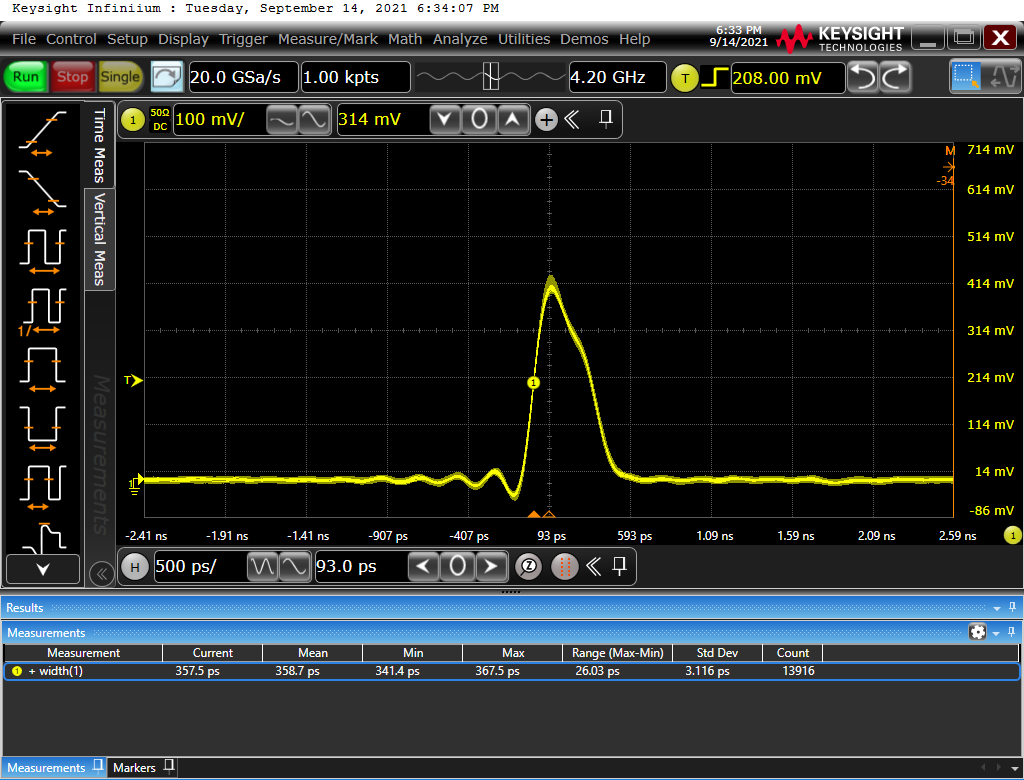

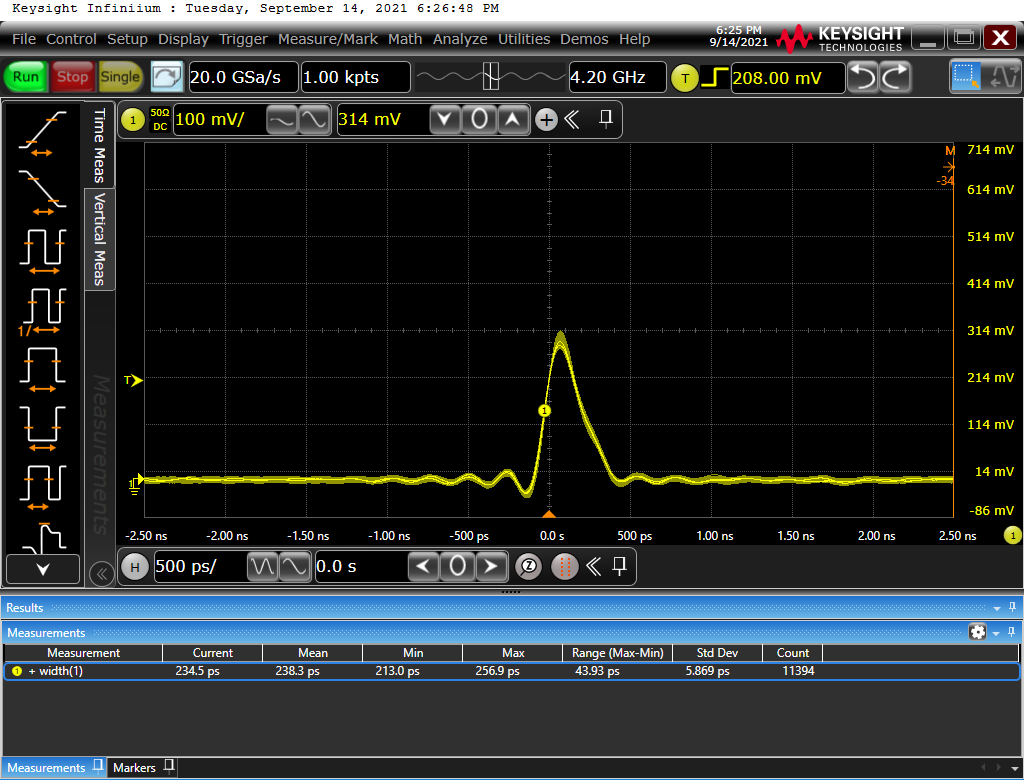

                   ▲ 從以上幾張看出脈沖脈寬變化小于50ps.

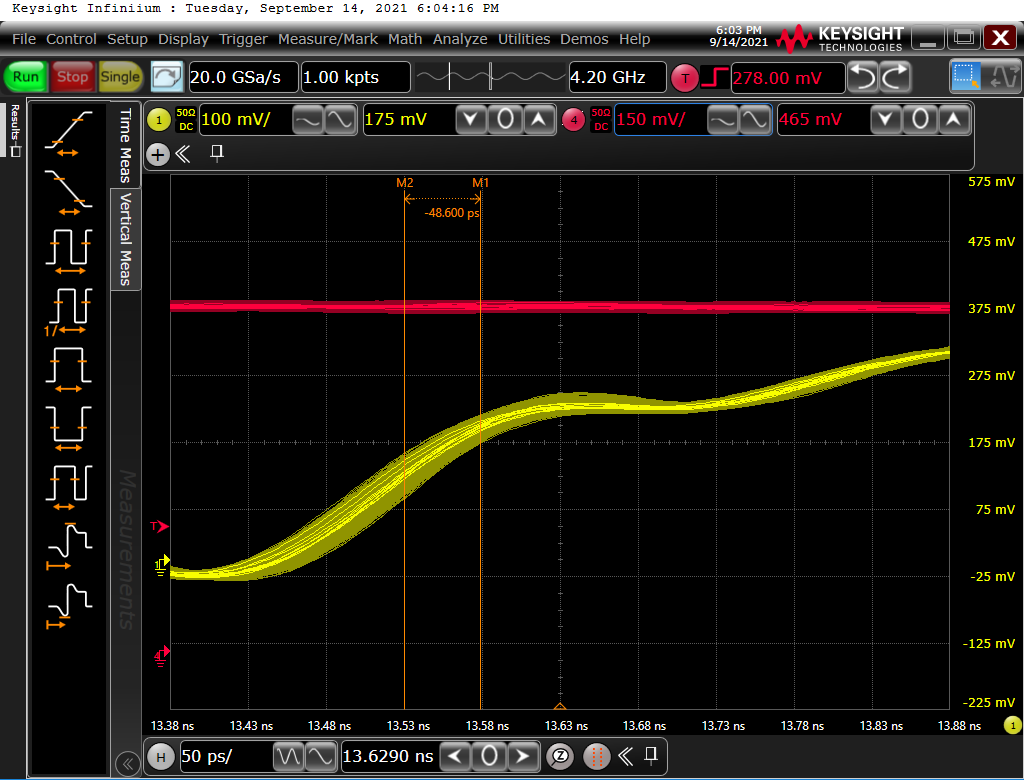

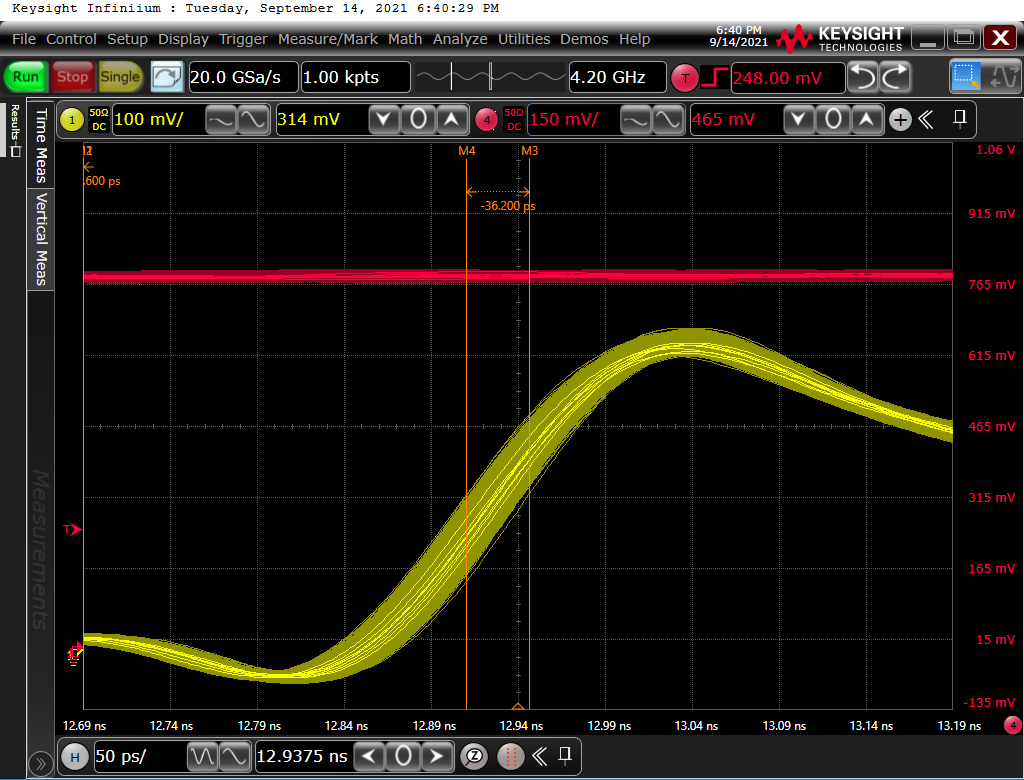

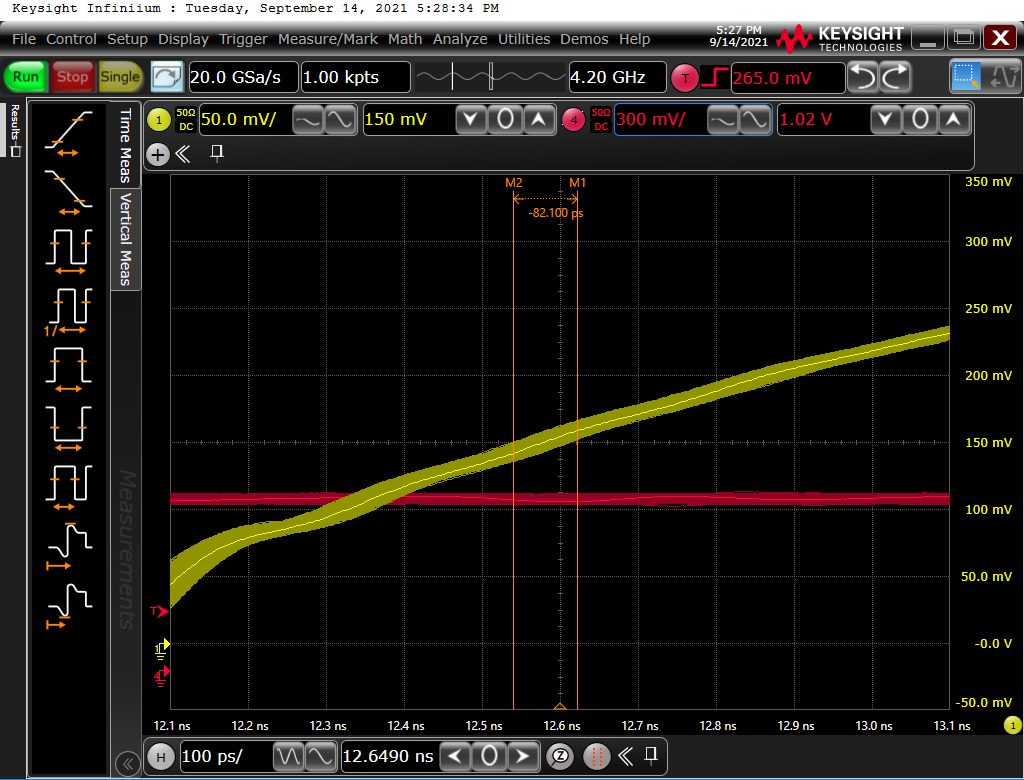

                                                                                             ▲ 以上兩張是延時抖動，也小于50ps，非常優秀

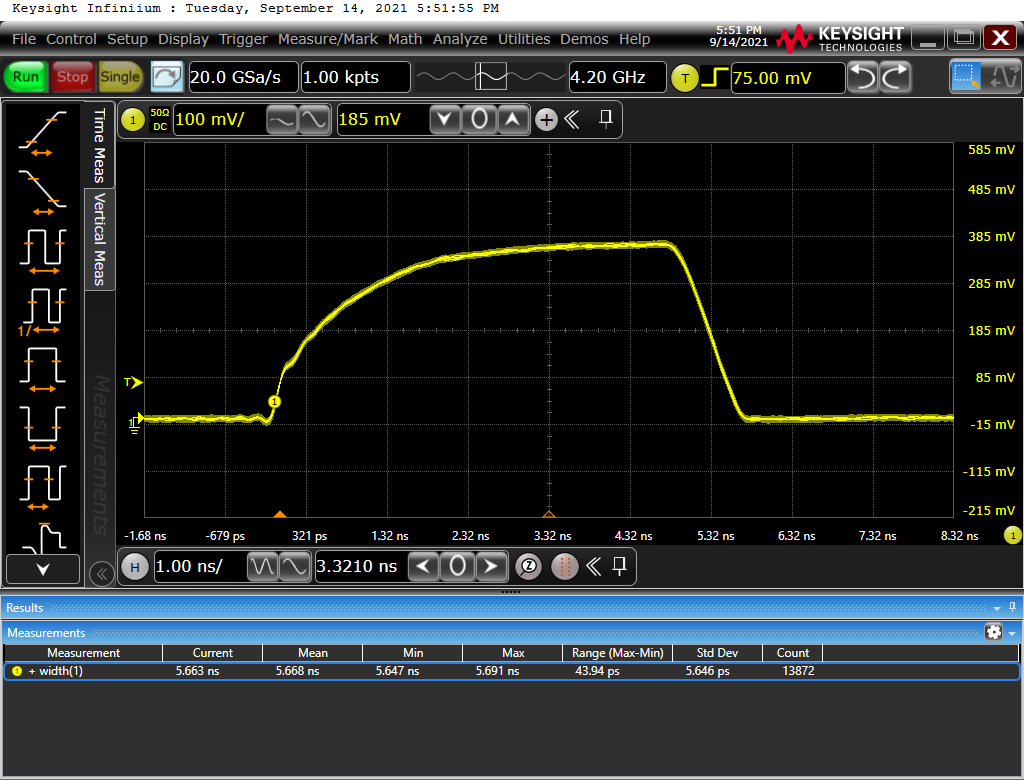

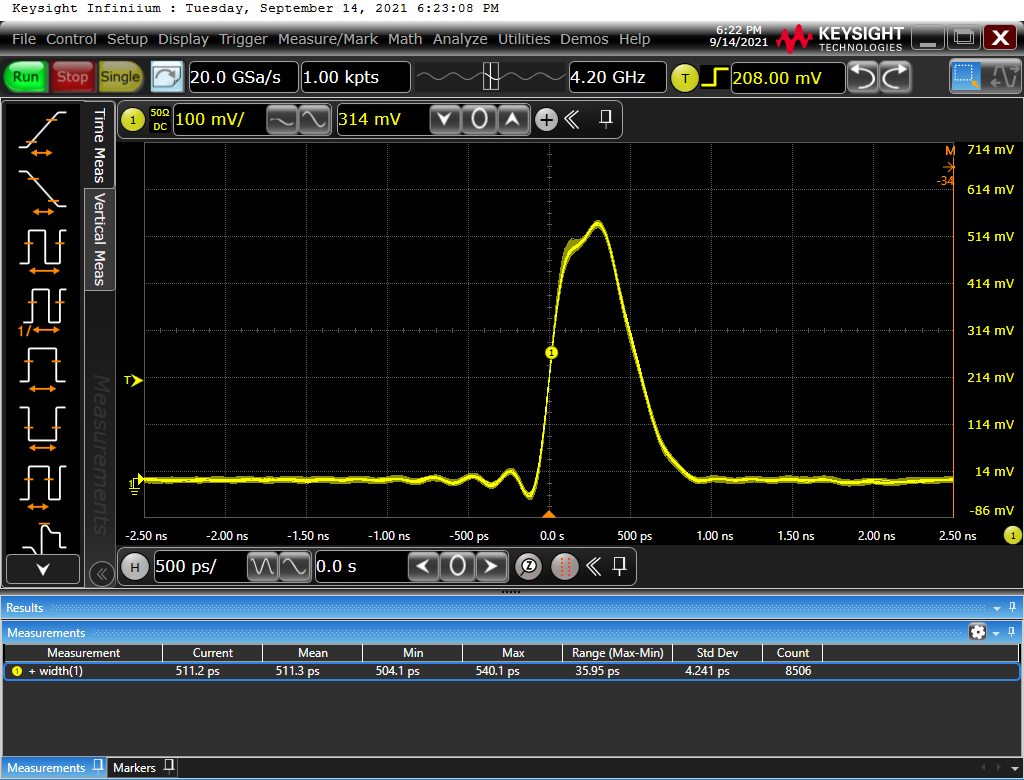

                                                                                               ▲ 以上兩張是脈沖寬一點的情況

下面再給幾張延時抖動的圖

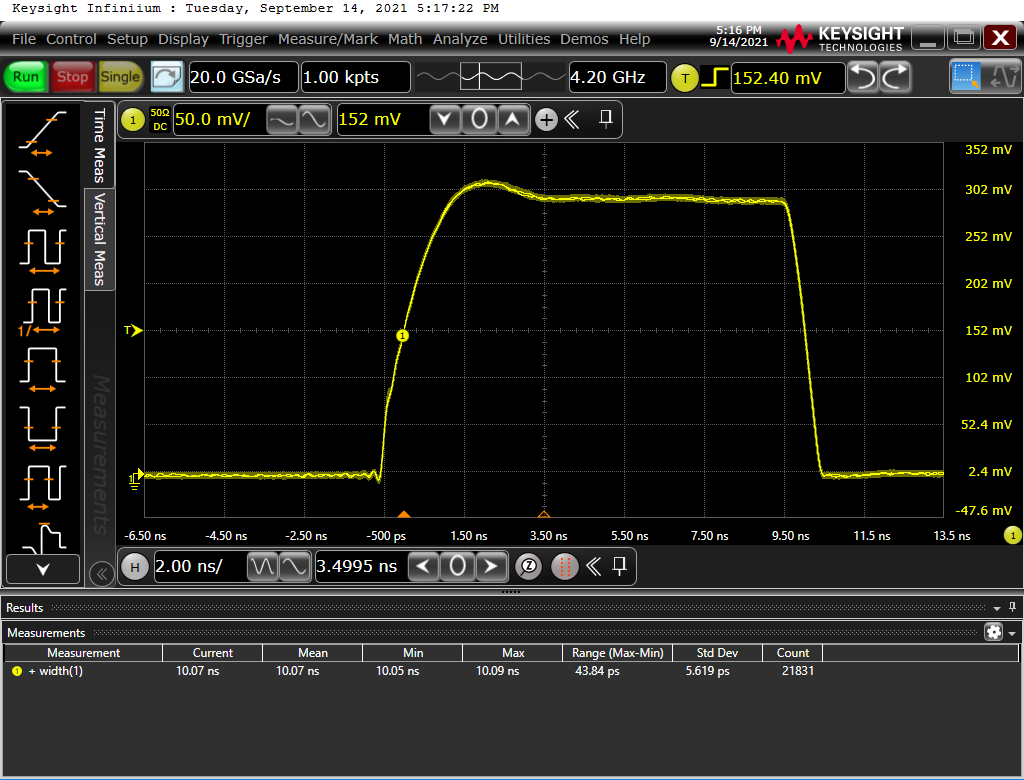

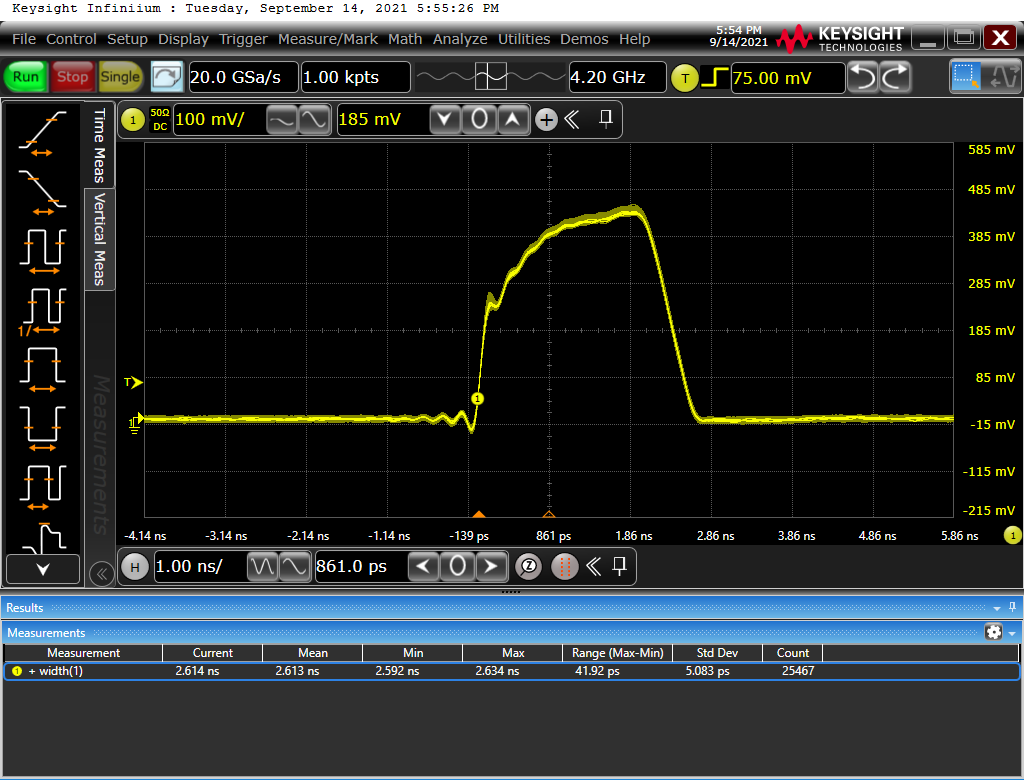

另外一款設計的可以調節8個脈寬值，調節脈寬范圍2ns-10ns左右，方便客戶自行調節脈寬范圍。

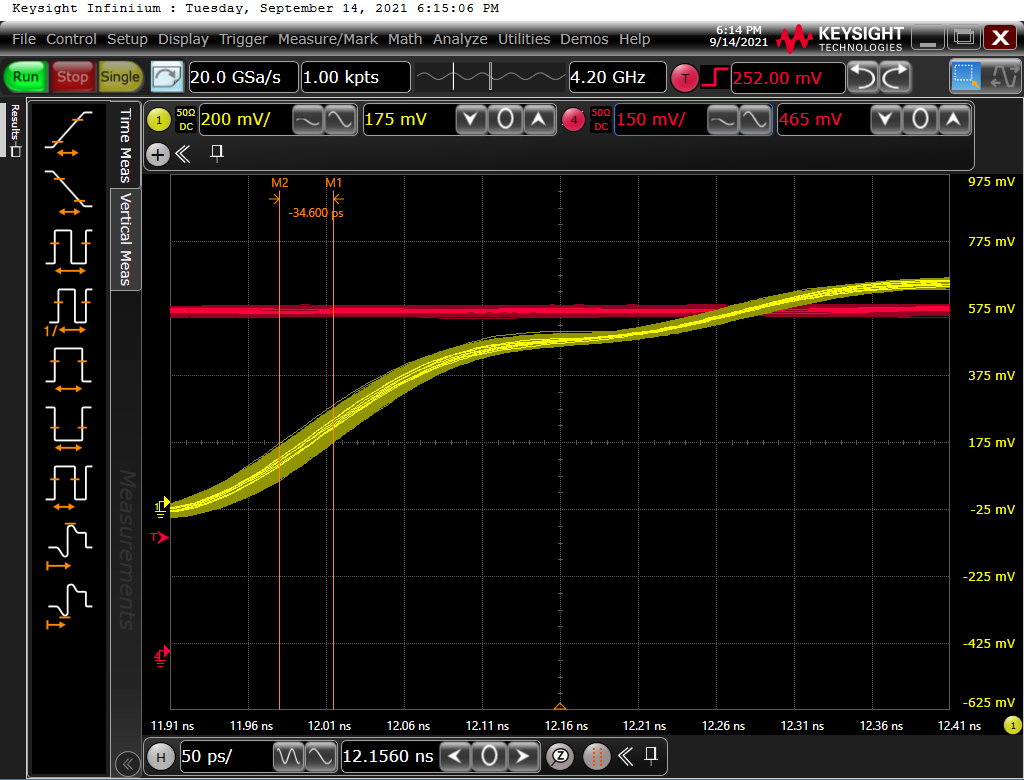

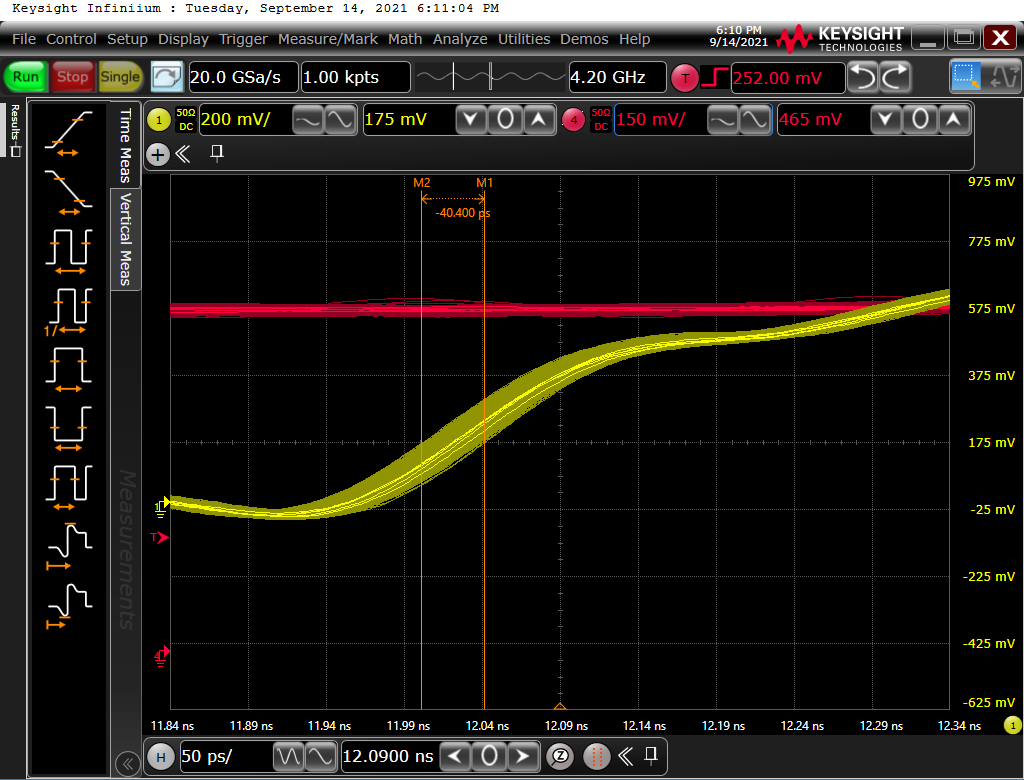

以下為延時抖動



                                                                                               ▲ 以上延時抖動為80ps左右。

總結:

綜合兩款不同電路設計的COLID Mini短脈沖激光雷達光源測試結果，上海瀚宇的COLID Mini短脈沖激光雷達光源體積小巧，脈沖質量?jī)?yōu)秀，超低功耗水平，超低延時抖動（固定脈寬<=50ps,可調脈寬<=80ps），優于國內競爭對手水平。
