精品速遞——CoLID Mini型短脈沖激光雷達光源
上海瀚宇CoLID Mini型短脈沖激光雷達光源是一款基于人眼安全波長的高峰值功率，高脈沖能量輸出激光光源；采用種子源直接加一級放大可實現高峰值功率，ns級的脈寬激光輸出，是激光雷達、遙感勘測、激光測距的理想光源。
上海瀚宇的CoLID Mini型短脈沖激光雷達光源結構緊湊，體積小巧(70x70x25mm),工作溫度范圍寬，延時抖動低，具有超低的功耗水平。
產品優勢：
? 重量輕便（170g)
? 體積小巧 70X70X25mm
? 更出色的功耗水平
? 脈沖質量優秀
? 延時抖動低
? 高重復頻率
產品特點：
? 人眼安全輸出波長:1550nm
? ns級短脈沖：0.5~250ns固定或可調
? 超低功耗：<14W @1.5W輸出功率
? 超低脈沖延時抖動：<200ps
? 高脈沖重復頻率：200kHz~3MHz
? 寬溫度范圍工作：-40℃~+65℃
? 尺寸小巧：70x70x25mm
? 重量輕：170g
應用領域：
? 汽車激光雷達
? 激光測距
? 遙感測繪雷達
? 激光3D掃描
? 其他科學研究
測試數據
|
測試參數 |
測試結果 |
|
中心波長 |
1549.97nmnm |
|
可調脈寬 |
1~10ns |
|
測試脈寬 |
5ns |
|
測試重頻(外觸發) |
500KHz |
|
輸出最大平均功率@5ns/500KHz |
1.51W |
|
參考光平均功率@5ns/500KHz |
0.67uw |
|
光譜圖 |
圖一 |
|
脈寬圖 |
圖二 |
|
重頻圖 |
圖三 |
|
參考光與輸出光的延時 |
圖四（約68ns） |
|
脈沖抖動 |
182ps |
|
輸出光纖類型 |
SMF-28E |
|
輸出光纖長度 |
0.3m |
|
輸出連接器 |
FC/APC |
|
光束質量 |
1.08 |
|
功耗 |
13.4W |
|
尺寸 |
70*70*25mm |
泵浦電流設定值、輸出功率與功耗的對應關系
泵浦電流設定值
輸出功率
功耗
0
0
1.56@12V*0.13A
1000
0.7
2.88@12V*0.24A
2000
263
4.8@12V*0.4A
3000
521
6.72@12V*0.56A
4000
793
8.64@12V*0.72A
5000
1095
10.56@12V*0.88A
6000
1406
12.48@12V*1.04A
6350
1510
13.32@12V*1.11A
注：1.白色護套為主輸出光，藍色護套為參考光。
2.若長時間開啟激光器，需把激光器放置在良好散熱環境內，否則影響輸出功率穩定性
測試產品信息
產品名稱
CoLID Mini型短脈沖激光雷達光源
P/N
CoLID-Mini-1550-M
S/N
202103218
主要測試設備
功率計 （OPHIR NOVAⅡ系列）
光譜儀 （安立 MS9710）
示波器（AGILENT）
探測器（THORLABS）
環境條件以及供電要求
|
參數 |
技術指標 |
|
供電電源 |
12VDC 2A |
|
工作溫度范圍 |
-40℃~65℃ |
|
測試溫度 |
25℃ |
|
環境濕度 |
<90% |
|
預熱時間 |
<30min |

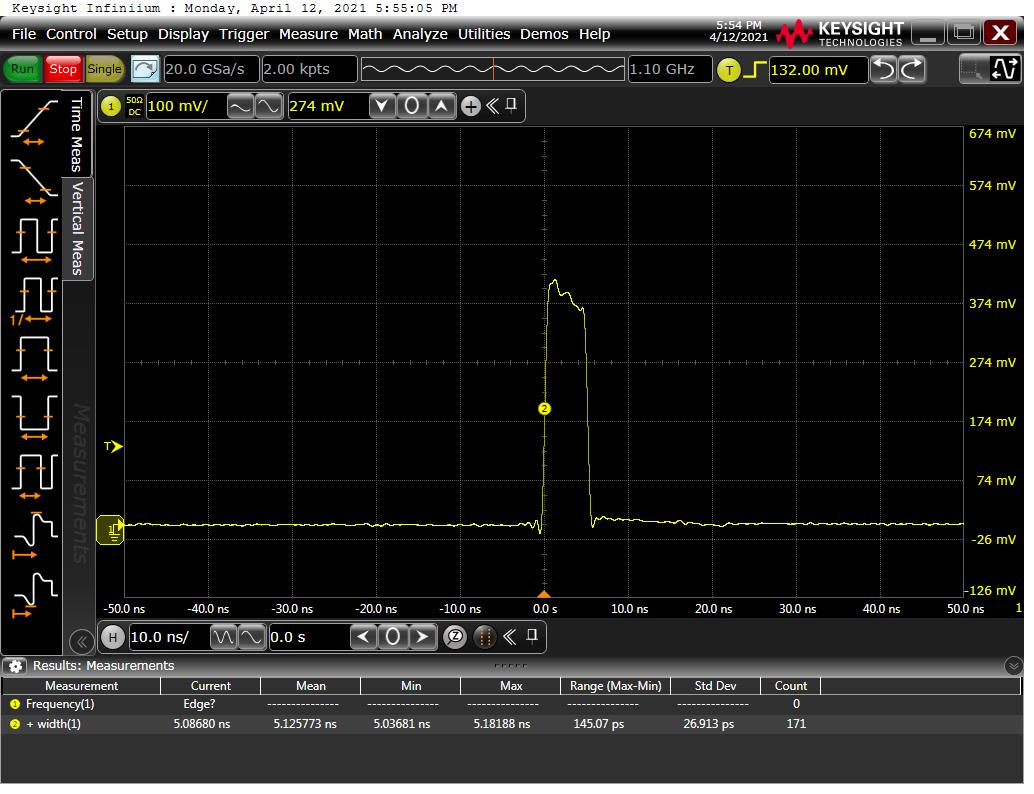

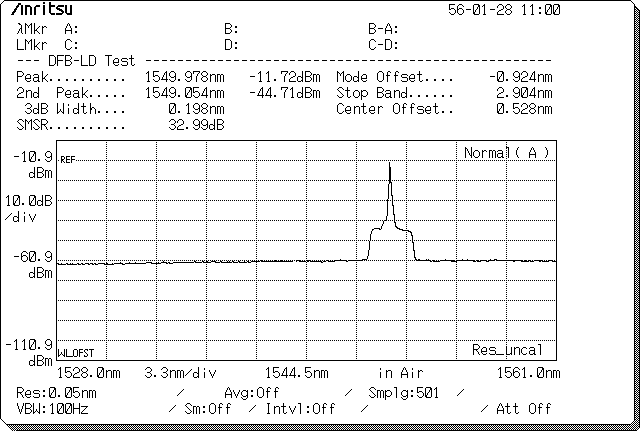

▲ 圖一：最大輸出功率實測光譜圖@5ns/500KHz ▲ 圖二:輸出脈寬@5ns

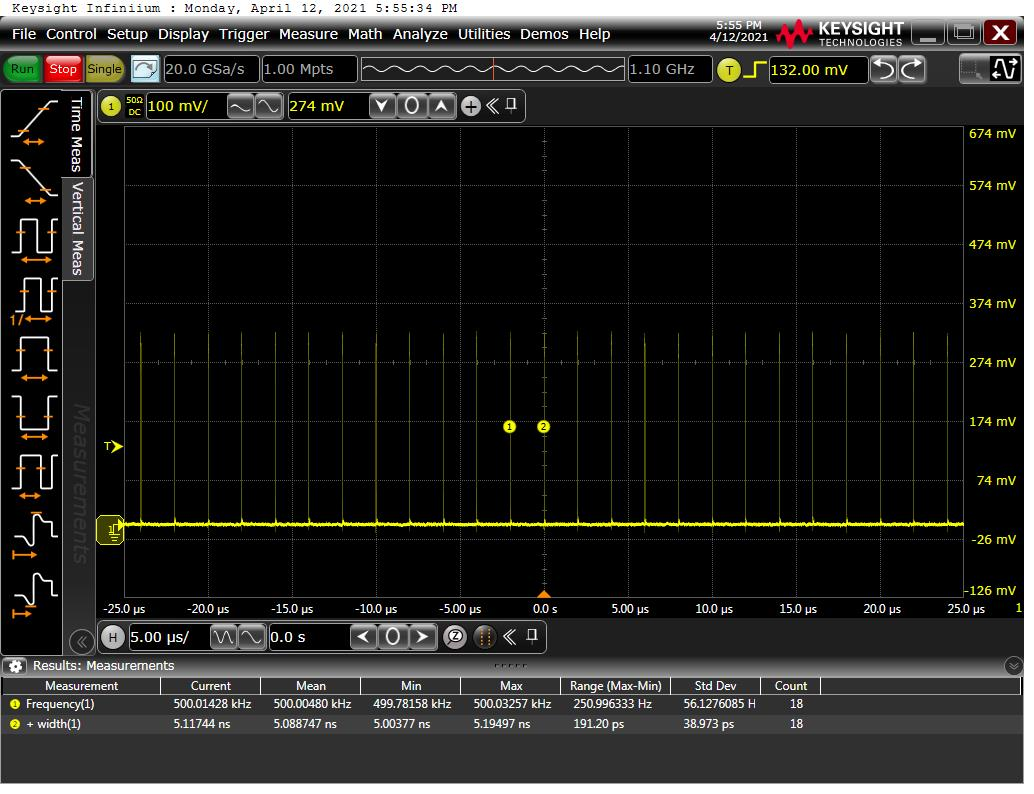

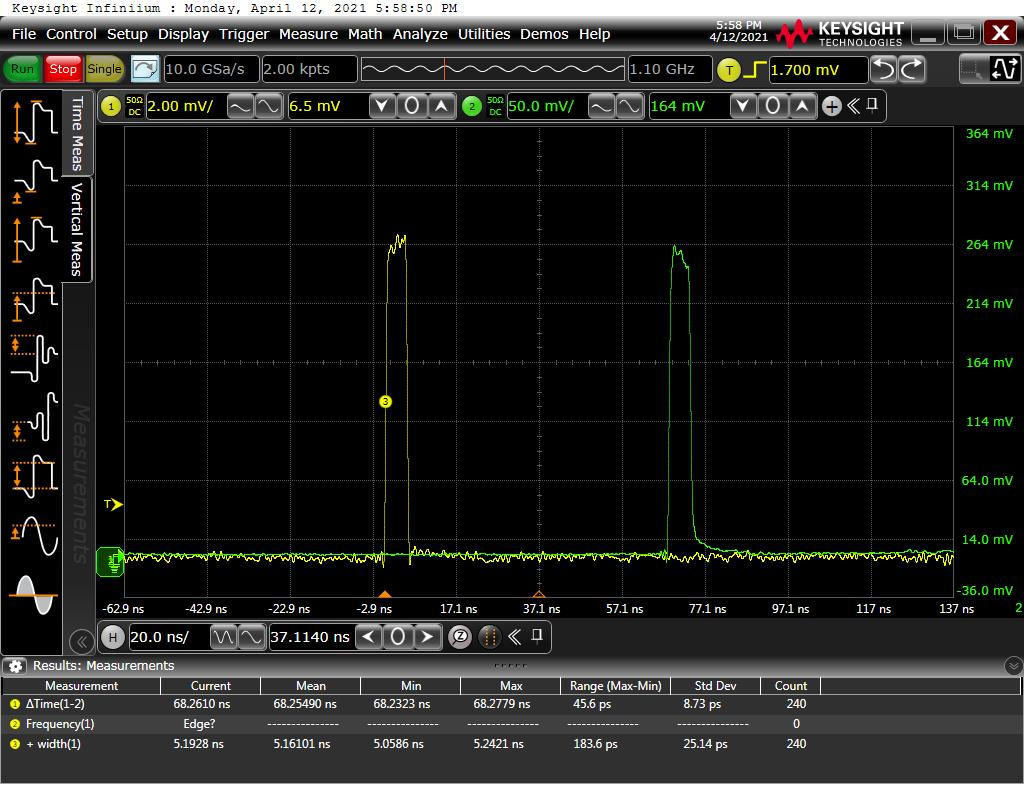

▲ 圖三：重頻@500KHz ▲ 圖四：參考光與輸出光的延時 68ns

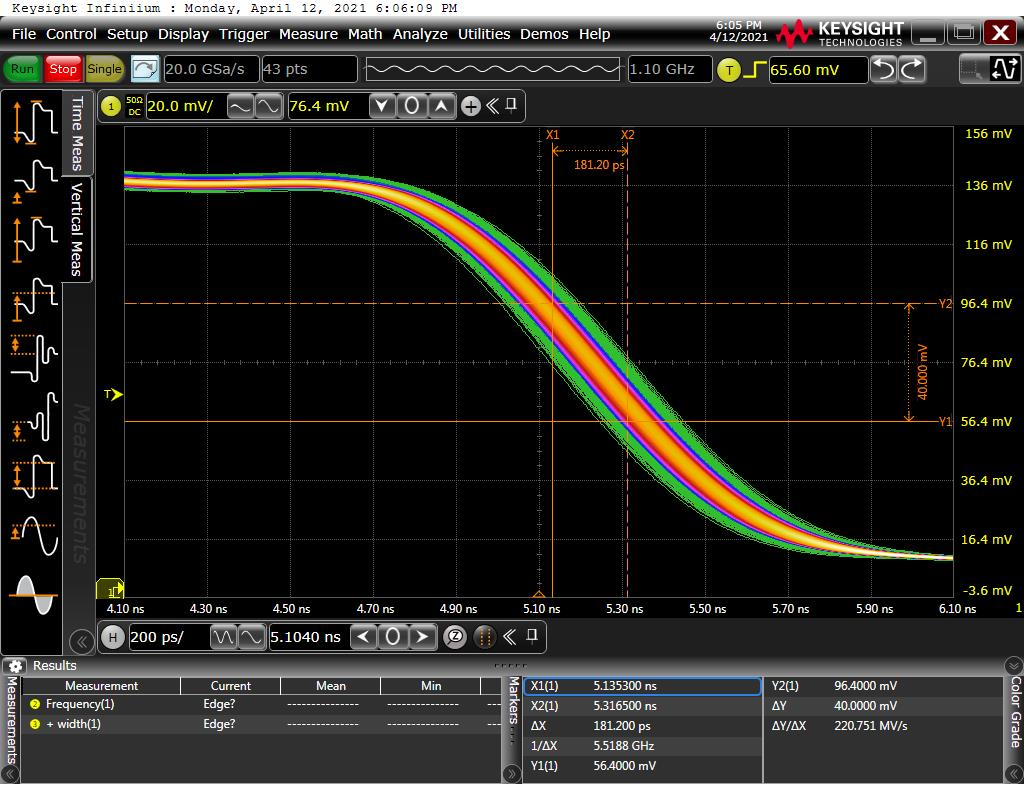

▲ 圖五：輸出光的抖動 182ps
▲ 圖六：全溫穩定性(-40~65℃)< ±3%(RMS) <±15%(Pmax-Pmin/Pave)
