精品速遞——COSF-D-ER-M（<1kHz）單頻光纖激光器基礎模塊

發布者： 瀏覽次數： 次

精品速遞——COSF-D-ER-M（<1kHz）單頻光纖激光器基礎模塊



      上海瀚宇在低噪聲超窄線寬單頻光纖激光器領域擁有核心優秀技術，是業界一家能夠獨立研制"優化行波腔"型和"分布反饋直腔型（DFB）"kHz量級單頻光纖激光器的公司，擁有完全獨立自主的知識產權。兩種類型的單頻光纖激光器各有特色，滿足高精密光纖傳感，相干通信，激光雷達，基礎科學研究等專業領域的需求。
      上海瀚宇CoSF-D窄線寬單頻光纖激光器是一款技術自主研發的低噪聲光纖激光器，采用分布反饋布拉格光柵（DFB）型光纖激光器技術，擁有獨立自主的知識產權，實現了穩定的線偏振，單縱模，超窄線寬的單頻激光輸出。COSF-D窄線寬單頻光纖激光器基礎模塊性能優秀，輸出光頻譜線寬達到kHz量級，具有超低的相位噪聲和強度噪聲.CoSF-D型窄線寬單頻光纖激光器基礎模塊尺寸小巧，封裝堅固，抗環境干擾能力強。
      上海瀚宇擁有DFB型相移光柵制作的核心技術，配合多年的艱苦研發目前能夠提供1.0um, 1.5um以及2.0um波段幾乎任何波長的“分布反饋直腔型（DFB）”單頻光纖激光器。
      同時針對于1.5um波段的應用，上海瀚宇根據使用的光纖不同將其分為兩類: CoSF-D-ER-M和CoSF-D-EY-M
      CoSF-D-ER-M:采用摻鉺光纖，具有超窄線寬（<1kHz）,低相位噪聲。
      CoSF-D-EY-M:采用鉺鐿共摻光纖，線寬<15kHz,低相對強度噪聲。
      1.5um波段的CoSF-D的標準波長為1550.12nm，可選波長范圍在1530-1570nm，例如ITU框架下的標準波長。
      標準的CoSF-D-ER-M模塊的封裝尺寸小巧堅固，工作溫度范圍寬，溫度波長調諧范圍可達1nm，具有PZT快速波長調制功能，調諧范圍可達15GHz以上。

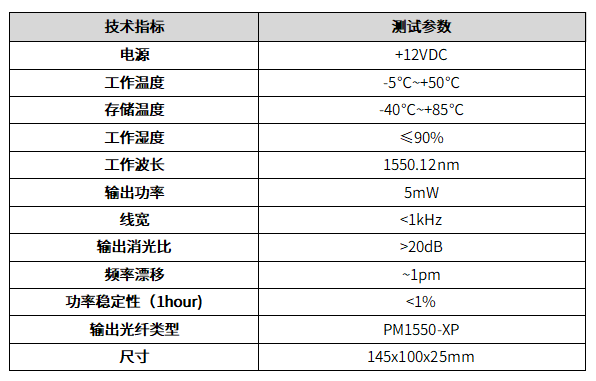

COSF-D-ER-M的指標參數：

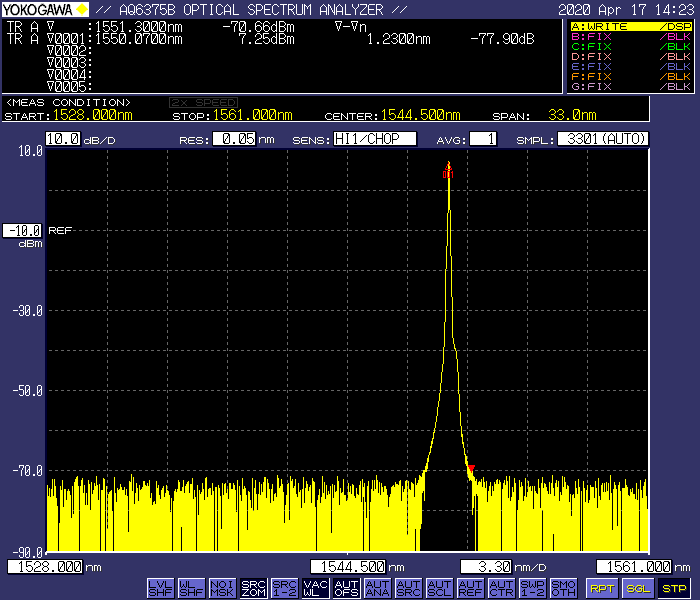

 CoSF-D-ER-M輸出光譜：



             輸出光譜邊模抑制比（SMSR）: 77.9dB,優秀！

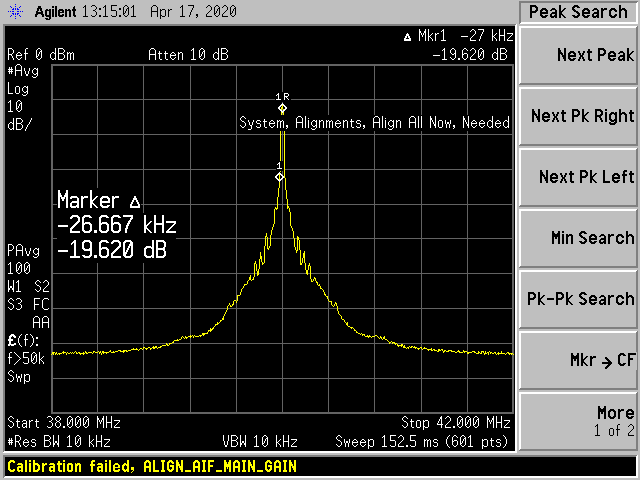

CoSF-D-ER-M頻譜線寬（自外差非平衡M-Z干涉儀）:

* 自然實驗室條件，非平衡M-Z干涉儀和待測CoSF-D-ER-M激光器無隔音，隔熱，隔光處理。

* 延時光纖長度50km，積分時間：240us
* 測試結果線寬約2.66kHz，判定單頻光纖激光器線寬<1kHz.

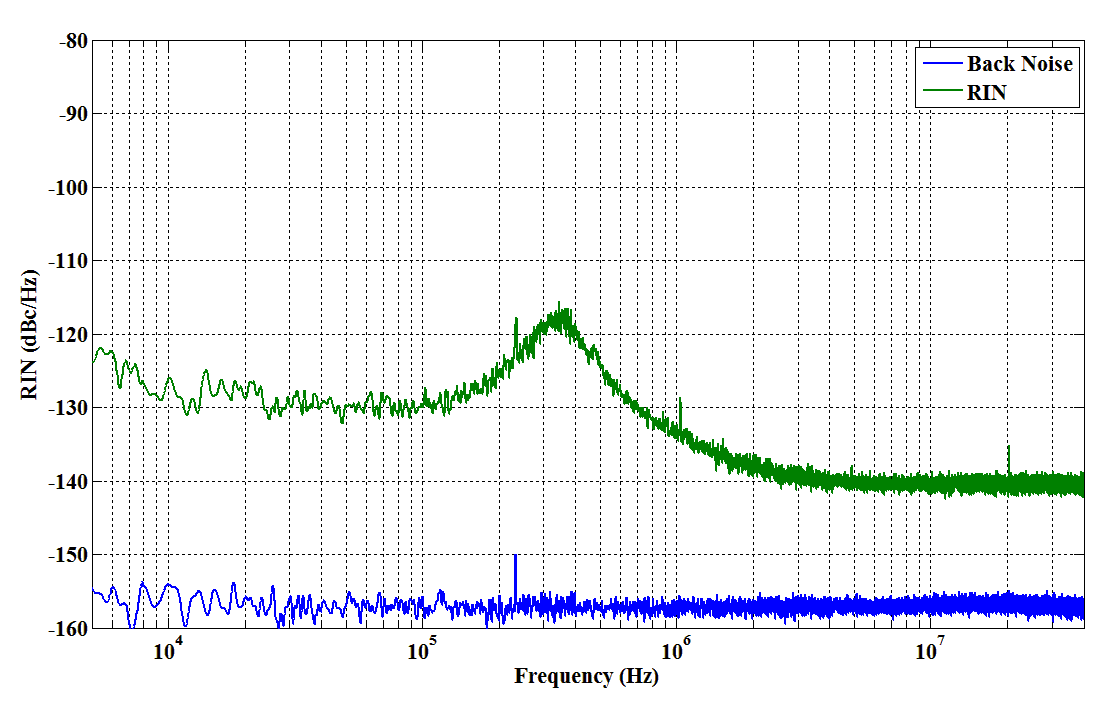

CoSF-D-ER-M相對強度噪聲（RIN）:

* 相對強度噪聲（RIN）峰值頻率：~350kHz。
* 峰值RIN：<-115dBc/Hz
* 低頻RIN（<300kHz）: <-120dBc/Hz
* 高頻RIN（>3MHz）: -140dBc/Hz

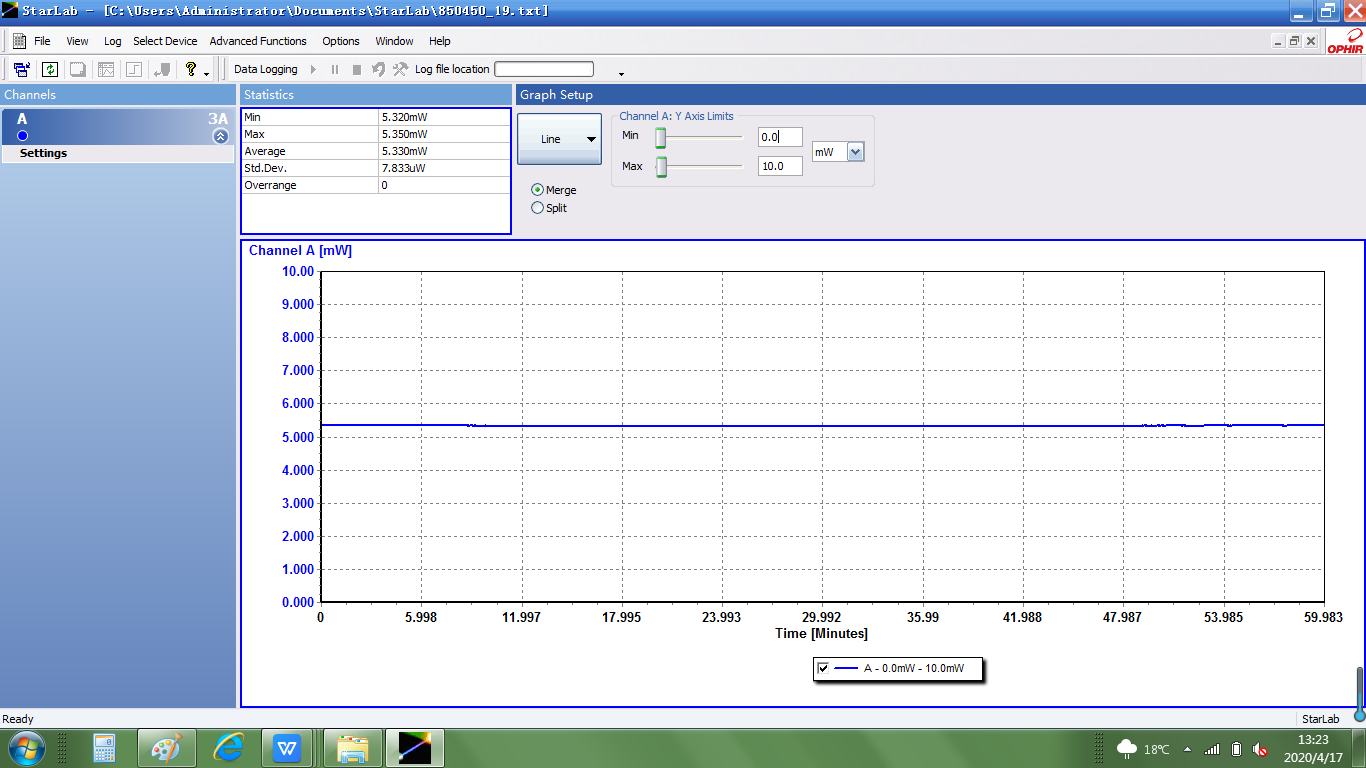

CoSF-D-ER-M功率穩定性：

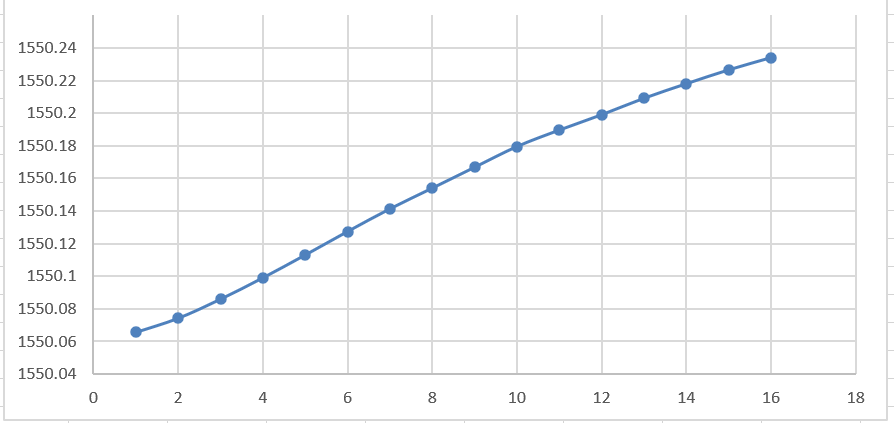

 CoSF-D-ER-M PZT調諧（可選）:

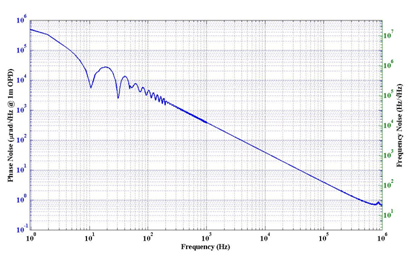

CoSF-D-ER-M相位噪聲（Phase Noise）:

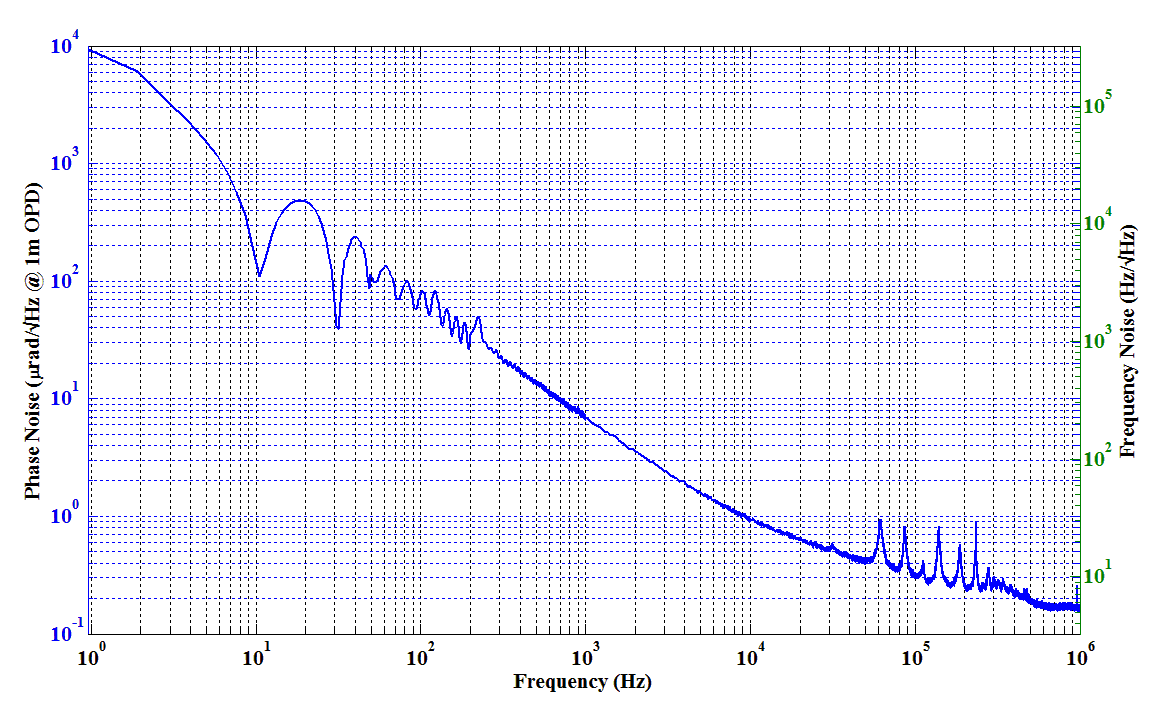

國際著名友商X15單頻光纖激光器相位噪聲（Phase Noise）:

CoSF-D-ER-M的光譜純凈度，相對強度噪聲（RIN）和相位噪聲均明顯優于國際著名的友商同類產品。充分說明CoSF-D-ER-M窄線寬單頻光纖激光器的綜合噪聲水平整體低于市場上的同類產品。
CoSF-D-ER-M基礎模塊的輸出功率從5mW到100mW輸出可選。
