精品速遞——1.0um單頻保偏光纖放大器（100W）

發布者： 瀏覽次數： 次

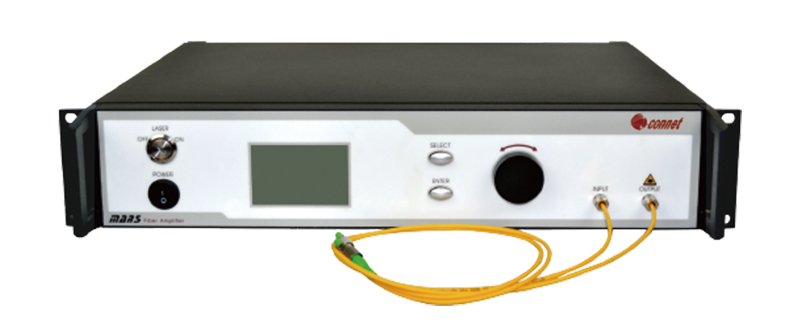

1.0um單頻保偏光纖放大器（100W）



      上海瀚宇MARS系列高功率臺式單頻保偏光纖放大器是針對超窄線寬、單頻信號光（例如基于DFB，DBR原理制作的光纖激光器）而專門設計的功率放大器。該款放大器能夠把kHz量級的低功率光信號放大到高達100W量級的輸出功率，并能很好地保持輸入信號光的光譜特性。MARS系列放大器內部采用了高功率、高性能的多模泵浦源，采用雙包層光纖放大技術，全保偏結構的一體化設計，輸出功率連續可調。MARS系列臺式光纖放大器是一款完整的Turn-Key系統，內部采用微處理器控制，前面板設有激光開啟開關和功率狀態LCD顯示，以及輸出功率調節旋鈕。

     上海瀚宇特憑借豐富的雙包層光纖處理經驗對高功率保偏光纖放大器進行合理優化設計，實現高效率的輸出，同時抑制光纖的非線性效應，獨到的熱處理工藝保證臺式光纖放大器長期穩定工作，專業設計的高速響應保護電路自動監控輸入光信號功率以及輸出功率，確保在輸入光信號掉落的情況下快速切斷高功率泵浦工作，保證整個系統的安全。

     上海瀚宇MARS系列高功率臺式單頻保偏光纖放大器采用獨特的偏振控制技術和領先的保偏光纖熔接工藝，保證高功率情況下的穩定的線偏振輸出。

     上海瀚宇MARS系列高功率臺式保偏光纖放大器可以廣泛應用于科學研究、相干合成、相干探測傳感系統等等。

產品特點

? 高輸出功率
? 低噪聲指數
? Turn-Key系統
? 全保偏光纖結構，高偏振消光比
? 高穩定度，高可靠性

 應用領域

? 相干探測系統
? 相干合成
? 原子冷卻、原子捕獲
? 光纖傳感系統
? 高效率激光倍頻

主要測試數據

測試參數	測試結果
測試波長	1064.25nm
測試光源線寬	10KHz
輸入功率	>1mW
測試輸入功率	5mW
輸出功率	100W
輸入光纖類型	PM980
輸入光纖連接器	FC/APC
輸出光纖類型	PLMA-GDF-25/400
輸出光纖連接器	準直隔離
輸出光斑尺寸	5mm
輸出發散角	<0.5mrad
輸出光譜	見圖二
機箱尺寸	510x480x150



【說明】

1.輸出功率的測試結果是在包含光纖連接器的情況下實測所得。

2.注意輸入輸出端面保持清潔。



產品名稱	1.0um單頻保偏光纖放大器（100W）
P/N	MFAP-1064-B-SF-HP2
S/N	201909038
測試數量	1臺
主要測試設備	光譜儀 （安立 MS9710C）
	功率計（OPHIR NOVAII-3A ）

環境條件以及供電要求

參數	技術指標
供電電源	220V / 50Hz
測試溫度	25OC
環境濕度	<90%
預熱時間	<30分鐘

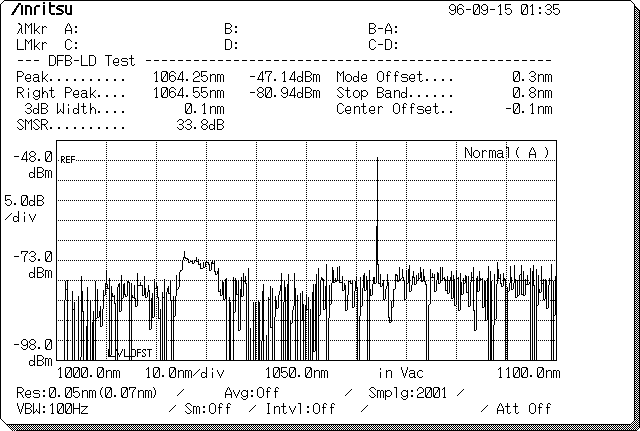

                        ▲ 圖二：實測光譜Output=10W

【說明】

1. 面板Monitor為回光監測端，為確保放大器的安全使用，請實時監控該端口的輸出功率。

2. 回光的實際功率值 = Monitor端輸出功率X100。當輸出功率>60W時，請調整輸入光的偏振態，使實際回光功率不大于0.6mW。(因單頻光源無法做到低的偏振態，其本身帶有一定的偏振性)。

3. 輸出功率100W時，實際回光功率不大于20mW。

4. 輸出功率>60W后，請面板調節步進<5W調節。

5. 功率輸出大于70W后，激光器關閉，等待5分鐘后關電。
