1.行波腔單頻光纖激光器

    分布布拉格反射（DBR）型單頻光纖激光器和分布反饋（DFB）型單頻光纖激光器都屬于短直腔設計的“駐波腔”光纖激光器，顧名思義，這樣的光纖激光器都擁有兩個反射腔鏡，其中DBR型單頻光纖激光器設計屬于典型的F-P腔結構，而DFB型單頻光纖激光器可以被看作是間隔只有1/4波長，布拉格波長產生π相移的極端F-P腔。
    駐波（Standing Wave）的含義相當形象，代表著能夠在諧振腔內往返，滿足相位匹配條件，形成干涉的所有的“波”，這些“波”是諧振腔內的原住民，可以長期駐扎，他們擁有居住證和合法身份，一旦滿足諧振條件，這些波就成為F-P腔中的縱模模式。
    行波（Traveling Wave）指的是行進的波，和駐波不同，行波是諧振腔中的匆匆過客，像是一些旅游者，不在諧振腔的屬地內長期停留生活。行波腔單頻光纖激光器主要指的是單向環形腔設計，通常采用光隔離器保證滿足諧振條件的模式（也就是能夠諧振的波）單向行進，通過一定比例的光分路器實現激光輸出。
    根據諧振腔理論，駐波腔和行波腔的縱模間隔（也就是自由光譜范圍FSR）都由諧振腔的長度決定，而行波腔的縱模間隔是駐波腔的一半，因為縱模（也就是波）不需要往返，只是單一方向行進。這也意味著在同等的激光器諧振腔長度下，行波腔單頻光纖激光器會有更多的縱模，選取單縱模輸出更加困難。駐波腔結構的單頻光纖激光器，例如DBR型和DFB型，主要的目標致力于縮短諧振腔長度，例如幾個厘米，增大縱模間隔。而行波腔結構的單頻光纖激光器一般腔長可達幾米到十幾米，特殊的長腔長單頻光纖激光器的諧振腔長度甚至可達幾百米，例如基于受激布里淵散射的單頻光纖激光器。其縱模間隔比駐波腔單頻光纖激光器低2個數量級，通常為十幾個MHz到幾十個MHz，所以選取單縱模輸出更加困難，除了需要采用更窄帶的光濾波器外，還需要采取一些輔助措施例如復合腔，偏振控制，非飽和吸收體，外腔注入鎖定等方法實現穩定的單縱模輸出。由此可見，行波腔單頻光纖激光器的結構通常比DBR型和DFB型單頻光纖激光器更為復雜，成本高，易于跳模。

2.行波腔單頻光纖激光器的特點

1） 消除了空間燒孔效應（Spatial Hole Burning簡稱SHB）

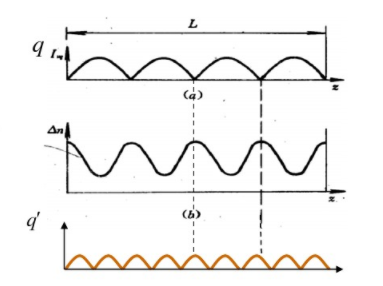

     激光器諧振腔增益的空間燒孔效應是駐波腔激光器的特有福利，也就是說，行波腔單頻光纖激光器不存在增益的空間燒孔效應。什么是增益空間燒孔呢？駐波腔的內因為駐波的存在，就有波幅和波節，而諧振腔能夠提供給這些駐波的增益也是忽高忽低的，波腹的增益最低，波節的增益最高，這樣的現象就叫做增益的空間燒孔效應，比較形象的理解，諧振腔的增益不是一條直線，有的地方有孔，像是燒出來的孔一樣。

    空間燒孔的壞處是當諧振腔受到的泵浦激勵較強時容易導致多模震蕩，不利于單縱模的輸出。采用駐波腔設計的DBR和DFB型單頻光纖激光器都盡可能縮短諧振腔長度，限制縱模數量，目的之一就是為了避免空間燒孔效應。行波腔單頻光纖激光器因為沒有駐波的存在，也就自然消除了增益空間燒孔效應。需要指出的是，盡管行波腔單頻光纖激光器不存在空間燒孔效應，有利于單縱模運轉，但是因為縱模數量更多，縱模間隔更小，想要選取單縱模輸出，并且保持長期穩定，并不容易實現。

2）諧振腔長度長降低了單頻光纖激光器的整體噪聲
    在同等的環境條件下，同等的電致熱噪聲水平和同等散粒噪聲水平的情況下，單頻光纖激光器的整體噪聲水平和諧振腔長度息息相關，成反比！換句話說，單頻光纖激光器的諧振腔長度越長，整體噪聲水平越低。這是因為，更長的諧振腔長度意味著更長的諧振腔光子壽命。拋開復雜的理論推導計算，我們可以非常形象地理解這一點，就像馬拉松比賽中能夠完成全馬的選手比能夠完成半馬的選手要少，而完成全馬的選手都是耐力長跑的精英。諧振腔中的光子也是如此，能夠跑完全程的精英不多，那些中途退場的，不能完賽的光子就被淘汰了。行波腔單頻光纖激光器提高了光子壽命門檻，也就意味著單頻性更好，整體噪聲水平更低。
    從另外一個角度，單頻光纖激光器的噪聲主要關心強度噪聲和相位（頻率）噪聲，其中強度噪聲一般以相對強度噪聲（Relative Intensity Noise簡稱RIN）的形式表達，主要受到泵浦源的強度噪聲影響，在今后的產品技術講堂中會詳細介紹。而相位噪聲的高低和單頻光纖激光器的諧振腔的結構和長度有著非常重要的關系。從相位噪聲的定義以及和激光器頻譜線寬之間的聯系可以看出，更長的諧振腔長度意味著更長的光子壽命，更窄的頻譜線寬，更低的相位噪聲。在上海瀚宇的實驗室，比較測試的結果也驗證了行波腔型單頻光纖激光器具有更窄的線寬，更低的相位噪聲。



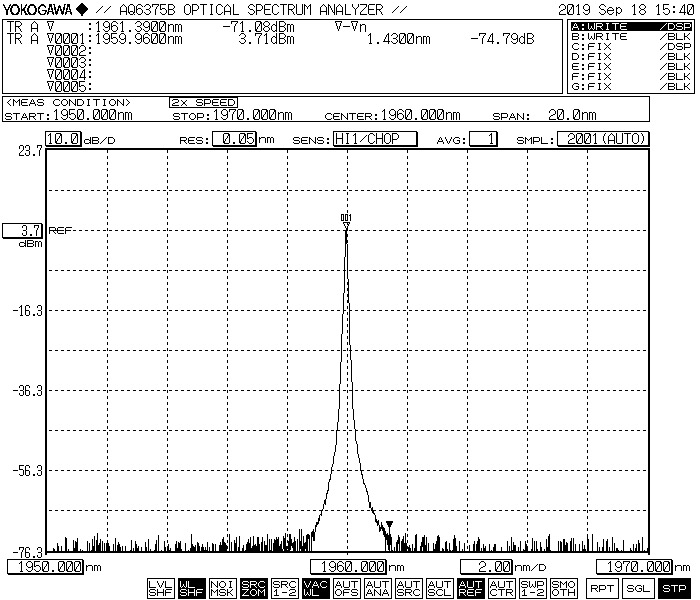

3. CoSF-R優化行波腔型超窄線寬單頻光纖激光器

1） 設計方案

上海瀚宇CoSF-R優化行波腔型超窄線寬單頻光纖激光器采用了經典的單向行波腔，也就是環形腔設計，實現方案示意圖如下：



2） 關鍵技術

超長諧振腔設計：

CoSF-R單頻光纖激光器的諧振腔總長度超過10米，如上文所述，CoSF-R憑借超長的諧振腔長度實現了超低的整體噪聲，包括相位噪聲和相對強度噪聲。此外，足夠長的增益介質（稀土摻雜光纖）能夠保證泵浦光得到充分吸收，提高輸出功率水平。



全光纖結構的超窄帶光纖光柵濾波器：

基于相移布拉格光纖光柵技術或者光纖光柵F-P標準具技術，上海瀚宇獨立開發制作的全光纖結構超窄帶光纖光柵濾波器能夠?qū)崿F(xiàn)<15MHz的通帶寬度（FWHM），這奠定了CoSF-R型優化行波腔單頻光纖激光器的基礎，確保選取單縱模輸出。

飽和吸收體：

CoSF-R單頻光纖激光器采用了相當長度的優選的稀土摻雜光纖作為飽和吸收體，用于穩定諧振腔的單縱模輸出。飽和吸收體光纖配合超窄帶光纖濾波器的作用相當于一個整體的具有選頻功能的動態布拉格光柵，對行波腔中其它可能獲得增益的縱模模式起到抑制作用，從而降低模式競爭，降低單頻光纖激光器的系統噪聲水平，增強單頻光纖激光器的穩定性，抑制跳模的出現。

單偏振控制技術

眾所周知，單頻光纖激光器中由于光纖雙折射效應，存在著偏振燒孔效應，通俗講就是單縱模的模式可以被看成是兩種正交的線偏振模式（LP模式）的簡并，由于光纖的雙折射效應，這兩種線偏振模式在激光器諧振腔中所獲得的增益并不相同。偏振燒孔效應導致單頻光纖激光器諧振腔內的模式競爭，嚴重劣化單頻性能，甚至?xí)?dǎo)致跳模。CoSF-R單頻光纖激光器的設計方案中增加了單偏振控制單元，只有一種線偏振模式（LP）能夠在優化行波腔中運轉，從根本上消除了偏振燒孔效應，實現穩定的單頻單偏振輸出，輸出偏振消光比（PER）可達23dB以上。



4. CoSF-R單頻光纖激光器的優缺點和發展之路

1） CoSF-R單頻光纖激光器的優點

超窄線寬

得益于超長的諧振腔設計，飽和吸收體以及一系列的輔助和控制技術，CoSF-R優化行波腔型超窄線寬單頻光纖激光器的輸出線寬遠小于1kHz，這意味著其相干長度超過300km，受限于線寬測試手段的精度，其標稱技術指標為<1kHz。上海光機所的測試結果表明，CoSF-R單頻光纖激光器的本征線寬只有幾十Hz的水平，甚至更窄。上海瀚宇的技術團隊正在進一步壓窄CoSF-R單頻光纖激光器的線寬，使其能夠滿足超遠距離相干探測系統對單頻激光器的相干長度的要求。

超低相位噪聲

CoSF-R優化行波腔型超窄線寬單頻光纖激光器的整體噪聲水平比DFB和DBR型單頻光纖激光器更低，尤其是相位噪聲性能極其優秀，遠低于其他技術方案的單頻激光器。這使得CoSF-R可以被用于相位敏感型相干探測系統以及對單頻激光器相位噪聲要求極為苛刻的高端應用，例如地震波，引力波探測等。

2） CoSF-R單頻光纖激光器的缺點

波長穩定性差（頻率漂移）

超長的諧振腔長度給CoSF-R帶來了出色的低噪聲性能，極窄的頻譜線寬，但同時也給它的波長穩定性（頻率漂移）帶來了挑戰。這是所有行波腔（環形腔）單頻光纖激光器最致命的短板。幸運的是，上海瀚宇的技術團隊歷時數年逐步解決了全光纖結構超窄帶光纖光柵濾波器的高穩定性封裝，諧振腔整體溫度和防震動控制等一系列關鍵工藝問題。CoSF-R單頻光纖激光器的波長穩定性（頻率漂移）性能已經達到DFB和DBR型短直腔單頻光纖激光器的同等水平。目前，上海瀚宇正在致力于主動頻率控制技術的研發和實驗，有望進一步顯著提升CoSF-R單頻光纖激光器的波長穩定性，降低頻率漂移。

光路相對復雜，小型化困難

和DFB和DBR型短直腔單頻光纖激光器相比，CoSF-R單頻光纖激光器使用了更多的光器件，更長的稀土摻雜光纖，光路相對復雜，小型化難度較大。這可能會限制CoSF-R的應用場合。隨著敏感器件封裝工藝的改善，混合功能器件的使用，CoSF-R單頻光纖激光器的整體封裝尺寸有望大幅降低。

3） CoSF-R單頻光纖激光器的發展之路

抑制相對強度噪聲（RIN）

采用合適的相對強度噪聲抑制技術大幅度降低CoSF-R優化行波腔型超窄線寬單頻光纖激光器的強度噪聲，突出并且進一步強化其整體噪聲水平低的性能優勢。

主動穩頻控制

借助于主動穩頻技術，比較徹底地解決CoSF-R單頻光纖激光器頻率漂移大的缺點，進一步壓窄線寬，降低頻率噪聲。目前，上海瀚宇已經成功開發了具有高靈敏度的全光纖型鑒頻組件，通過閉環控制系統，鎖定CoSF-R單頻光纖激光器的頻率，能夠?qū)崿F(xiàn)長期穩定的穩頻輸出。關于主動穩頻方面的內容，我們將會在后續的產品技術小講堂中專門介紹，敬請關注。

低噪聲高功率放大

通過級聯型，真正低噪聲光纖放大器技術，將CoSF-R優化行波腔型超窄線寬單頻光纖激光器的輸出功率提升到數十瓦到數百瓦量級，保持其良好的單頻性能，以期適合于例如激光原子冷卻，遠距離激光通信和相干探測等應用。



5. 總結

     行波腔型單頻光纖激光器和駐波腔型單頻光纖激光器相比，有自己的特色，比如，更窄的頻譜線寬，更低的相位噪聲，同時也在波長穩定性（頻率漂移）上付出了代價。通過優化行波腔設計，外圍穩頻控制技術等手段改善行波腔型單頻光纖激光器的缺點，進一步強化突出其超低噪聲的出色性能，使得CoSF-R單頻光纖激光器魚和熊掌能夠兼得，滿足高端應用的要求。
