單頻光纖激光器的相對強度噪聲RIN

1.單頻光纖激光器的噪聲根源

    理想狀態下的單頻單縱模激光器輸出激光全部由受激輻射產生，沒有自發輻射，我們用一個簡單的關系式來描述輸出光和時間相關的電場矢量。



其中E0代表強度，ω0代表角頻率，Φ0代表初始相位，理想狀態下的單頻單縱模激光器輸出的光波頻率和相位恒定不變。輸出為頻率f0的單一譜線。
實際上，激光器存在自發輻射，自發輻射導致相位和振幅的隨機起伏，導致激光器譜線展寬和輸出功率起伏。
E0變成了Et，隨機強度擾動稱為強度噪聲
f0變成了ft，隨機頻率擾動稱為頻率噪聲
Φ0變成了Φt，隨機相位擾動稱為相位噪聲
所以說自發輻射的隨機性是激光器噪聲的根源。

2.什么是相對強度噪聲（RIN）？

單頻光纖激光器的強度噪聲描述的是激光器輸出光強度的波動，主要通過相對強度噪聲（Relative Intensity Noise: RIN）來衡量。其表達式為：

根據表達式的字面解釋為有效的噪聲帶寬（B）內，光功率波動的均方差和平均光功率的比值。這樣的解釋很生硬，換成通俗的理解就容易多了：
首先得確定一個測量時間吧，不能無休止的測下去，這就是所謂的噪聲帶寬B的概念，標準的時間單位定義為1秒，反映到頻域上就是1Hz。
要測試得到盡可能多的功率點，這樣能夠更準確地計算光功率的平均值，也能更準確描述即時功率和平均功率的偏離情況。
采用數學統計手段，引入均方差，讓這個結果更準確，更接近于真實。
單位時間（1秒）時間內功率偏離均方差和平均功率平方的比值就是相對強度噪聲，這個值很小，通常用對數的形式表示，單位為dB/Hz或者dBc/Hz，兩者意義本質上相同。



3. 為什么說RIN是一個頻域的概念？

答案很簡單，因?yàn)闀r(shí)域沒法測啊，瞬時的隨機的波動無法用現有的時域測試手段，比如光功率計啊光譜儀啊測試出來，所以只能指望頻域嘍。
既然時域上無法實現，聰明的攻城獅們就把RIN的測試搬到了頻域，強度噪聲在頻域不得不都現身形成了一個噪聲譜，于是乎，功率譜密度（Power Spectral Density簡稱PSD）的概念被引入。這樣就可以計算單頻激光器的相對強度噪聲了。這不，新的能夠測量能夠計算的RIN的表達式出現了：



其中SP(f)表示的就是輸出功率波動譜密度，上面帶著一橫的P則表示平均功率，可以通過頻譜上涵蓋的面積的方式計算出來。

4. RIN的分類

根據頻段不同，單頻光纖激光器的強度噪聲可以分成三類：

? 低頻段的技術噪聲：主要來源于單頻光纖激光器本身的1/f噪聲（也稱閃爍噪聲），外部環境的干擾等。

? 中頻段的馳豫振蕩：根本來源是激光器腔內的輻射和增益介質的相互作用，對單頻光纖激光器而言，泵浦源的波動是導致馳豫振蕩現象的主要原因。

?高頻段的量子噪聲：也叫散粒噪聲（散彈噪聲：shot noise），主要來自于和頻率不相關的光量子波動。對應產生量子噪聲極限。

對單頻光纖激光器而言，相對強度噪聲（RIN）的抑制主要針對低頻技術噪聲和中頻的馳豫振蕩，頻率從幾十Hz到幾MHz。

5. 如何看懂RIN的測試譜？

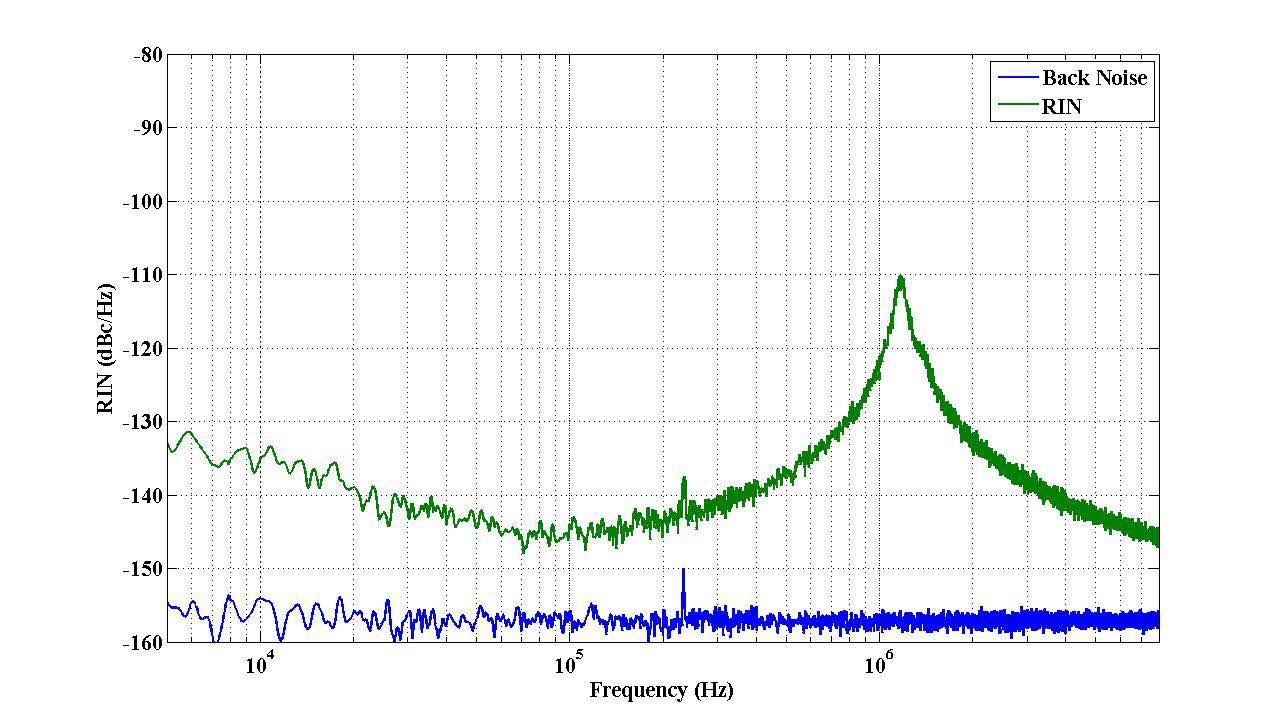

一個典型的單頻光纖激光器RIN測試結果是這樣的：

橫坐標的單位是Hz，代表著頻率，縱坐標是RIN的值，這樣的譜是怎么得到的呢？它是根據上文提到的RIN再頻域的表達式，把單頻光纖激光器在不同頻段（低頻，中頻，高頻）的RIN的值計算出來，再連成這樣一條曲線。這個RIN的測試圖就能夠展示單頻光纖激光器在不同的頻段的相對強度噪聲的情況。例如：RIN的最高點稱為峰值，大約-105dBc/Hz，對應的頻率為1MHz附近。這就是CoSF-D-EY系列分布反饋（DFB）型單頻光纖激光器的馳豫振蕩峰的表現。



6. 馳豫振蕩是怎么回事？

馳豫振蕩是光纖激光器和半導體激光器的基本特性之一。是諧振腔內輻射和增益介質之間相互作用的結果，只要增益介質的上能級粒子壽命遠大于諧振腔內光子的壽命，就會產生馳豫振蕩現象。

馳豫振蕩是造成光纖激光器強度噪聲的主因，抑制單頻光纖激光器相對強度噪聲的主要目標就是抑制馳豫振蕩。

讓我們來看看馳豫振蕩產生的過程：

示意圖中上圖的縱坐標表示能級反轉的粒子數，下圖的縱坐標表示激光器諧振腔內光子數量。可以看出，只要有泵浦激勵存在，單頻光纖激光器的諧振腔不斷重復以上過程，所以說馳豫振蕩現象不可避免，而馳豫振蕩是單頻光纖激光器強度噪聲的主要因素。

7. 導致單頻光纖激光器馳豫振蕩產生的因素

? 泵浦激光器的輸出功率擾動

? 單頻光纖激光器諧振腔的損耗擾動

? 機械振動

? 單頻光纖激光器諧振腔的熱擾動



8.單頻光纖激光器RIN的特點

單頻光纖激光器的馳豫振蕩是相對強度噪聲（RIN）的主要原因，而馳豫振蕩由主要受到泵浦的功率波動的影響，簡單來說，單頻光纖激光器的RIN有以下幾個特點：

1) 單頻光纖激光器的諧振腔越長，RIN的峰值頻率越低，反之則越高。這一點很容易理解，腔長越短，出現馳豫振蕩就越快。峰值頻率高，意味著出現馳豫振蕩的時間短。

2) 泵浦的功率越高，RIN的峰值頻率越高，同樣的道理，泵浦的激勵越猛烈，越快出現馳豫振蕩。

3) 泵浦的功率越高，RIN的峰值越低，這一點可以從更多的粒子被同時激勵，躍遷到上能級的角度去理解。

4) RIN的峰值越高意味著這時候單頻光纖激光器的瞬時功率波動的更劇烈。



對單頻光纖激光器而言，相對強度噪聲很重要，過高的RIN會導致整個系統的信噪比下降，降低整個系統的性能。在一些相干探測，分布式光纖傳感以及相干激光LiDAR等領域都需要低相對強度噪聲（RIN）的單頻光纖激光器。



單頻光纖激光器因?yàn)轳Y豫振蕩現象不可避免，在中頻段（一般幾百kHz到MHz）存在著馳豫振蕩峰，相對強度噪聲（RIN）的峰值比較高，通常需要采取必要的手段對RIN進行抑制。

抑制RIN的手段較多，包括光電負反饋法，半導體飽和放大法等等，各有優缺點，我們將會在以后的產品技術小講堂中進行專門介紹。
