Connet 產品小講堂第六期——單頻光纖激光器的線寬Linewidth

發布者： 瀏覽次數： 次

單頻光纖激光器的線寬Linewidth

1.單頻光纖激光器線寬的概念

單頻激光器（包括光纖激光器和半導體激光器）的線寬首先是一個頻域的概念，對有些人來說不太容易理解，為什么這么說呢，道理很簡單，因?yàn)槟軌蛴玫臅r(shí)域測試手段根本就滿足不了要求，比如現在常用的光譜分析儀的分辨率大約為10-50pm量級，而單頻光纖激光器的光譜寬度遠比這個要窄，要差很多個數量級。時域有困難，必須找頻域，這是真理。來到了頻域，線寬的問題就簡單化了也變得可以測量了。
前文提到過，理想狀態下的單頻激光器輸出激光全部由受激輻射產生，沒有自發輻射，激光器輸出的光波頻率和相位恒定不變。輸出為頻率f0的單一譜線。而實際的單頻激光器因?yàn)槭艿阶园l(fā)輻射，各種噪聲的影響，出現了不可避免的頻率和相位的隨機擾動，其輸出的頻譜不再是一條單一的譜線，而是具有一定寬度的包絡。單頻光纖激光器的頻譜包絡線型表現為洛倫茲線型，通過自外差相干等手段得到拍頻譜或者相頻噪聲波動頻譜，并且對其頻譜包絡寬度進行測量，計算可以獲得單頻光纖激光器的頻譜線寬（Linewidth的含義還是很形象）。

2.深度理解單頻激光器的線寬

先說說本征線寬和極限線寬，本征線寬的概念指的是無源的諧振腔的線寬，叫做無源腔模式的本征線寬，相當于一個濾波器的半高全寬（FWHM），無源諧振腔的本征線寬是由諧振腔的參數決定的，有固定的值。例如這樣的公式：

如果你連公式也懶得看的話，就這樣理解吧，無源諧振腔一旦確定，其本征線寬是確定的值，腔內光子壽命越長，本征線寬越窄。諧振腔越長，本征線寬越窄，諧振腔的損耗越小，本征線寬越窄。
極限線寬則是針對有源的激光器諧振腔而言的，一旦激光器的諧振腔確定，那么這個激光器就有一個理論的極限線寬，也是最窄的線寬。公式也和本征線寬的公式差不多，只是這時候的光子壽命要受到兩個因素的影響，諧振腔的損耗和有源介質提供的增益。單頻光纖激光器（半導體激光器）的極限線寬公式：

看著好復雜，意義是能夠通過以上公式把極限線寬計算出來！

單頻光纖激光器具有極限線寬的物理原因是：自發輻射的存在不可避免。

單頻光纖激光器的效率越高，輸出功率越高，其極限線寬越窄，因?yàn)檩敵龉β矢呔鸵馕吨す馄髦C振腔內相干光子數量越多，那么受激輻射和自發輻射相比就更占據優勢啊，而自發輻射才導致頻譜線寬展寬啊，簡單嗎？



單頻光纖激光器的實際線寬要比理論的極限線寬大得多，這是因?yàn)榧す馄鞅厝粫?huì)受到各種各樣噪聲的影響，尤其是頻率噪聲和相位噪聲導致了單頻光纖激光器頻域的頻譜展寬。我們測試的結果也只能是比較接近單頻光纖激光器的實際線寬。

單頻光纖激光器的線寬不應該被看做是噪聲的一種，而是從頻域的角度在描述頻率噪聲和相位噪聲。線寬越窄，意味著單頻光纖激光器的頻率噪聲和相位噪聲越低，而頻率噪聲和相位噪聲是近親，雖然含義不同，但是都在描述一個技術指標，那就是單頻光纖激光器的短期頻率穩定度。他們之間的關系：

我們會在以后的產品技術講堂中詳細介紹單頻光纖激光器的頻率噪聲和相位噪聲。

3. 單頻激光器線寬的測試

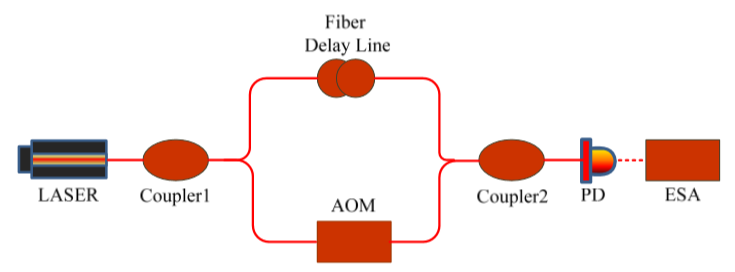

最實用的測試方案：



這個方案有個高大上的名字叫做：自外差非平衡M-Z干涉儀。測量線寬的原理：待測激光經耦合器 1（Coupler 1）分成兩部分，一路光作為參考光經 光纖延遲線延時；另一路光作為信號光不延時，但為了避開電子頻譜儀（Electronic Spectrum Analyzer，以下簡稱為 ESA）也叫頻譜分析儀的零頻基線，提高測量精度，通常在這一支路中插入聲光調制器（AOM）來進行移頻。本地振蕩參考光與信號光在耦合器 2（Coupler 2） 處相拍，利用 ESA 分析該拍頻信號即可確定被測激光的線寬。

經過一系列復雜的不忍直視的推導運算（省略一萬字）得出結論：拍頻譜的半極大值全寬（FWHM）也就是-3dB的寬度是待測激光器線寬的2倍！大家只需要記住這一點。而典型的單頻光纖激光器的拍頻譜是這樣的：



                           CoSF-D-EY線寬測試的拍頻譜

得到了以上的拍頻譜，取得-3dB的頻譜寬度FWHM，除以2就得到了待測單頻光纖激光器的線寬。如果-3dB不好觀察，取-10dB的寬度，除以10；取-20dB的寬度，除以20都可以計算得出同樣的結果。
有人一定會問，拍頻譜中心頻率兩側的次峰或者肩膀是什么？這是強度噪聲帶來的影響，兩個次峰所對應的頻率和主峰之間的頻率間隔就是單頻光纖激光器的馳豫振蕩峰值頻率，這兩個次峰的幅度越高代表著馳豫振蕩峰值相對強度噪聲（RIN）越大。離中心頻率越遠則代表著單頻光纖激光器的馳豫振蕩峰值頻率（也就是RIN的峰值頻率）越高。

4. 單頻光纖激光器的線寬測試要點

自外差非平衡M-Z干涉儀法是測量單頻光纖激光器的有效手段，實現起來并不復雜，不過要想能夠相對準確測試出單頻光纖激光器的實際線寬，需要注意一些測試的要點：
1)延時光纖的長度要足夠長，至少達到單頻光纖激光器相干長度的3倍以上，最好是6倍以上。其中的計算模擬這些復雜的工作交給大神們?nèi)ネ瓿桑瑢?shí)際測試中我們需要記住，延時光纖不能短！
2)自外差非平衡M-Z干涉儀本身就是對相位噪聲非常敏感的系統，要想得到相對準確的結果，整個測試系統需要做隔振，隔溫，隔聲處理，避免外接環境帶來的干擾。
3)自外差非平衡M-Z干涉儀并不能準確測試出單頻光纖激光器的線寬絕對值，而是能夠判定其線寬小于什么值。
4)自外差非平衡M-Z干涉儀的測試結果接近于單頻光纖激光器的實際線寬，當然比實際線寬要大。
5)延時光纖的長度決定了自外差非平衡M-Z干涉儀系統能夠測得的最小線寬的分辨率。舉例1550nm的單頻光纖激光器，50km的延遲光纖分辨率大約為3-4kHz。
6)如果單頻光纖激光器的線寬很窄，延遲光纖長度變化或者頻譜分析儀的分辨率設置（例如RBW和VBW）改變對結果的影響較小。

5. 測試頻率噪聲功率譜譜密度計算單頻激光器的線寬

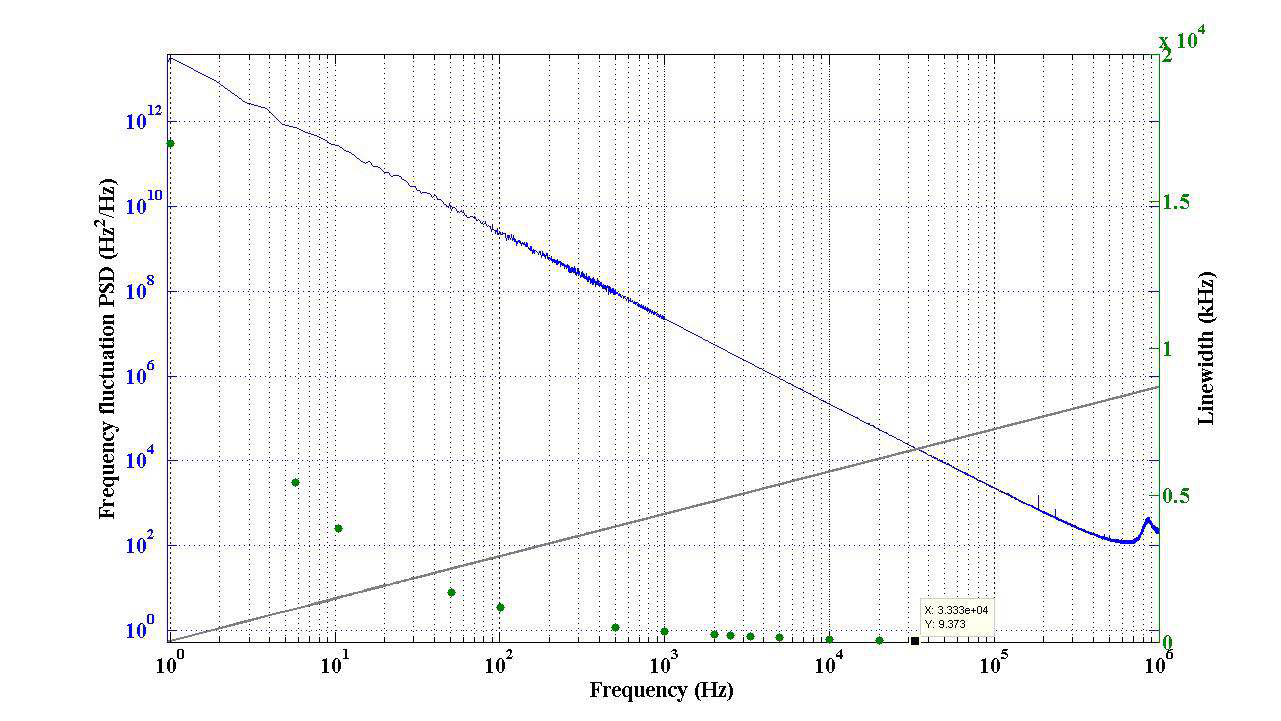

 有時我們會看到這樣的一個測試結果，看著有些發懵。



這是通過測試計算頻率噪聲功率譜密度（PSD）來計算獲得單頻光纖激光器的線寬的方式。上海瀚宇采用上光所開發的激光器噪聲測試儀對單頻光纖激光器進行線寬測試。上圖的橫坐標單位是頻率（指的是頻譜上偏離載波的頻率），在時域?qū)?yīng)的就是積分時間（測量時間），例如1kHz對應著1ms，10kHz對應著100us，1MHz對應著1us，而1Hz對應著1s。

左側的縱坐標是頻率噪聲功率譜密度，，右側的縱坐標是線寬。一個個分布的小圓點就對應了被測單頻激光器在不同積分時間情況下的線寬，當然這樣的線寬結果是通過一系列相對復雜的算法計算得出的。完全可以想象，不同的測試儀器廠家的算法邏輯可能會有差別，所以得到的線寬結果也會有所區別。

為了能夠更為準確地判斷各種單頻激光器的線寬指標是否準確，應該對不同廠家的單頻激光器使用同一臺噪聲測試儀測試比較評估，這樣才會得到客觀的結論。

例如：美國的OEwaves公司在為其單頻半導體激光器的線寬指標提出這樣的說明。



其激光器的瞬時線寬是根據頻率噪聲功率譜密度通過計算機運算得出的結果。如果換成其他廠家的測試設備得到的線寬結果可能和OEwaves自己標稱的技術指標有一定的偏差。

6. 單頻光纖激光器的線寬特質

? 單頻光纖激光器具有非常窄的極限線寬，其頻譜線型為洛倫茲型，這一點和單頻半導體有較為明顯的不同。原因是單頻光纖激光器有更長的激光諧振腔，更長的腔內光子壽命。這意味著單頻光纖激光器的相位噪聲和頻率噪聲比單頻半導體激光器更低。

? 單頻光纖激光器的線寬測試結果和積分時間有關。這個積分時間往往很難理解，其實可以簡單理解成為“觀察測試”單頻光纖激光器的時間，在這段時間內我們通過拍頻手段測量頻譜相位噪聲的方式來計算線寬。拿自外差非平衡M-Z干涉儀舉例說明，延時光纖的長度是50km，單模光纖纖芯折射率假設為1.5，光在真空中的速度為3x108米/秒，那么光在單模光纖中每傳輸1米大約會產生4.8ns的延遲，經過50km的光纖相當于產生了240us的延遲。
讓我們把待測的單頻激光經過1:1的光分路器后想象成2個特性完全一致的分身，其中一個分身比另外一個多跑了240us，當兩個分身再通過第二個1:1的光耦合器合體時，多跑240us的一個分身帶著相位噪聲，因?yàn)橄辔辉肼暤挠绊懀匦潞象w后的單頻激光和未出發前的狀態相比，在頻譜上有一定的寬度，專業一點的說法，這個過程叫做相位噪聲調制，因?yàn)檎{(diào)制導致的展寬是雙邊帶的，所以相位噪聲頻譜寬度是待測單頻激光線寬的2倍。而在頻譜上要計算這個展寬的頻譜寬度需要用到積分的手段，所以這個時間就被稱為積分時間了。
通過上面的解釋，我們就能夠明白“積分時間”和單頻光纖激光器的測量線寬之間肯定有關系。“積分時間”越短，分身帶來的相位噪聲影響越小，單頻光纖激光器的測量線寬也就越窄。
換一個角度去理解，線寬在描述什么？是單頻激光器的頻率噪聲和相位噪聲。這些噪聲本身一直存在，累積的時間越長，噪聲也就越明顯，所以“觀察測試”單頻光纖激光器的頻率噪聲和相位噪聲時間越長，測得的線寬也就越大。當然這里說的時間實際上都很短，比如納秒，微秒，毫秒，最多到秒級，這是測試測量隨機噪聲的常識。

? 單頻光纖激光器的頻譜線寬越窄，時域的光譜就越干凈漂亮，具有極高的邊模抑制比（SMSR），反之亦然。掌握了這一點可以在不具備線寬測試條件的時候判斷單頻激光器的單頻性能，當然由于光譜儀（OSA）的自身技術原理以及分辨率限制，單頻光纖激光器的光譜不能定量或者準確反映其相位噪聲和頻率噪聲，這個判斷是相當粗略的，有時候也會帶來錯誤的結果。

? 單頻半導體激光器的實際線寬一般都會高于單頻光纖激光器，盡管有的廠家把單頻半導體激光器的線寬指標提的很漂亮，實際測試表明，單頻半導體激光器的極限線寬比單頻光纖激光器要寬，其頻率噪聲和相位噪聲指標也要差，這是單頻激光器諧振腔結構和長度決定的。當然不斷發展的單頻半導體技術通過大幅度提高外腔長度，延長光子壽命，控制相位提高諧振腔駐波條件形成的門檻等方式不斷抑制相位噪聲，壓窄單頻半導體激光器的線寬。我們會在今后的產品技術講堂中介紹單頻半導體激光器的技術。
